3. Полезные функции
4. Нажмите [Просмотр состояния], который отобразиться голубым в правой части окна [Подключение по
локальной сети].

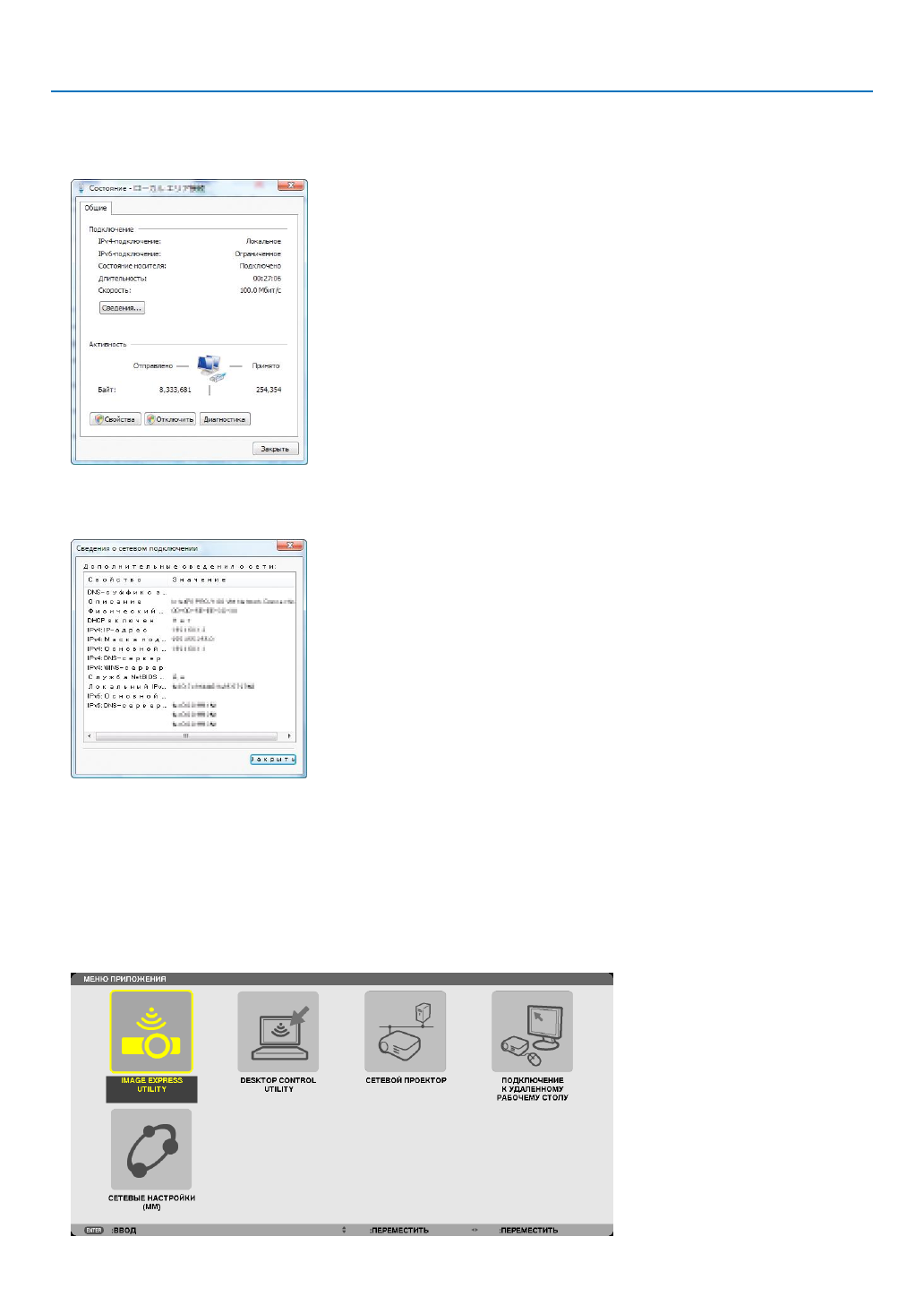

Появится окно [Состояние подключения по локальной сети].
5. Нажмите [Сведения...].
Запишите значение для «Адрес IPv4 IP» (xxx.xxx.xxx.xxx).
6. Нажмите [Закрыть].
7. Нажмите на символ [X], расположенный в верхнем правом углу окна.
Окно закроется.
Запуск режима УДАЛЕННЫЙ РАБОЧИЙ СТОЛ
1. Для включения проектора нажмите кнопку «8/Ethernet» на пульте управления с подачей питания.
Отобразится экран меню приложения.
