58
3. Полезные функции
⓫

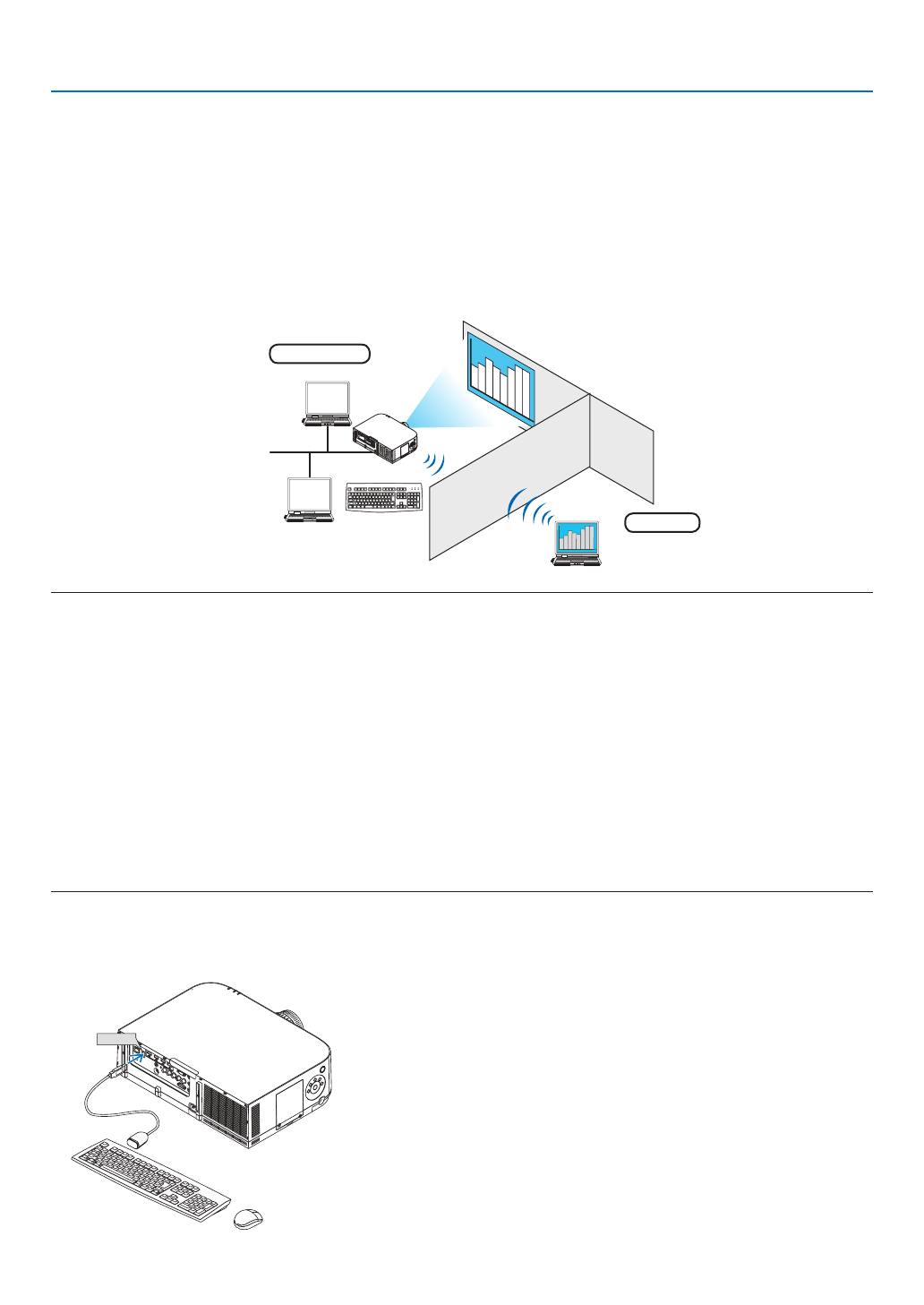

Использование проектора для управления компьютером через
сеть [REMOTE DESKTOP] (Модели MM)
• Если компьютер и проектор находятся в одной сети, есть возможность передавать изображение с экрана компьютера
на проекционный экран по сети.
Затем с помощью клавиатуры можно управлять работой компьютера (с установленной Windows 8, Windows 7,
Windows Vista или Windows XP), подсоединенного к сети.
• Используя функцию УДАЛЕННЫЙ РАБОЧИЙ СТОЛ, есть возможность управлять компьютером, расположенном на
некотором расстоянии от проектора.
Зал заседаний
Рабочий отдел
ПРИМЕЧАНИЕ:
• Функция [REMOTE DESKTOP] доступна для следующих редакций Windows:
Windows 8 Профессиональная, Windows 8 Корпоративная,
Windows 7 Профессиональная, Windows 7 Максимальная, Windows 7 Корпоративная,
Windows Vista Home Premium, Windows Vista Business, Windows Vista Ultimate, Windows Vista Enterprise,
Windows XP Professional с интегрированным Service Pack 3
• В данном руководстве пользователя данная опция описана при помощи Windows 7 в качестве примера.
• Для использования функции REMOTE DESKTOP требуется клавиатура.
• Функцией УДАЛЕННЫЙ РАБОЧИЙ СТОЛ можно управлять с помощью клавиатуры. Для работы удобно использовать беспроводную мышь и беспроводную
клавиатуру.
Используйте серийно выпускаемые беспроводные клавиатуру, мышь и USB ресивер.
Используйте серийно выпускаемую USB клавиатуру и USB мышь.
• USB клавиатура с встроенным USB концентратором не подходит для использования с проектором.
• Беспроводная клавиатура или мышь с поддержкой Bluetooth не подходят для использования с проектором.
• Компания не может гарантировать, что USB порт проектора будет поддерживать все типы устройств USB, доступные на рынке.
Приготовьте для работы серийно выпускаемую беспроводную клавиатуру (раскладка США).
Подключите беспроводной USB ресивер к USB порту (Тип А) проектора. Выполните все необходимые настройки для
беспроводной клавиатуры и мыши.
USB-A
