165
6. Подключение к другому оборудованию
Подключение к передающему устройству HDBaseT (продается отдельно) (Модели HDBaseT)
HDBaseT является стандартом соединения для бытовой техники, утвержденным Объединением HDBaseT.
Используйте доступный в продаже кабель локальной сети для подключения порта Ethernet / HDBaseT проектора (RJ-
45) к доступному в продаже передающему устройству HDBaseT.
Порт Ethernet/HDBaseT проектора поддерживает сигналы HDMI (HDCP) от передающих устройств, управляющие сигналы
с внешних устройств (последовательные, по локальной сети) и сигналы дистанционного управления (ИК-команды).
• Информацию, касающуюся соединения со внешними устройствами, см. в руководстве пользователя передающего
устройства HDBaseT.

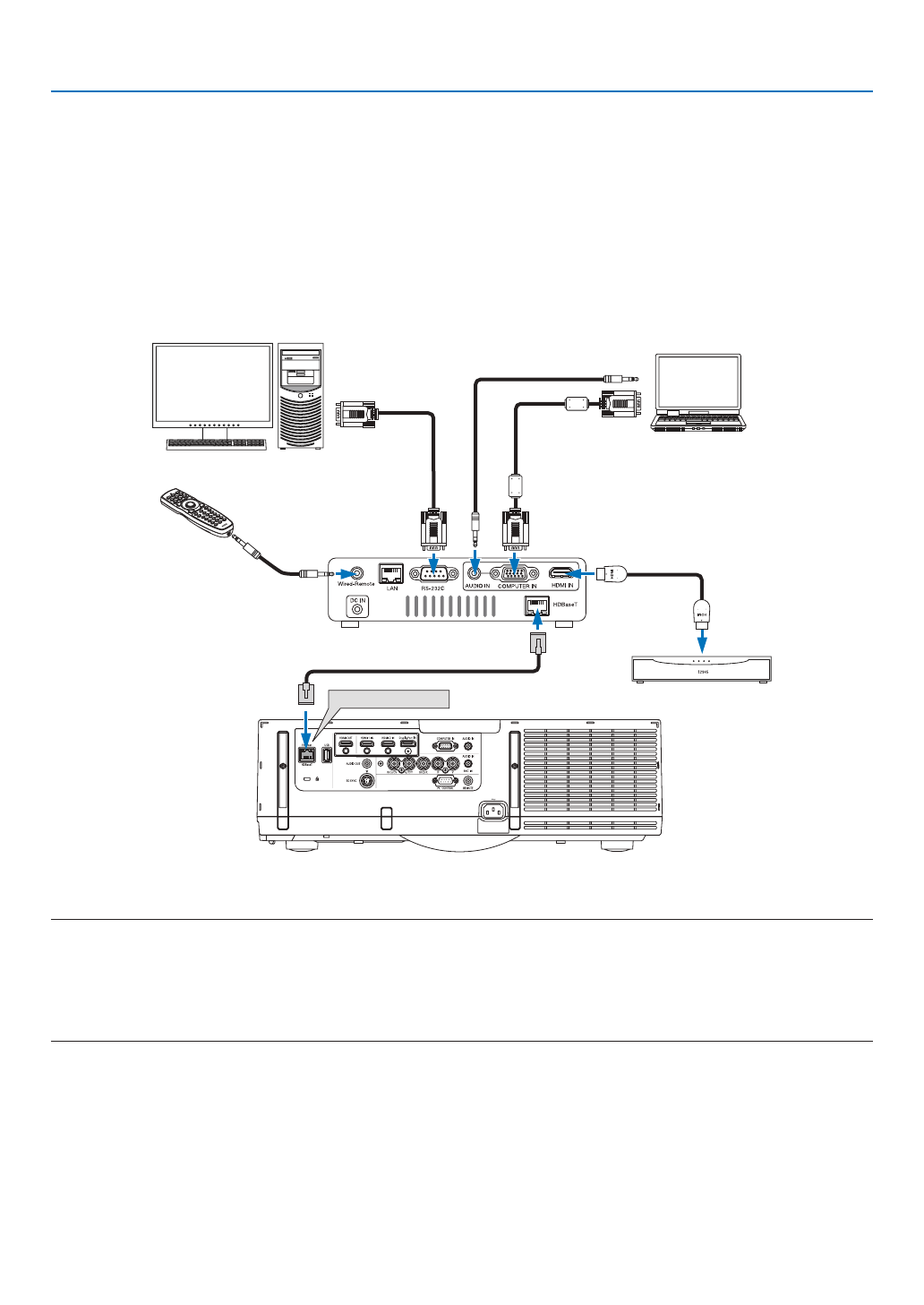

Пример соединения
Ethernet/HDBaseT
Компьютер (для управления)
Компьютер (для вывода)
Пример передающего устройства
Пульт дистанционного
управления, изготовленный
нашей компанией (Серии
PX750U/PH1000U/PH1400U)
Видеоустройство с выходным разъемом HDMI
ПРИМЕЧАНИЕ:
• Используйте экранированный кабель витой пары (STP) категории 5е или выше в качестве сетевого кабеля (продается отдельно).
• Максимальное расстояние для передачи по сетевому кабелю составляет 100 м. (максимальное расстояние составляет 70 м для сигнала 4K)
• Пожалуйста, не используйте другое передающее оборудование между проектором и передающим оборудованием. В результате качество изображения
может ухудшиться.
• Работа данного проектора не гарантируется со всеми доступными в продаже передающими устройствами HDBaseT.
