5. Использование экранного меню
Условия для использования функции управления окнами
• Все проекторы должны выполнять следующие условия.
• Размер панели должен быть одинаковым
• Размер экрана проецирования должен быть одинаковым
• Левый и правый края, а также верхний и нижний края проекционного экрана должны согласоваться.
• Установки для левого и правого краев функции смешивания краев одинаковы
• Установки для верхнего и нижнего краев функции смешивания краев одинаковы
Если условия функции управления окнами удовлетворены, то видеоэкран проектора в каждом положении уста-
новки будет автоматически выведен и спроецирован.
Если условия функции управления окнами не удовлетворены, то отрегулируйте видеоэкран проектора в каждом
положении установки с помощью функции масштабирования.
• Присвойте каждому проектору уникальный идентификатор управления.
• Для параметров «Настройка цвета» и «Настройка ГлубокийЦвет» на проигрывателе Blu-ray или компьютере
установите значение «Авто». Дополнительную информацию см. в руководстве пользователя проигрывателя Blu-ray
или компьютера. Подключите выход HDMI проигрывателя Blu-ray или компьютера к первому проектору, а затем
подключите к входному разъему HDMI1 или HDMI2 второго и следующих проекторов.

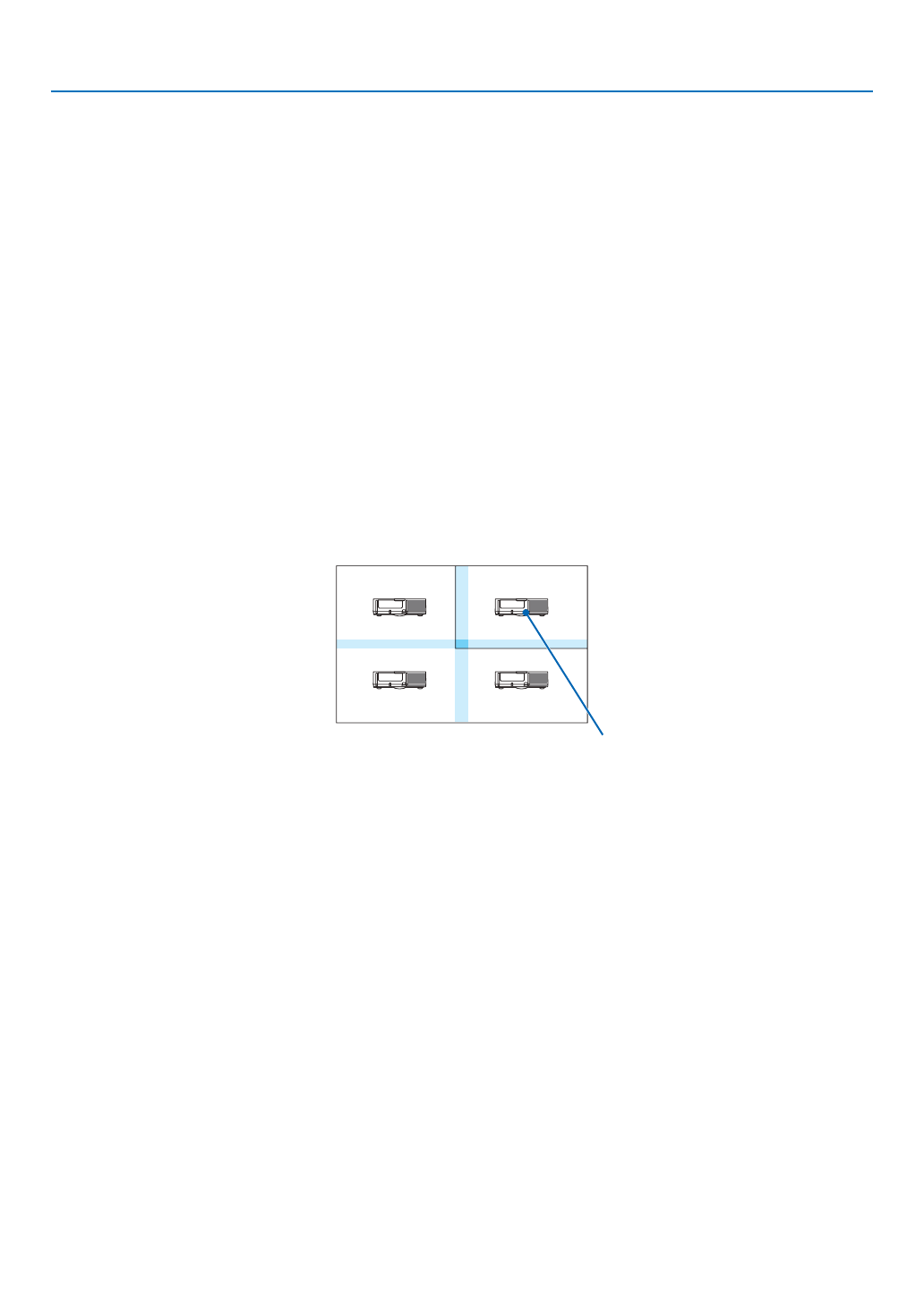

Пример установки функции управления окнами) Количество устройств по горизонтали = 2, Количество
устройств по вертикали = 2
Порядок по горизонтали = Второе устройство
Порядок по вертикали = Первое устройство
