162
6. Подключение к другому оборудованию

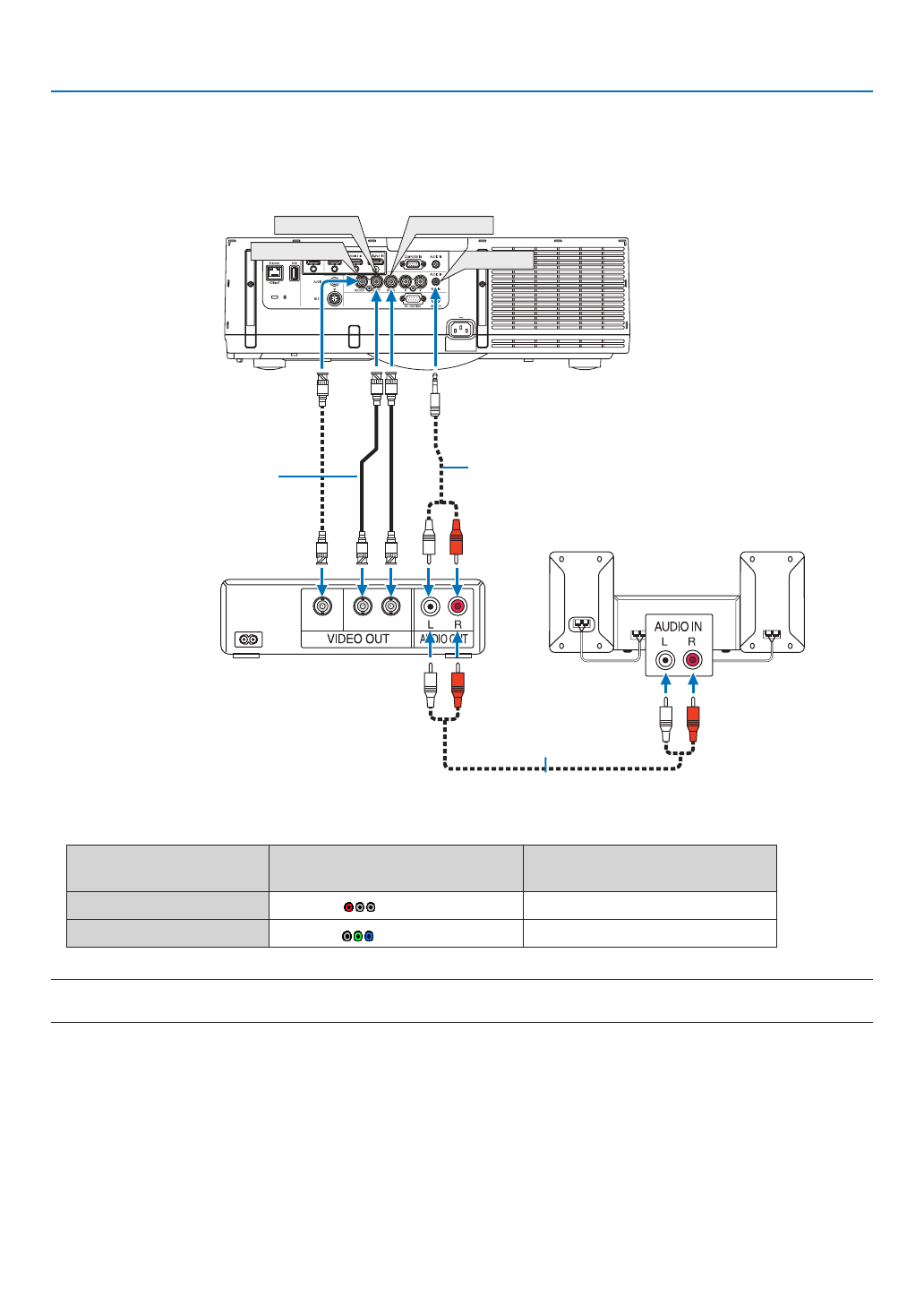

Подключение проигрывателя Blu-ray или других аудио/видео устройств
Подключение компонентного видеосигнала/S-видеосигнала
• После включения проектора выберите название источника для соответствующего входного разъема.
Входной разъем
Кнопка INPUT на корпусе про-
ектора
Кнопка на пульте дистанционно-
го управления
BNC (КВ) IN
5:BNC (КВ)
5/BNC(КВ)
BNC(Y/C) IN
6:BNC(Y/C)
6/BNC(Y/C)
ПРИМЕЧАНИЕ:
• Разъемы аудиовхода BNC (аналоговый RGB/компонентный), BNC (КВ) и BNC(Y/C) являются общими.
CV
Y
C
BNC
(
C
)
IN
AUDIO IN
BNC
(
CV
)
IN
BNC
(
Y
)
IN
Аудиокабель (в комплект поставки не входит)
Кабель BNC (в комплект поставки
не входит)
Аудиоустройства
Аудиокабель (в комплект
поставки не входит)
