2. Проецирование изображения (основные операции)

Подходящие объективы: NP11FL

При использовании объектива NP11FL настройте фокус и скорректируйте искажение изображения.

Подготовка:

Поверните регуляторы сдвига объектива (по вертикали и по горизонтали), расположенные на проекторе, чтобы уста-
новить объектив в центральное положение.
Приблизительное центральное положение объектива (пример приведен для режима фронтального проеци

-

рования со стола)

Регулятор по горизонтали ���� Сначала поверните регулятор влево, а затем поверните его еще немного, чтобы ручка заняла горизонтальное положение�

Из этого положения поверните регулятор на 1 полный оборот по часовой стрелке�

Регулятор по вертикали �������� Сначала поверните регулятор вниз, а затем поверните его еще немного, чтобы ручка заняла горизонтальное положение�

Из этого положения поверните регулятор на 2 полных оборота против часовой стрелки�

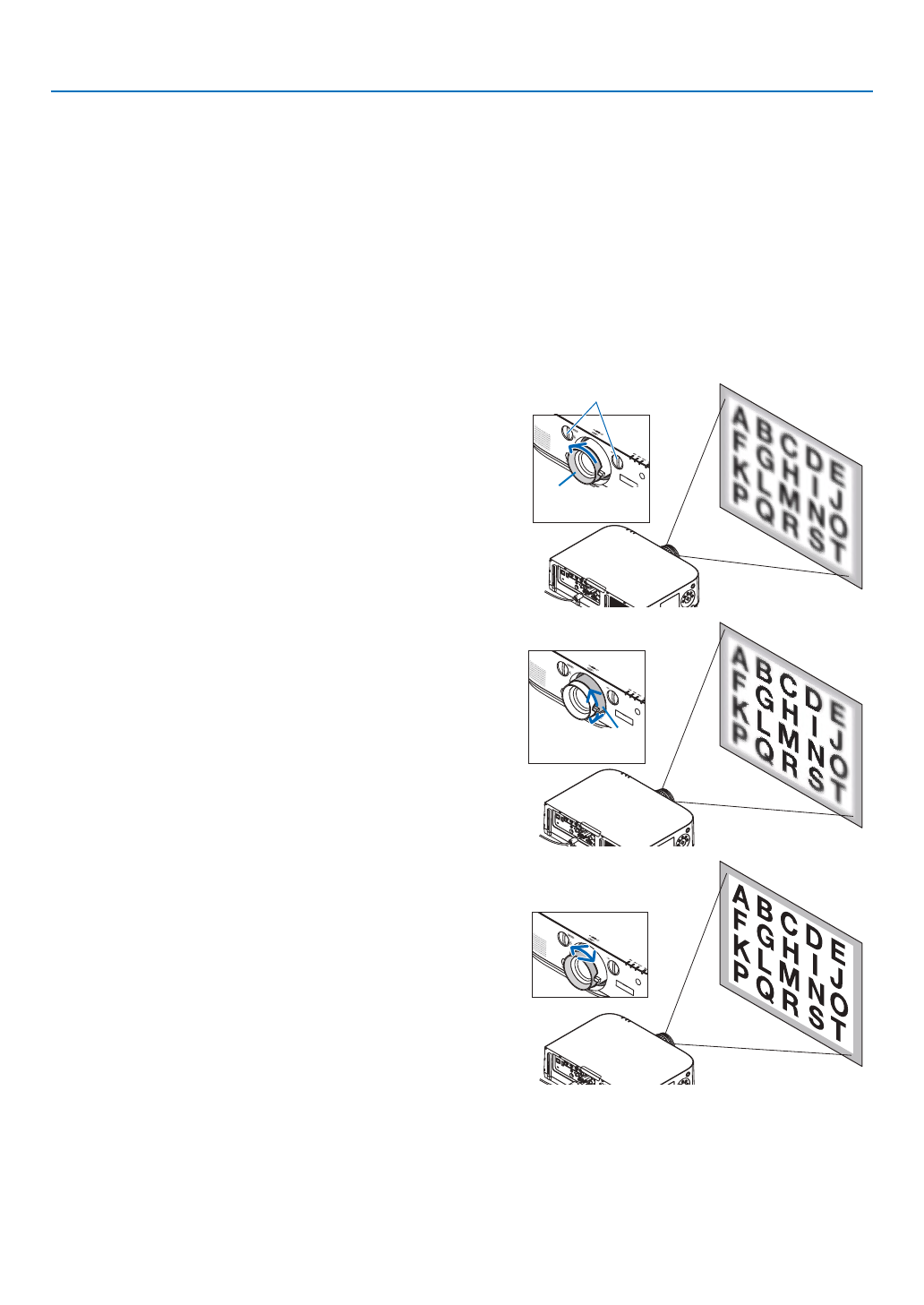

1.   Поверните кольцо корректировки искажения влево.

Кольцо коррек-
ции искажения

Регуляторы сдвига объектива

2.  Поверните  регулятор  фокуса  по  часовой  и  против

часовой  стрелки,  чтобы  настроить  фокус  в  центре

экрана.

Регулятор

фокуса

3.  Используйте кольцо корректировки искажения, чтобы

скорректировать искажение экрана.

  (При этом края экрана тоже будут находиться в фокусе.)

4.  Используйте  регулятор  фокуса,  чтобы  настроить

фокус по всему экрану.

*  Если  изображение  в  центре  экрана  не  сфокусировано,

немного  поверните  кольцо  корректировки  искажения
против часовой стрелки. Теперь фокус в центре экрана
можно настроить с помощью регулятора фокуса.
