25

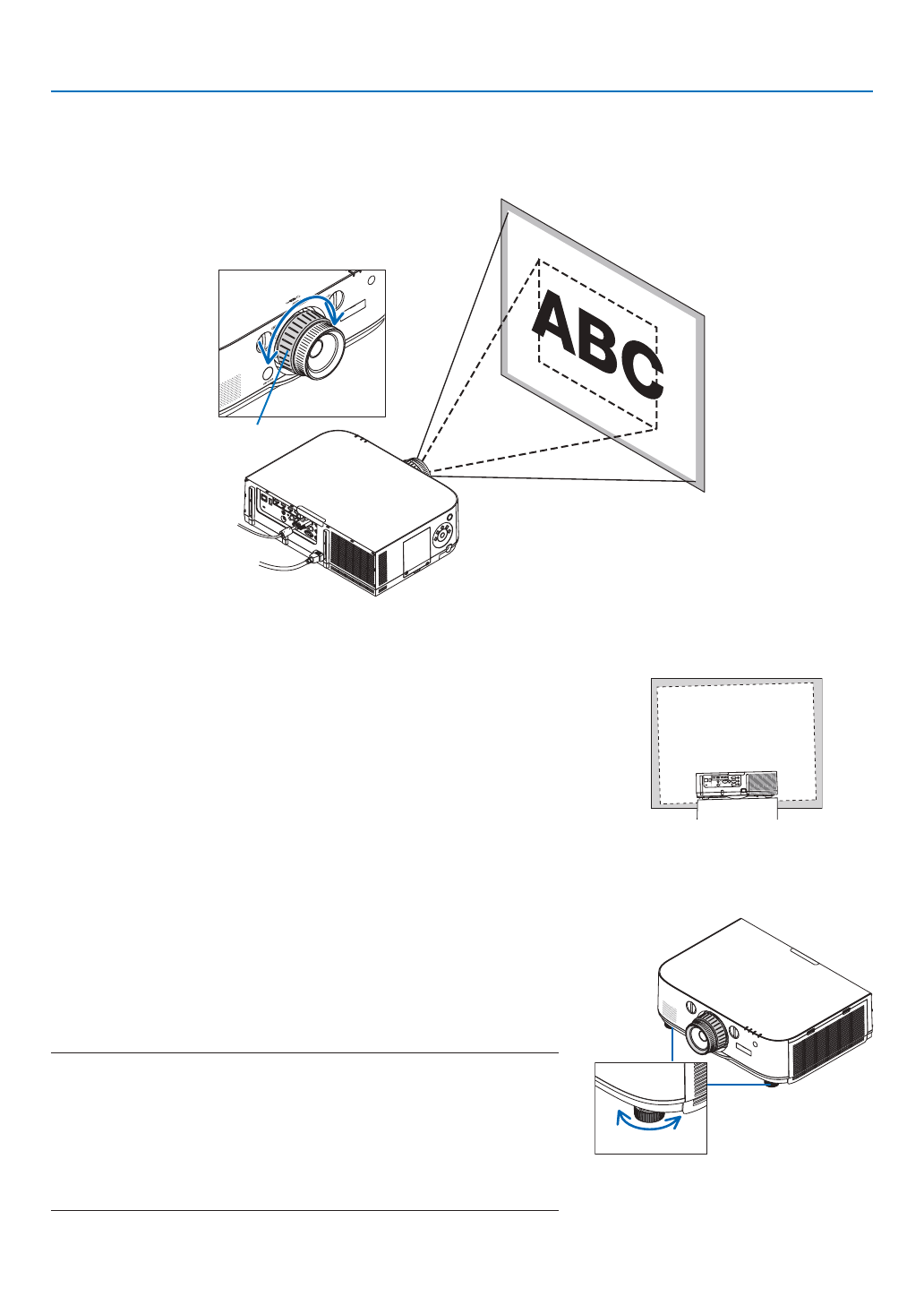

2. Проецирование изображения (основные операции)
Настройка ножек для регулирования наклона
1. Для настройки покрутите левую и правую ножки для регулиро-
вания наклона.
При поворачивании ножек для регулирования наклона они становятся
длиннее или короче.
Настройте высоту проецируемого изображения, подкручивая левую и
правую ножки для регулирования наклона.
Если проецируемое изображение наклонено, подкрутите одну из ножек
для регулирования наклона, чтобы выровнять положение изображе-
ния.
• Если проецируемое изображение искажено, см. «3-6 Коррекция гори-
зонтальных и вертикальных трапецеидальных искажений [УГЛОВАЯ
КОРРЕКЦИЯ]» (
→
стр.
) и «[ГЕОМЕТР. КОРРЕКЦИЯ]» (
→
см.
).
• Максимальная длина ножек для регулирования наклона может быть
20 мм.
• С помощью ножек для регулирования наклона проектор можно при-
поднять максимум на 4°.
ПРИМЕЧАНИЕ:
• Не удлиняйте ножки для регулирования наклона более чем на 20 мм/0,8". Это может привести
к нестабильности места крепления ножек, и ножки могут выпасть из проектора.
• Используйте ножки для регулирования наклона только для регулирования угла проецирования
проектора.
Неправильное использование ножек для регулирования наклона, например, переноска про-
ектора за ножки или подвешивание проектора на стену, зацепив за ножки, может повредить
проектор.
Масштабирование
Поверните рычаг изменения фокусного расстояния или кольцо масштабирования по часовой и против часовой
стрелки.
• Продающийся отдельно объектив NP11FL не имеет кольца масштабирования.
Кольцо масштабирования
Вверх
Ножка для регулирования наклона
Вниз
