vii
Важная информация

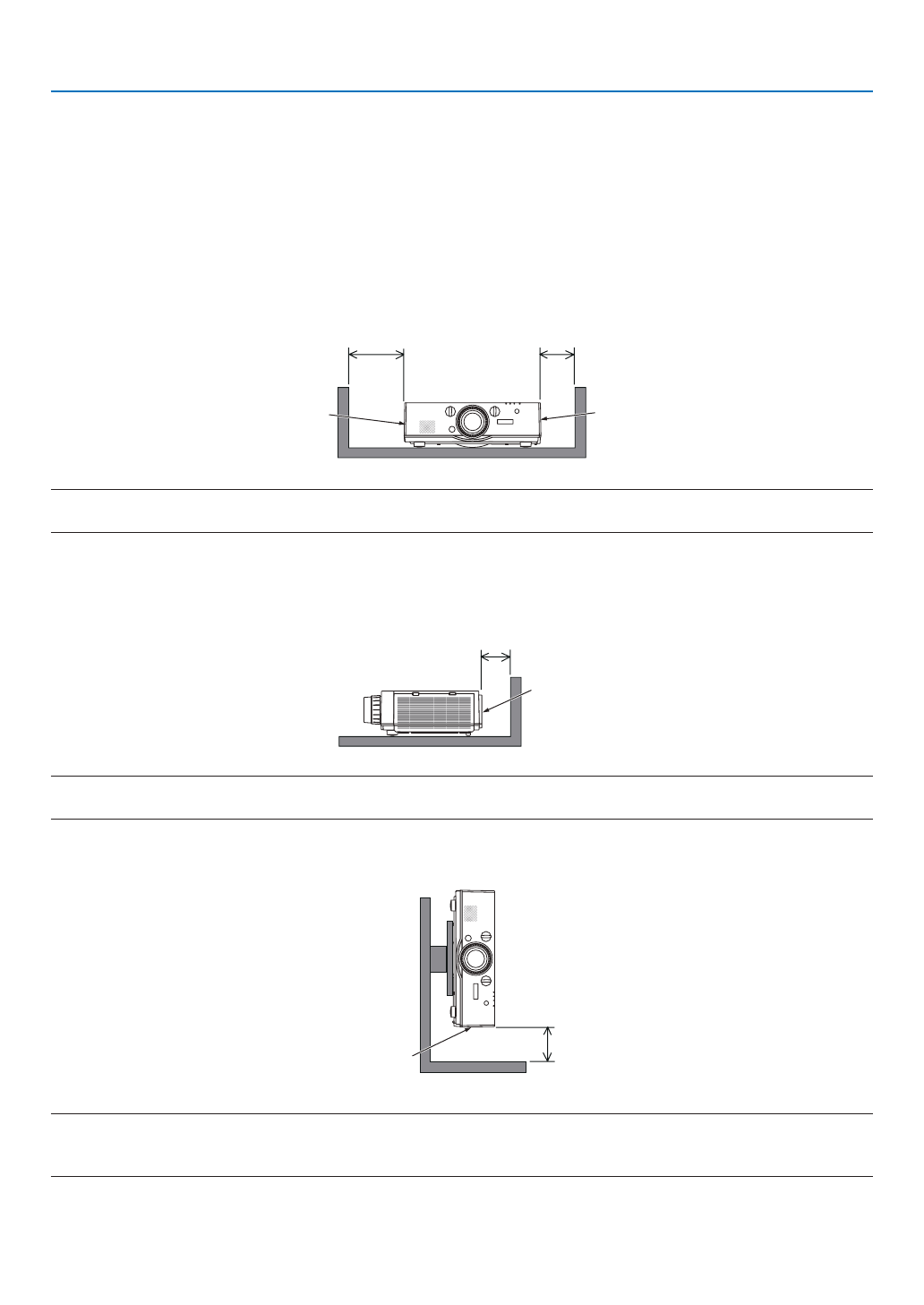

Свободное пространство для установки проектора
Обеспечьте достаточное свободное пространство вокруг проектора, как показано ниже.
Поток воздуха высокой температуры, выходящий из устройства, может быть затянут в устройство снова.
Не устанавливайте проектор в местах, где движение воздуха из СОВК направлено на проектор.
Горячий воздух, поступающий из СОВК, может быть затянут отверстием забора воздуха проектора. Если это произой-
дет, температура внутри проектора поднимется слишком высоко, что вызовет автоматическое выключение питания
проектора функцией защиты от перегрева.
Пример 1 – Если с обеих сторон проектора находятся стены.
20 см/7,9" или больше
13 см/5,1" или больше
Крышка фильтра
(Вентиляционное (входное) отверстие)
Крышка лампы
ПРИМЕЧАНИЕ:
Иллюстрация показывает надлежащие размеры свободного пространства, требуемого для передней, нижней и верхней сторон проектора.
Пример 2 – При наличии стены сзади проектора.
10 см/3,9" или больше
Вентиляционное (выходное) отверстие
ПРИМЕЧАНИЕ:
Иллюстрация показывает надлежащие размеры свободного пространства, требуемого для задней, боковых и верхней сторон проектора.
Пример 3 – В случае проецирования в портретной ориентации.
Крышка фильтра
(Вентиляционное (входное) отверстие)
13 см/5,1" или больше
ПРИМЕЧАНИЕ:
• Иллюстрация показывает надлежащие размеры свободного пространства, требуемого для передней, нижней и верхней сторон проектора.
• См. стр.
для просмотра примера установки для проецирования в портретной ориентации.
