189
8. User Supportware
❸
Эксплуатация проектора через локальную сеть. (Virtual Remote
Tool)
Эта функция поможет Вам выполнять такие операции, как включение и выключение проектора, и выбор сигнала через
локальную сеть. Также ее можно использовать для отправки изображения на проектор и его сохранения в качестве
заставки проектора. После передачи изображения есть возможность его зафиксировать, чтобы не допустить его из-
менения.
Функции управления
Вкл./Выкл. питания, выбор сигнала, фиксирование изображения, отключение изображения, отключение звука,
передача логотипа на проектор и дистанционное управление на Вашем компьютере.

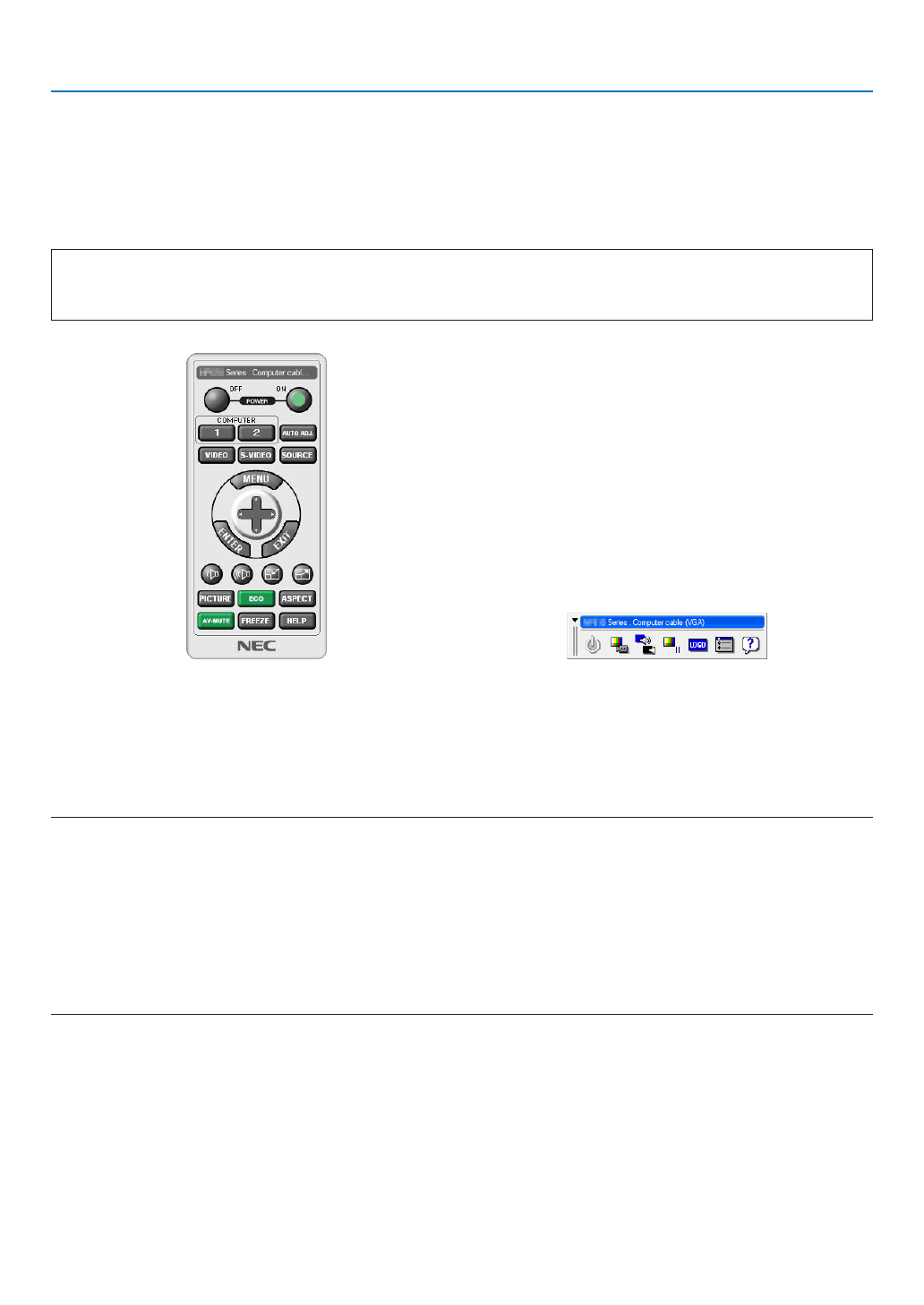

Экран виртуального пульта дистанционного управления
Окно пульта дистанционного управления
Панель инструментов
В этом разделе рассматриваются основные положения для подготовки к использованию Virtual Remote Tool.
Дополнительную информацию по использованию Virtual Remote Tool см. в справке к Virtual Remote Tool. (
→
ПОДСКАЗКА:
• Virtual Remote Tool также можно использовать с последовательным соединением.
ПРИМЕЧАНИЕ:
• Для логотипа (графического изображения), который можно отправить на проектор с помощью Virtual Remote Tool, существуют следующие ограничения:
(Только через последовательное соединение или подключение по локальной сети)
* Размер файла: Не более 256 Кб
* Размер изображения: В пределах разрешения проектора
* Формат файла: PNG (Полный цвет)
• Логотип (изображение), отправляемый с помощью Virtual Remote Tool, будет отображен в центре экрана, а фон вокруг будет черным.
• Чтобы установить «Логотип NEC» по умолчанию в качестве фонового логотипа, Вам необходимо сохранить его в качестве фонового логотипа с помощью
файла изображения (PA622U/NP-PA522U/PA621U/PA521U: \Logo\necpj_bbwux.png, PA672W/PA572W/PA671W/PA571W: \Logo\necpj_bbwx.png, PA722X/NP-PA622X/
PA721X/PA621X: \Logo\necpj_bb_x.png), содержащегося на входящем в комплект диске проектора NEC.
