7
1. Введение
❸

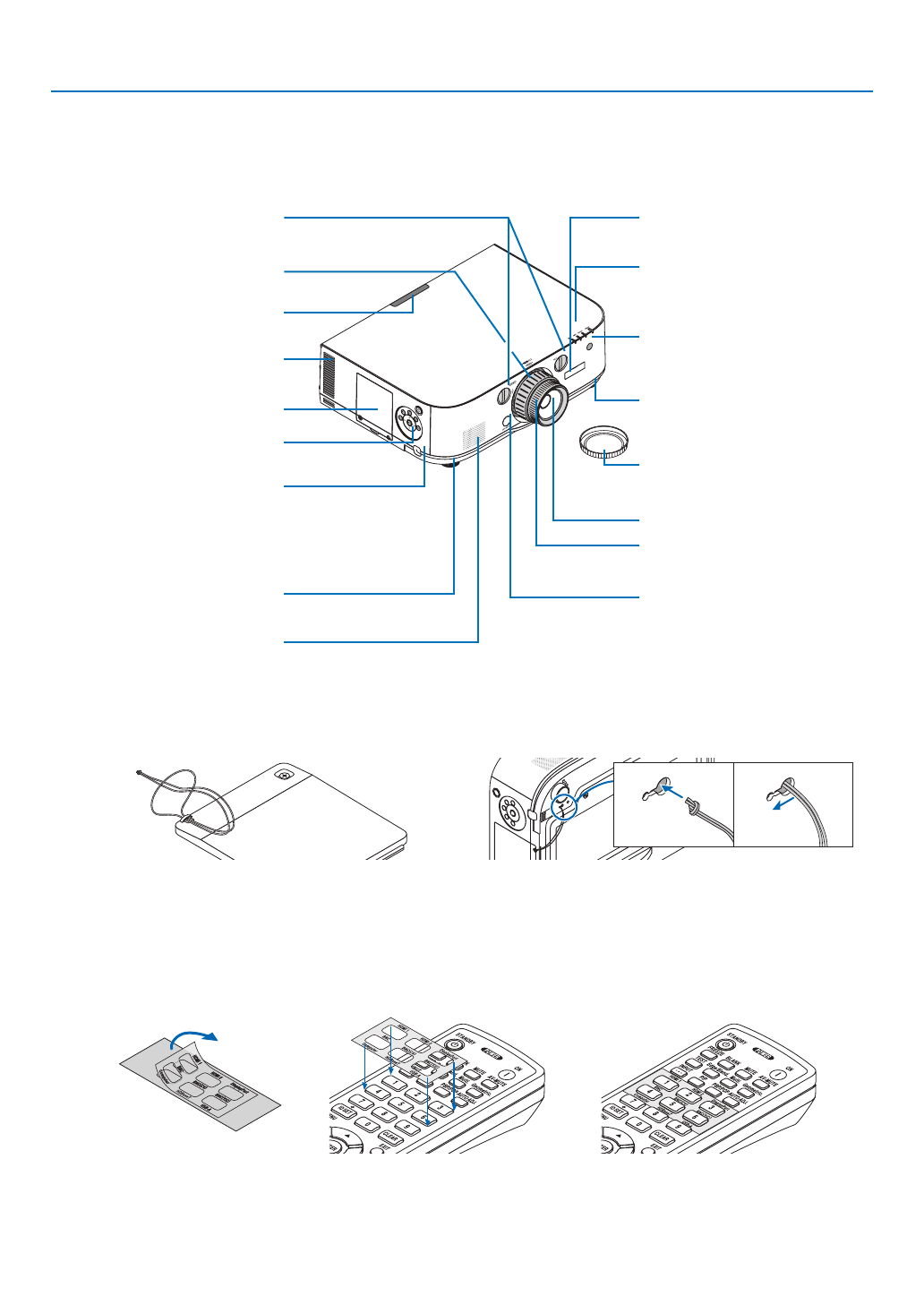

Названия деталей проектора
Лицевая/верхняя сторона
Объектив продается отдельно. Описание ниже предназначено для проектора с установленным объективом NP13ZL.
Панель управления
(
→
)
Регулятор сдвига объектива (по
вертикали/по горизонтали)
(
→
стр.
)
Объектив
Дистанционный датчик (рас-
положенный на лицевой и тыльной
стороне)
(
→
стр.
)
Дистанционный датчик
(
→
стр.
)
Рычаг изменения фокусного расстояния/
Кольцо масштабирования (
→
стр.
Крышка объектива
(Дополнительные объективы по-
ставляются с крышкой объектива.)
Кольцо фокусировки
(
→
стр.
)
Ножка для регулирования наклона
(
→
стр.
)
Индикаторы
(
→
стр.
Крышка зажимного рычага
(
→
стр.
)
Кнопка отсоединения объектива
(
→
стр.
)
Регулируемая ножка для регулирова-
ния наклона
(
→
стр.
)
Вентиляционное (выходное) от-
верстие
Отсюда выходит нагретый воздух.
Прикрепление ремешка
1. Прикрепите ремешок к крышке фильтра и крышке лампы, как показано на рисунке ниже.
2. Вставьте узелок на ремешке в отверстие снизу проектора и потяните в направлении стрелки, чтобы
зафиксировать ремешок.
a
b
Как прикрепить наклейку с символами выбора входного сигнала на пульт дистанционного управления
• Отделите защитный слой наклейки и совместите отверстия на наклейке с кнопками от 1 до 6 перед при
-
креплением.
• Пожалуйста, будьте осторожны и не допускайте контакта наклейки и кнопок перед прикреплением.
• Пояснения и рисунки в данном руководстве представлены с учетом прикрепленной наклейки.
Крышка лампы (
→
стр.
)
Защитный разъем
Присоедините устройство защиты
от кражи.
В защитный разъем можно вста-
вить провод или цепочку диаме-
тром до 0,18 дюйм/4,6 мм.
Монофонический динамик (10 Вт)
