33
3. Полезные функции
❺
Использование дополнительного дистанционного ресивера
мыши (NP01MR)
Дополнительный дистанционный ресивер мыши позволяет выполнять функции компьютерной мыши с пульта дис-
танционного управления. Это очень удобно для просмотра созданных на компьютере презентаций.

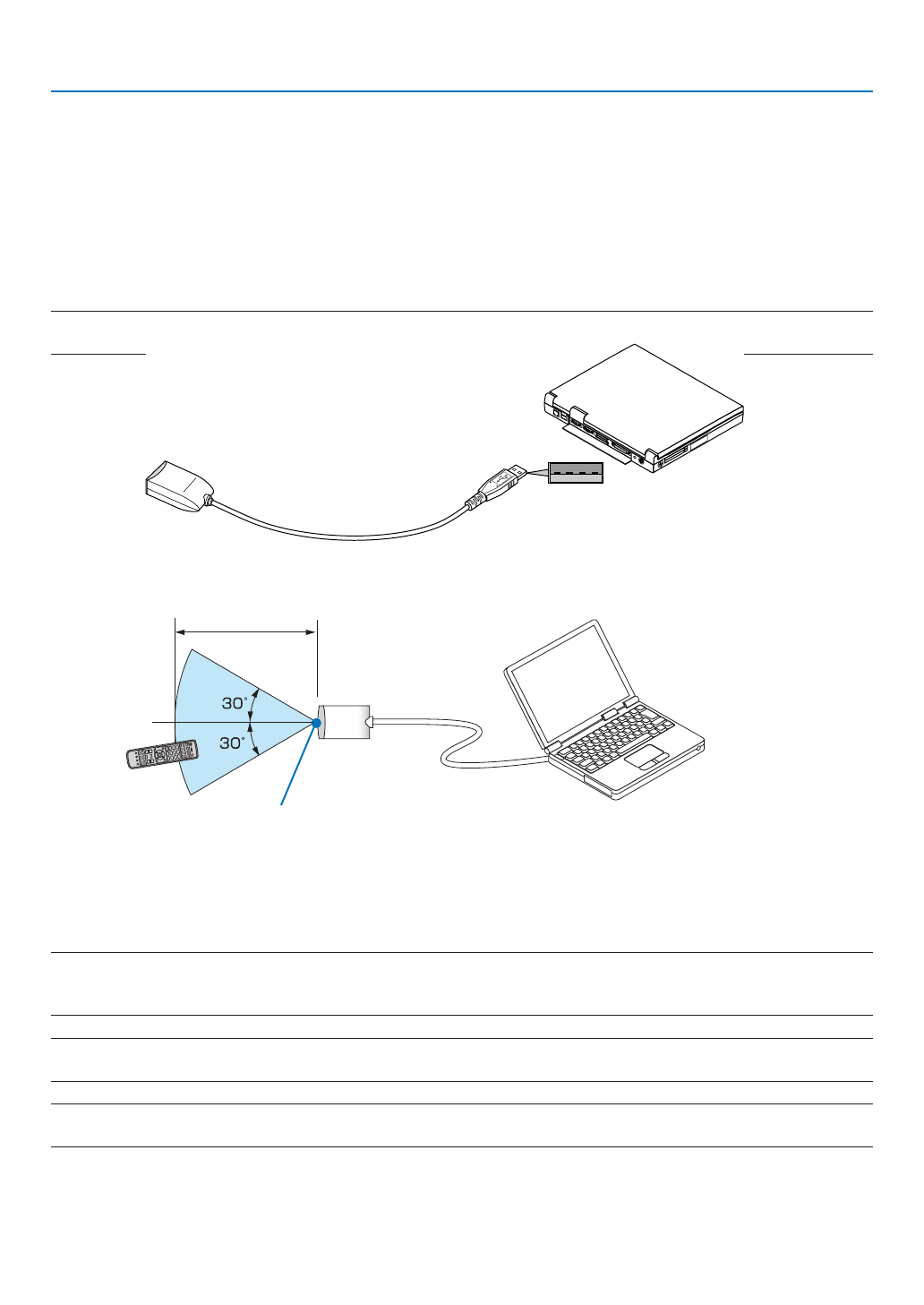

Подключение дистанционного ресивера мыши к компьютеру
Если Вы хотите воспользоваться функцией удаленной мыши, то подключите ресивер мыши к компьютеру.
Ресивер мыши можно подключить напрямую к USB-порту (тип А) компьютера.
ПРИМЕЧАНИЕ: В зависимости от типа соединения или установленной ОС, возможно, понадобится перезагрузить компьютер или изменить настройки
компьютера.
Работа с компьютером через дистанционный ресивер мыши
При подключении через разъем USB
Ресивер мыши можно использовать только на компьютере с операционной системой Windows XP*, Windows Vista,
Windows 7 или Mac OS X 10.0.0 или более поздней версией.
* ПРИМЕЧАНИЕ: Если в SP1 или более поздней версии Windows XP курсор мыши перемещается некорректно, сделайте следующее:
Снимите флажок с пункта «Включить повышенную точность установки указателя» под бегунком регулятора скорости мыши в диалоговом окне Свойства
мыши [вкладка «Параметры указателя»].
ПРИМЕЧАНИЕ: При использовании PowerPoint для Mac OS кнопка CTL и кнопки прокрутки
▼
/
▲
(прокрутка страниц вверх и вниз) на пульте дистанционного
управления будут отключены.
ПРИМЕЧАНИЕ: После отсоединения ресивера мыши подождите 5 секунд, прежде чем заново его подсоединять (для обратной операции выполните те же условия).
Компьютер может не определить ресивер мыши, если его подключают и отключают часто и с короткими интервалами.
Дистанционный ресивер мыши
Компьютер
К USB-порту ПК или Mac
Дистанционный датчик на дистанци-
онном ресивере мыши
7 м/22 фута
