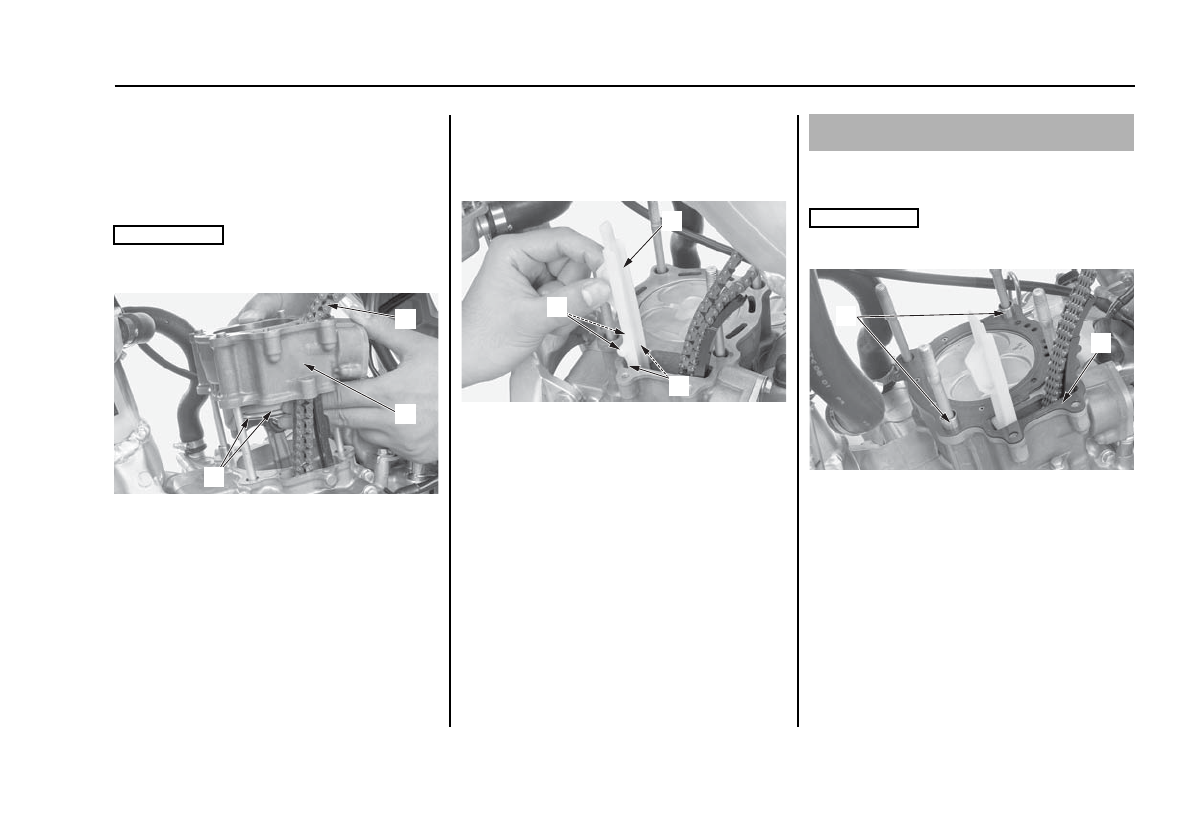

6. Нанесите чистое моторное масло на зеркало

цилиндра, внешнюю поверхность поршня и
поршневые кольца. Пропустите приводную цепь (3)
распределительного вала через головку (4)
цилиндра.
Сжимая поршневые кольца (5) рукой, установите
цилиндр поверх поршневых колец.

Старайтесь не повредить поршневые кольца и зеркало
цилиндра.

(3) цепь распредвала

(5) поршневые кольца

(4) цилиндр

7. Установите направляющую (6) цепи распредвала.

Установите штифты (7) направляющей распредвала
в пазы цилиндра.
Вдавливайте направляющую до ее впрессовки в
отверстие на картере.

(6) направляющая цепи распредвала
(7) штифты направляющей цепи распредвала
(8) пазы цилиндра

1. Установите на место установочные шпильки (1) и

новую прокладку головки цилиндра (2).

Исключите падение установочных шпилек в картер
двигателя.

(1) установочные шпильки
(2) прокладка головки цилиндра

(продолжение на следующей странице)
