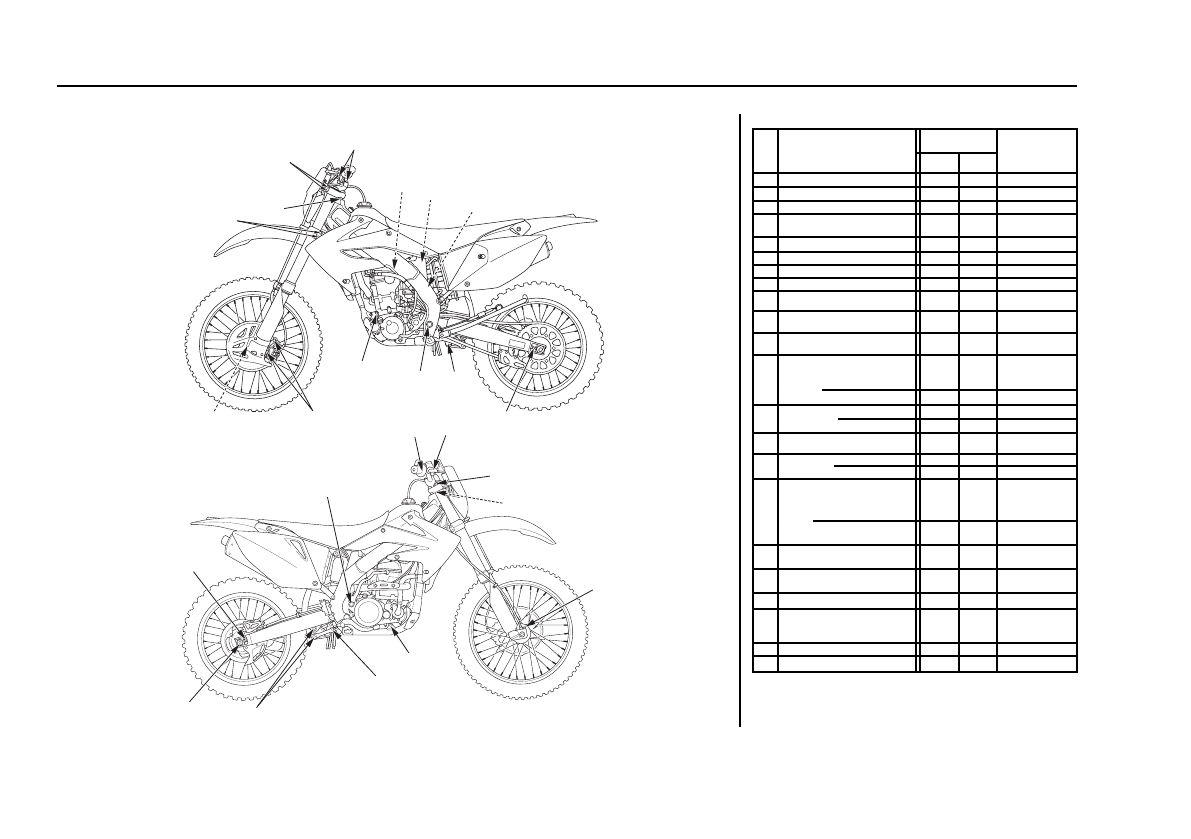

РАМА

ПРИМЕЧАНИЯ:

1. Нанесите смазку на резьбу и поверхность фланца.
2. U%образная гайка.
3. Гайка UBS.
4. Блокирующий болт: Замените на новый.

154 Информация технического характера

Моменты затяжки

Рама

(6)

(3)

(1)

(2)

(4)

(12)

(10)

(22)

(19)

(20) (21)

(15)

(5)

(7)

(11)

(17)

(9)

(8)

(14)

(13)

(9)

(13)

(18)

(16)

Пункт

Крутящий

момент

Заметки

Нм

кг????

1

Гайка рулевого стержня

108

11,0

2

Верхние стяжные болты вилки

22

2,2

3

Нижние стяжные болты вилки

20

2,0

4

Верхние крепежные болты
рулевой планки

22

2,2

5

Гайки держателя руля

44

4,5

6

Гайка передней оси

88

9,0

7

Стяжные болты передней оси

20

2,0

8

Гайка задней оси

127

13,0

ПРИМЕЧАНИЕ 2

9

Регулировочные гайки приводной
цепи

27

2,8

ПРИМЕЧАНИЕ 3

10

Гайка переднего кронштейна
двигателя

54

5,5

11

Гайка центрального кронштейна
двигателя

64

6,5

12

Гайки верхней серьги опоры
двигателя

(со стороны двигателя)

54

5,5

(со стороны рамы)

34

3,5

13

Амортизатор  (верхняя)

44

4,5

ПРИМЕЧАНИЕ 2

(нижняя)

44

4,5

ПРИМЕЧАНИЕ 2

14

Гайка шарнира качающегося
рычага

88

9,0

ПРИМЕЧАНИЕ 2

15

Вилка              (демпфер вилки)

34

3,5

(пробка вилки)

30

3,1

16

Гайки рычагов заднего
амортизатора

(со стороны качающегося
рычага)

53

5,4

ПРИМЕЧАНИЕ 1, 2

(со стороны рычага
амортизатора)

53

5,4

ПРИМЕЧАНИЕ 1, 2

17

Гайки рычагов заднего
амортизатора

53

5,4

ПРИМЕЧАНИЕ 1, 2

18

Контргайка пружины
амортизатора

44

4,5

19

Болт рычага кикстартера

38

3,9

20

Крепежные болты главного
цилиндра переднего тормозного
контура

9,9

1,0

21

Болты тормозного шланга

34

3,5

22

Крепежные болты суппорта

30

3,1

ПРИМЕЧАНИЕ 4
