Ознакомьтесь с правилами техники безопасности

на

стр. 25.

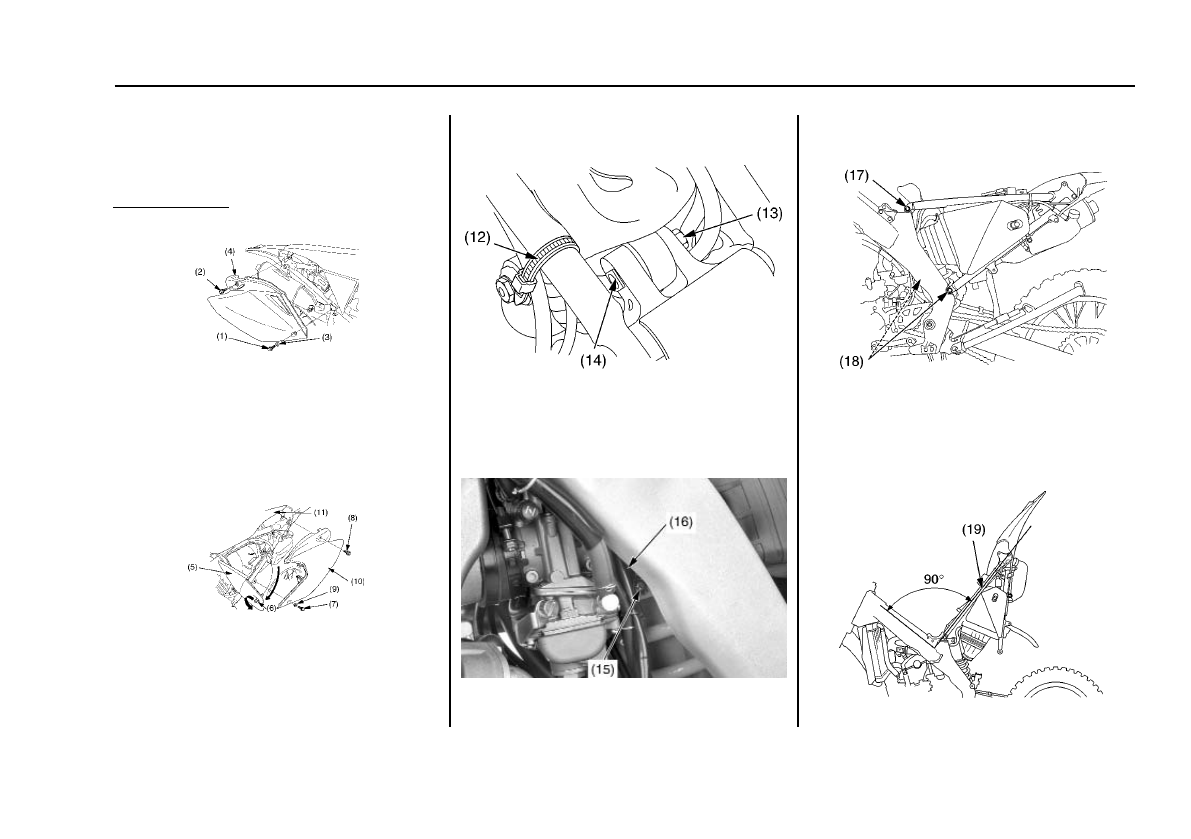

Для проведения обслуживания задней подвески
подрамник должен быть установлен в верхнее
положение.

Верхнее положение
1. Снимите болт правого кожуха (1), манжету (3),

крепежный болт седла (2) и правыйкожух (4).

(1) болт правого кожуха
(2) болты крепления седла
(3) втулка
(4) правая боковая панель
2. Откройте крышку кожуха воздухоочистителя (5),

повернув фиксатор быстрого крепления (6) против
часовой стрелки и сняв болт левого кожуха (7),
манжету (9), крепежный болт седла (8) и левый
кожух (10).

3. Снимите седло (11) (см. стр. 36).

(5) крышка корпуса воздухоочиститель
(6) фиксатор быстрого крепления
(7) болт левого кожуха
(8) болты крепления седла
(9) втулка
(10) левый кожух
(11) седло

4. Снимите глушитель (стр. 62).
5. Снимите ремень проводки (12), верхнюю крепежную

гайку (13) задней подвески и болт (14).

(12) кольцо провода
(13) верхняя крепежная гайка задней подвески
(14) верхний крепежный болт задней подвески

6. Ослабьте винт (15) на хомуте (16) соединительной

трубки воздухоочистителя.

(15) винт
(16) хомут соединительной трубки воздухоочистителя

7. Ослабьте верхний крепежный болт подрамника (17)

и снимите нижние крепежные болты подрамника
(18).

(17) верхний крепежный болт подрамника
(18) нижние крепежные болты подрамника

8. Поднимите подрамник (19) как показано на рисунке.

Затяните верхний крепежный болт подрамника
рекомендованным моментом:

30 Нм
