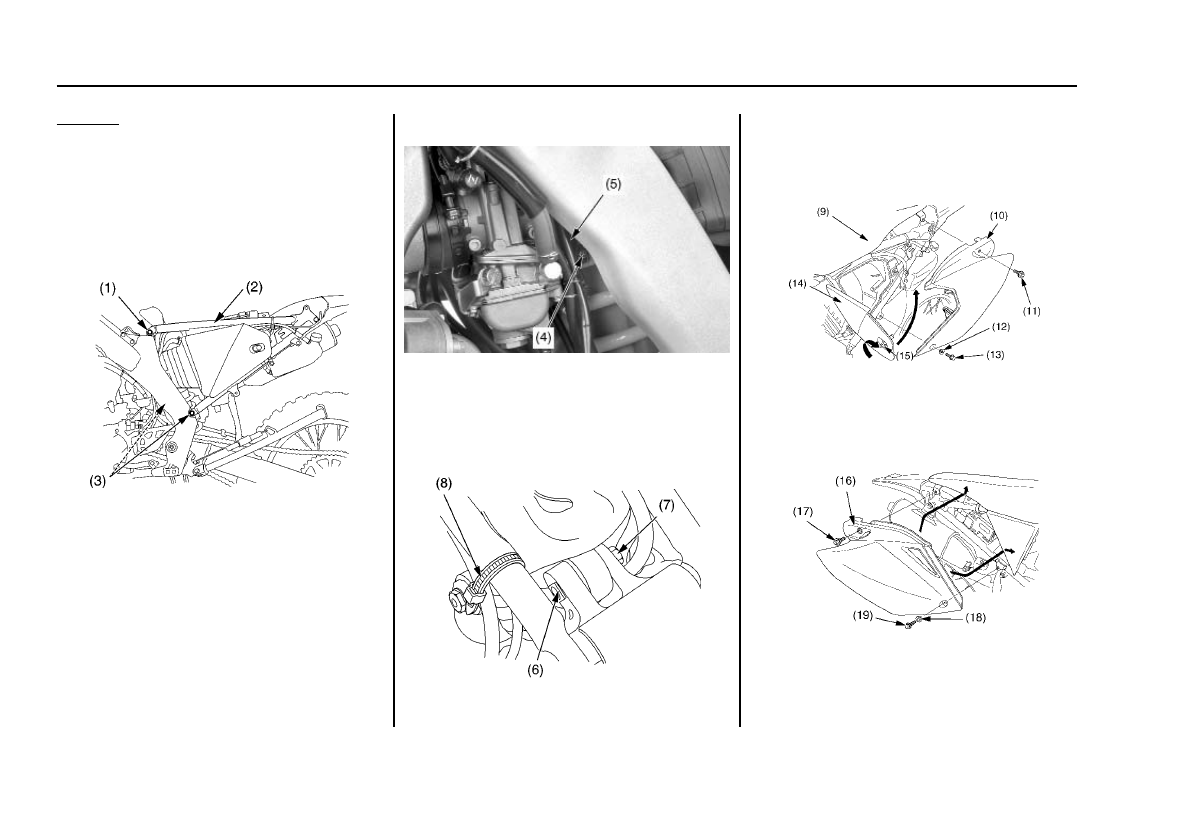

Установка:
1. Ослабьте верхний крепежный болт подрамника (1).
2. Предварительно установите нижнюю часть

подрамника (2) на основную раму, одновременно
подсоединяя соединительную трубку
воздухоочистителя к карбюратору. Затем
совместите подрамник с задним колесом и затяните
нижние крепежные болты (3) и верхний крепежный
болт подрамника рекомендованным моментом:
верхний болт:   30 Нм
нижние болты: 49 Нм

(1) верхний крепежный болт подрамника
(2) подрамник
(3) нижние крепежные болты подрамника

3. Затяните винт (4) на хомуте (5) соединительной

трубки воздухоочистителя.

(4) винт
(5) хомут соединительной трубки воздухоочистителя

4. Установите на место верхний крепежный болт (6)

задней подвески, гайку (7) и ремень проводки (8).
Затяните верхнюю крепежную гайку задней
подвески рекомендованным моментом:

44 Нм

(6) верхний крепежный болт задней подвески
(7) верхняя крепежная гайка задней подвески
(8) кольцо провода

5. Установите на место глушитель (стр. 63).

6. Установите на место седло (9) (см. стр. 36).

7. Установите на место левый кожух (10), крепежный

болт седла (11), манжету (12) и болт левого кожуха

(13). Закройте крышку кожуха воздухоочистителя

(14) и поверните фиксатор быстрого крепления (15)

по часовой стрелке.

(9) седло

(13) болт левого кожуха

(10) левый кожух

(14) крышка кожуха

(11) болты крепления седла             воздухоочистителя

(12) втулка

(15) фиксатор быстрого

крепления

8. Установите на место правый кожух (16), крепежный

болт седла (17), манжету (18) и болт правого кожуха

(19).

(16) правая боковая панель

(17) болты крепления седла

(18) втулка

(19) болт правого кожуха
9. Затяните крепежные болты седла рекомендованным

моментом.

26 Н.
