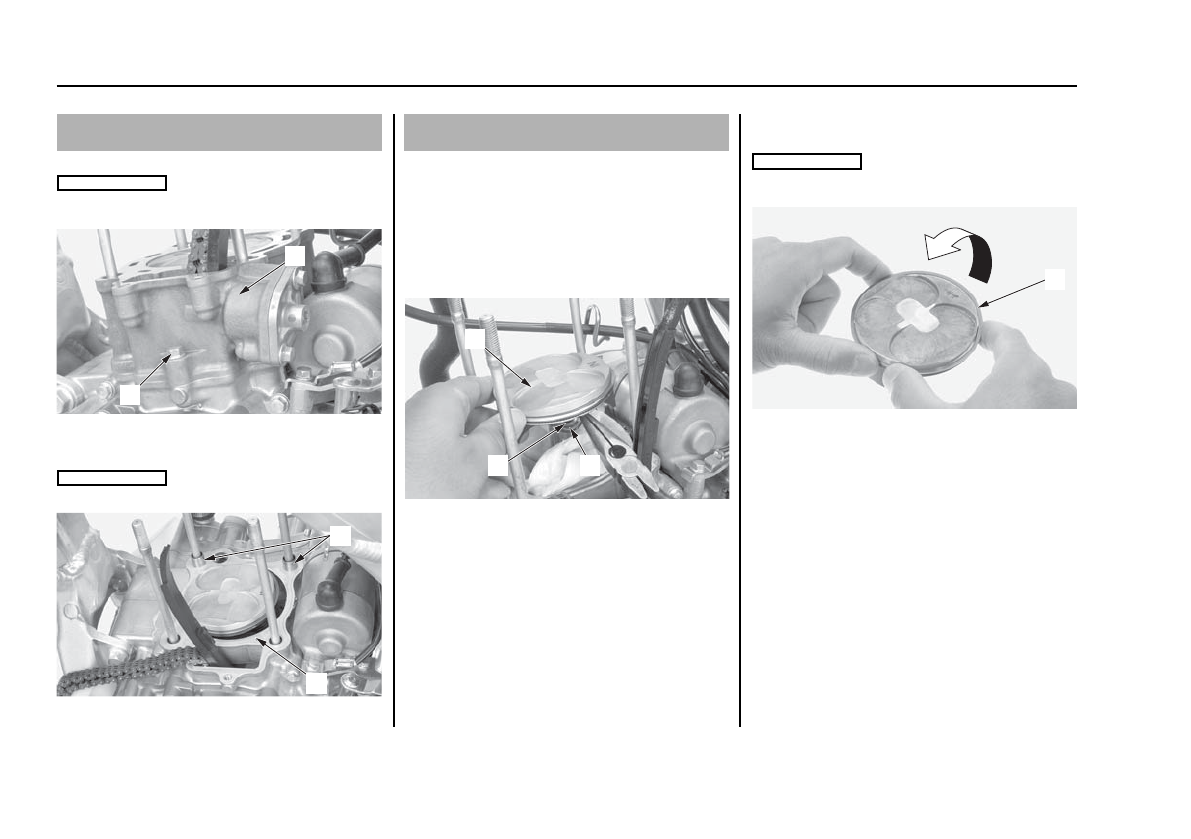

1. Снимите болт цилиндра (1) и цилиндр (2).

Исключите падение цепи распредвала в картер

двигателя. Не наносите по цилиндру ударов и не

пытайтесь его выдернуть.

(1) болт цилиндра

(2) цилиндр
2. Снимите установочные шпильки (3) и прокладку

цилиндра (4).

Исключите падение установочных шпилек в картер

двигателя.

(3) установочные шпильки

(4) прокладка цилиндра

1. Поместите над отверстием картера чистую ветошь во

избежание попадания в него стопорных колец

поршневого пальца и иных компонентов.

2. Снимите стопорные кольца (1) поршневого пальца с

помощью пассатиж.

3. Выдавите поршневой палец (2) из поршня. Извлеките

поршень.

Если мотоцикл используется для участия в гоночных

состязаниях, замена поршня в сборе с кольцами должно

производиться через каждые 15 мото%часов. Поршневой

палец подлежит замене через каждые 15 мото%часов.

(1) стопорное кольцо поршневого пальца

(2) поршневой палец

(3) поршень

4. Разожмите поршневые кольца (4) и снимите их с

поршня, подняв вверх.

Во избежание повреждения колец не разжимайте их на

слишком большую величину.

(4) поршневое кольцо

76

Обслуживание мотоцикла Honda

Поршень/Поршневые кольца/Поршневой палец

Демонтаж цилиндра

Демонтаж поршня

(1)

(2)

(3)

(4)

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

(3)

(2)

(1)

ПРИМЕЧАНИЕ

(4)
