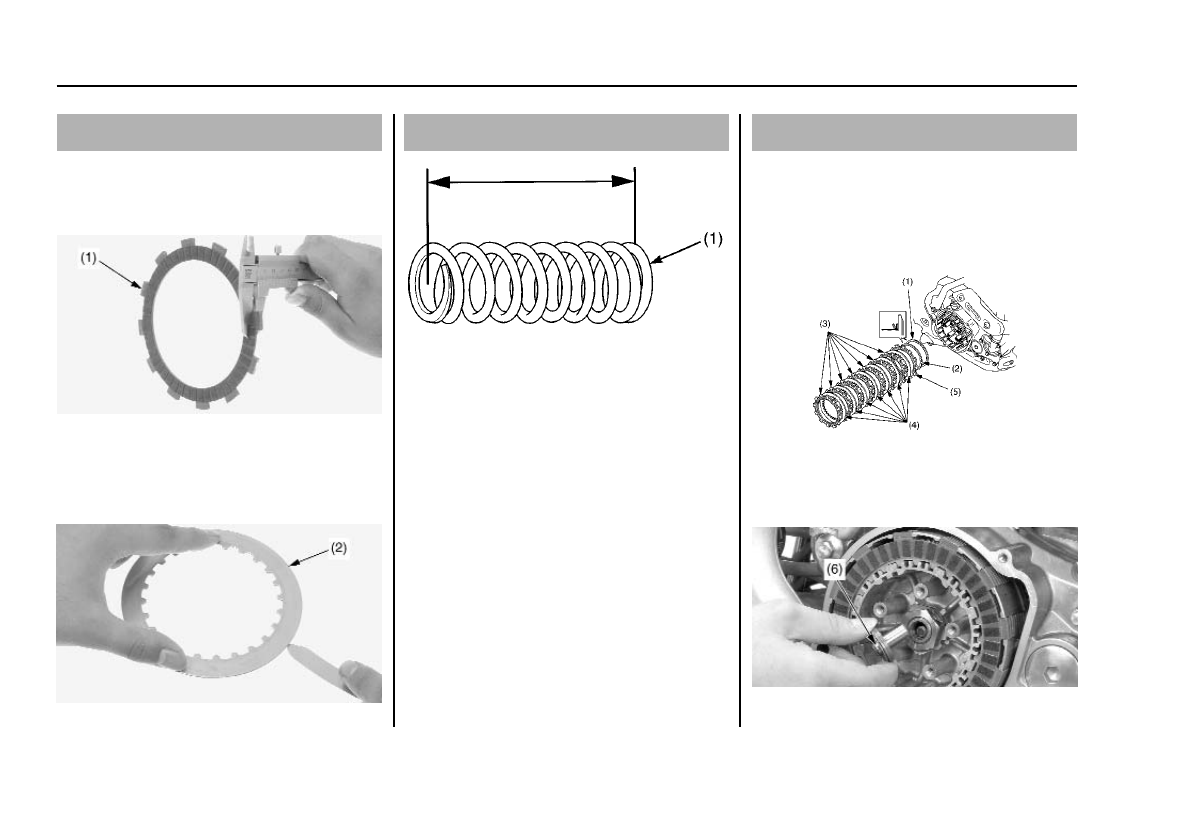

Проверка ведомых и ведущих дисков - HONDA CRF250X 2006 - Инструкция по эксплуатации - Страница 64

Ведомые диски (1) с признаками изменения цвета и

задирами подлежат замене. Измерьте остаточную

толщину всех ведомых дисков. Минимально допустимый

предел: 2,85 мм
Ведомые и ведущие диски заменяются комплектом.

(1) ведомый диск

Убедитесь в отсутствии чрезмерного коробления веду%

щего диска (2)

и изменения цвета.

Проверка на коробление производится с помощью

плоского щупа.

Измерьте остаточную толщину ведомых дисков.

Минимально допустимый предел:

0,10 мм

Ведомые и ведущие диски заменяются комплектом.

(2) ведущий диск

(1) пружина сцепления
Измерьте длину каждой пружины в свободном

состоянии. Минимально допустимый предел: 38,0 мм
Если длина какой%либо пружины не соответствует

штатной, пружины подлежат замене комплектом.
Если длина какой%либо пружины не соответствует

штатной либо какие%либо ведомые диски несут

признаки температурных изменений цвета, пружины

подлежат замене комплектом.

1. Установите на место гнездо пружины (1) и пружину

демпфера (2) на центральную часть сцепления как

показано на рисунке.

Нанесите на ведомые (3) и ведущие (4) диски свежее

моторное масло.

2. Установите на место ведомый диск А (диск с

большей идентификационной маркой) (5) на

внешнюю часть сцепления.

Составьте семь ведомых и семь ведущих дисков

поочередно.

(1) гнездо пружина

(4) ведущие диски

(2) пружина демпфера

(5) ведомый диск А

(3) ведомые диски
3. Установите рычаг выключения сцепления на

вторичный вал коробки передач.

4. Установите на место механизм выключения

сцепления в сборе (6) на рычаг.

(6) механизм выключения сцепления в сборе

58

Обслуживание мотоцикла Honda

Система сцепления

Проверка ведомых и ведущих дисков

Проверка пружины сцепления

Установка ведомых и ведущих дисков
