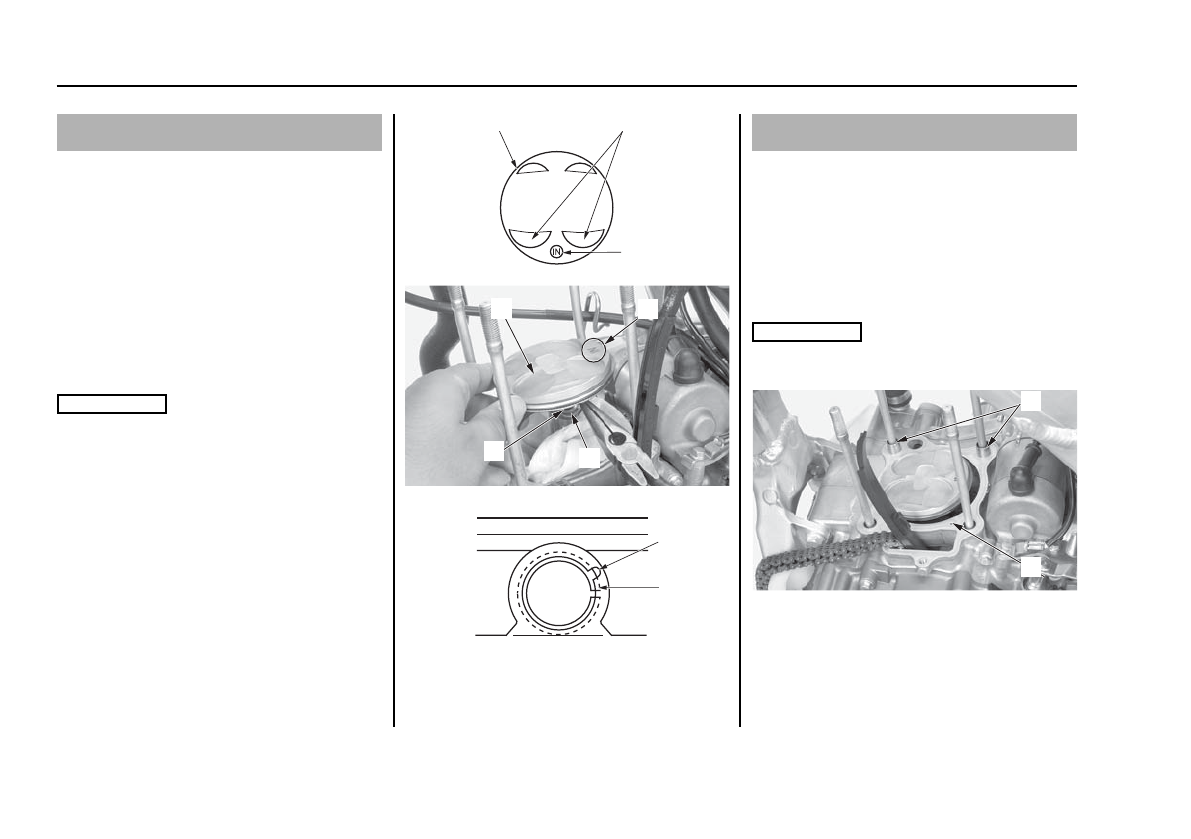

1. Поместите над отверстием картера чистую ветошь

во избежание в него попадания стопорных колец
поршневого пальца.

2. Нанесите масло на основе дисульфида молибдена

(смесь из равных частей моторного масла и
консистентной смазки на основе дисульфида
молибдена, а которой содержание присадки
дисульфида молибдена превышает три процента) на
внутреннюю поверхность малой головки шатуна.

3. Установите поршень (1) меткой "IN" (2) и/или

крупными выемками (3) со стороны впускных
клапанов двигателя.

4. Нанесите моторное масло на поршневой палец (4).

Установите на место поршневой палец и новые
стопорные кольца поршневого пальца (5).

Используйте только новые стопорные кольца. Не
устанавливайте использованные стопорные кольца.
Исключите падение стопорных колец в картер
двигателя.
Не помещайте торцевой разрыв стопорного кольца

в вырез поршня (6).

(1) поршень

(4) поршневой палец

(2) метка "IN"

(5) стопорное кольцо

(3) клапанная выемка

поршневого пальца

(6) вырез поршня

1. Поместите над отверстием картера чистую ветошь

во избежание попадания в него грязи и посторонних
веществ.

2. Удалите остатки прокладочного материала с

поверхности картера карданного вала.

3. Уберите ветошь.

Исключите падение остатков прокладочного
материала в картер двигателя.

4. Установите на место установочные шпильки (1) и

новую прокладку цилиндра (2).

Исключите падение установочных шпилек в картер
двигателя.

(1) установочные шпильки
(2) прокладка цилиндра

5. Удалите остатки прокладочного материала с

поверхности цилиндра.
