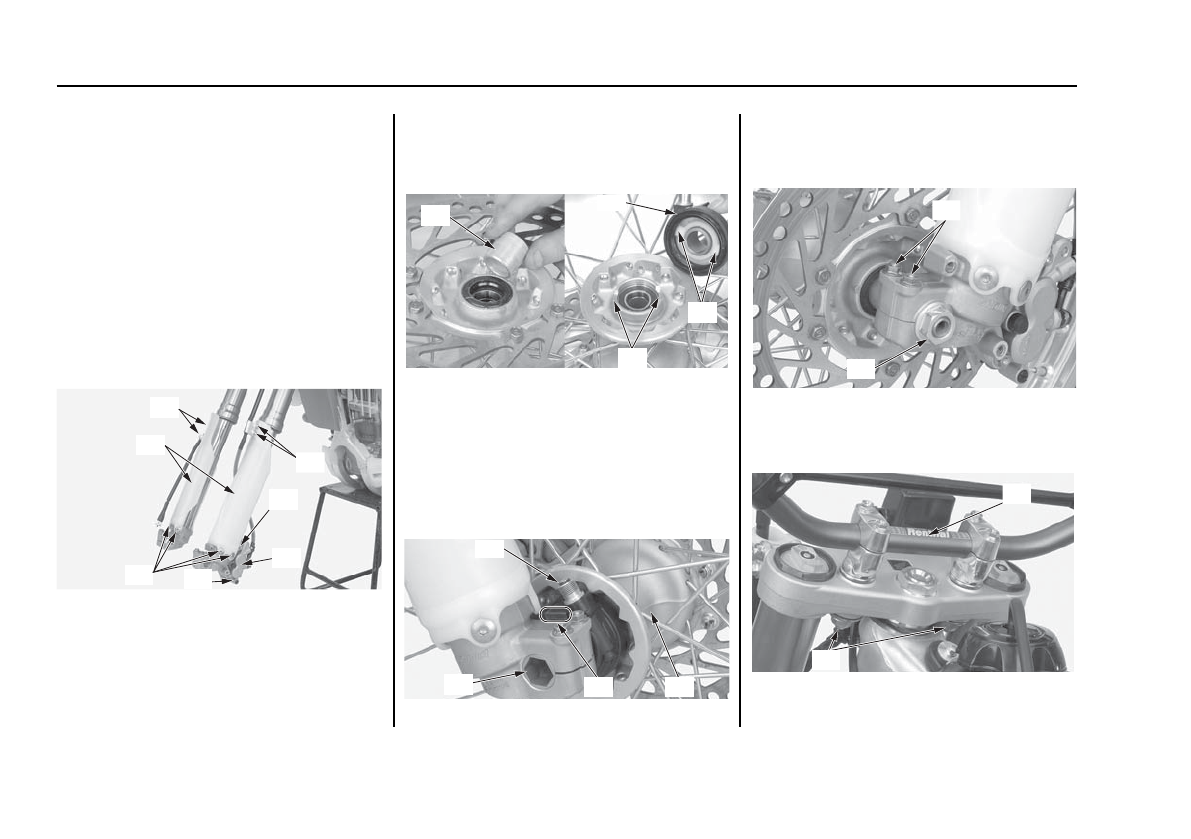

21. Тщательно очистите резьбу болтов грязевых щитков

(18) и держателя оси.

Нанесите герметик на резьбу центрального болта

вилки.

Установите на место грязевые щитки (19), болты

грязевых щитков, болты хомута тормозного шланга

(20) и болты хомута указателя пробега за поездку

(21).

Затяните болты грязевых щитков рекомендованным

моментом:

7 Нм

22. Совместите тормозной суппорт (23) и шланг с ле%

вым пером вилки. Убедитесь в том, что тормозной

шланг не перекручен. Неправильная прокладка мо%

жет привести к его прорыву и потере эффектив%

ности тормозной системы. Правильно проложите

трубопроводы.

23. Тщательно очистите резьбовое соединение кре%

пежных болтов суппорта (22) и сам тормозной суп%

порт. Нанесите на резьбу болтов герметик.

Установите тормозной суппорт (23) на трубчатый

наконечник и затяните крепежные болты суппорта

рекомендованным моментом.

30 Нм

(18) болты грязевых щитков

(19) грязевые щитки

(20) болты хомута тормозного шланга

(21) болты хомута троса указателя пробега за поездку

(22) крепежные болты суппорта

(23) тормозной суппорт

24. Проверьте исправность и величину износа левой

втулки (24) и механизма указателя пробега за

поездку (25). Установите левую втулку с левой

стороны ступицы колеса. Установите на место

механизм указателя пробега за поездку, совместив

фиксаторы (26) механизма указателя с канавками

(27) на правой ступице колеса.

(24) левая втулка

(26) фиксаторы

(25) механизм указателя            (27) канавки

пробега за поездку

25. Проведите чистку установочной поверхности оси и

держателей оси.

Установите переднее колесо (28) между перьями

вилки, вставляя диск между колодками, и разместив

(29) фиксатор указателя пробега за поездку как

показано на рисунке.

Проверьте состояние уплотнительного кольца (30)

механизма указателя пробега за поездку, при

необходимости замените. Нанесите тонкий слой

консистентной смазки на вал переднего колеса (31)

и вставьте его с правой стороны.

(28) переднее колесо      (30) уплотнительное кольцо

(29) совместить

(31) ось переднего колеса

26. Затяните осевую гайку (32) рекомендованным

моментом затяжки:

88 Нм

Затяните левые стяжные болты на перьях передней

вилки (33) рекомендованным моментом.

20 Нм

(32) гайка оси

(33) левые стяжные болты оси
27. Установите на место гайки, шайбы, прокладки (35)

держателя руля и руль (34). Затяните крепежные

гайки руля рекомендованным моментом:

44 Нм

(34) руль

(35) гайки, шайбы, прокладки держателя руля

118 Гоночные настройки мотоцикла

Регулировка передней подвески

(21)

(19)

(18)

(22)

(22)

(23)

(20)

(24)

(25)

(26)

(27)

(30)

(31)

(29)

(28)

(35)

(34)

(32)

(33)
