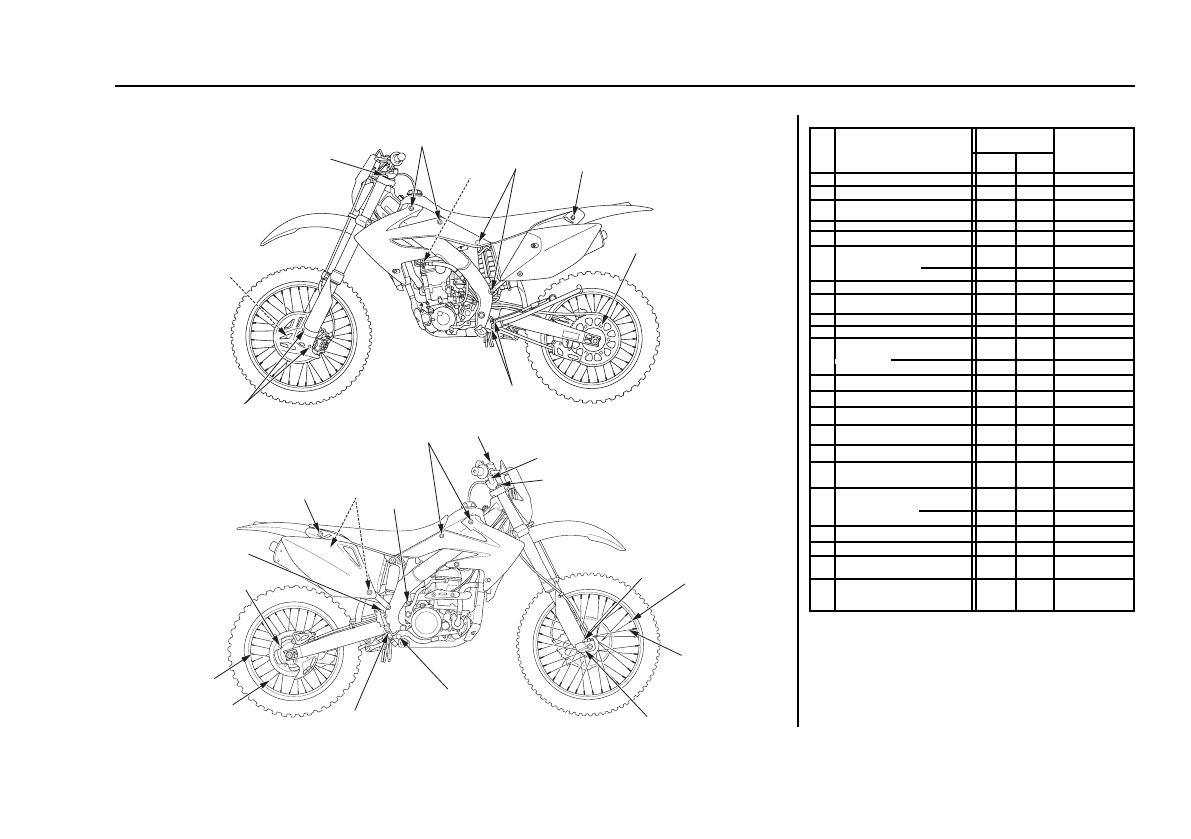

HONDA CRF250X 2006 - Инструкция по эксплуатации - Страница 161

РАМА

ПРИМЕЧАНИЯ:

1. Нанесите смазку на резьбу и поверхность фланца.
2. U%образная гайка.
3. Гайка UBS.
4. Блокирующий болт: Замените на новый.

155

Информация технического характера

Моменты затяжки

Рама

(23)

(39)

(41)

(42)

(28)

(36)

(35)

(40)

(37)

(41)

(43)

(39)

(32)

(27)

(26)

(25)

(26)

(44)

(27)

(24)

(38)

(36)

(33)

(34)

(29) (30)

(31)

Пункт

Крутящий

момент

Заметки

Нм

кг????

23

Гайки диска переднего тормоза

16

1,6

ПРИМЕЧАНИЕ 2

24

Гайки диска заднего тормоза

16

1,6

ПРИМЕЧАНИЕ 2

25

Болт шарнира педали заднего
тормоза

36

3,7

26

Спицы

3,68

0,4

27

Замки обода

12

1,2

28

Крепежные болты
подрамника                  (верхние)

30

3,1

(нижние)

49

5,0

29

Центральный болт вилки

69

7,0

30

Контргайка центрального болта
вилки

22

2,2

31

Болты кожуха диска

13

1,3

32

Болты грязевых щитков вилки

7

0,7

ПРИМЕЧАНИЕ 4

33

Крепежные болты
глушителя      (передняя сторона)

26

2,7

(задняя сторона)

26

2,7

34

Болт хомута глушителя

21

2,1

35

Гайки ведущей звездочки

32

3,3

ПРИМЕЧАНИЕ 2

36

Крепежные болты седла

26

2,7

37

Винты бачка переднего тормоза

1

0,1

38

Винты бачка заднего тормоза

1

0,1

39

Винт стравливания давления
вилки

1,2

0,1

40

Крепежные болты
бокового упора           (верхний)

54

5,5

(нижний)

39

4,0

41

Болты кожуха В

5

0,5

42

Болты топливного шланга

10

1,0

43

Регулировочная гайка рычага
тормоза

5,9

0,6

44

Регулировочная гайка педали
тормоза

5,9

0,6
