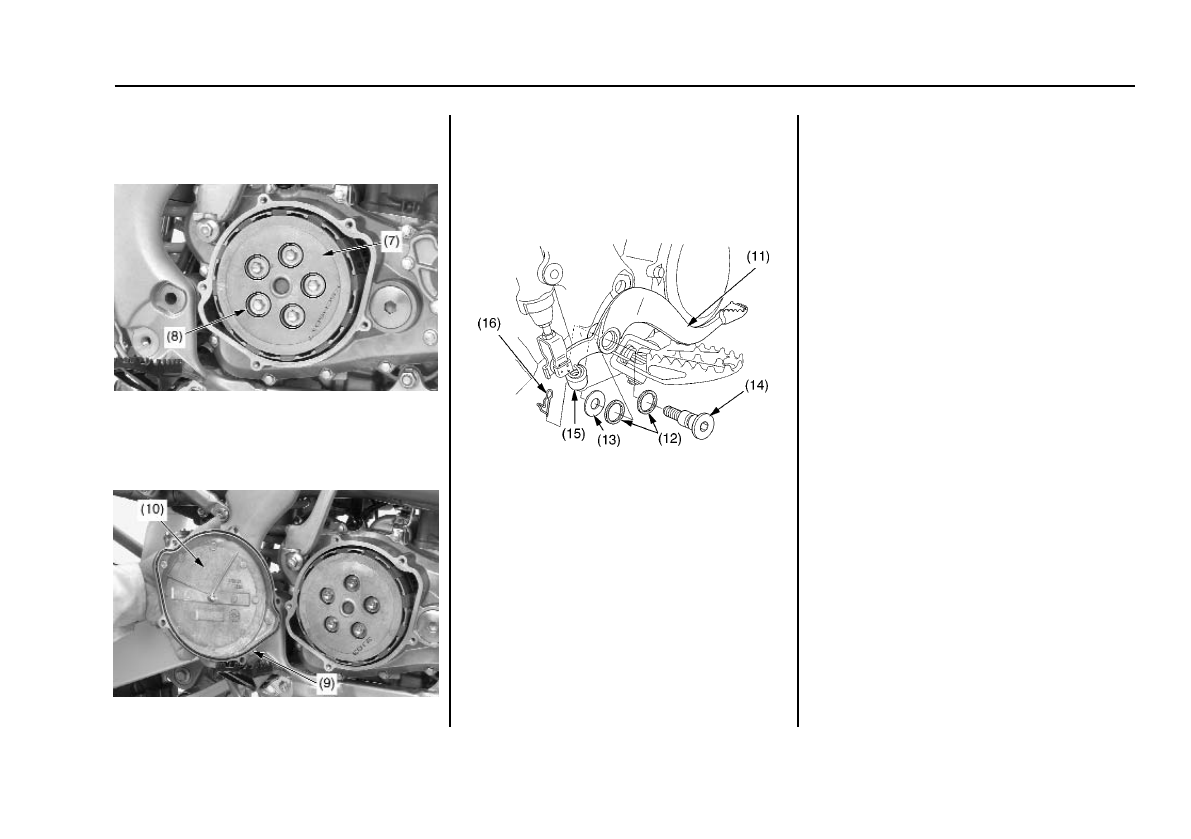

5. Установите на место нажимной диск (7).

6. Установите на место пять пружин сцепления и болты

пружин сцепления (8).

7. Затяните болты перекрестным образом в два%три

приема рекомендованным моментом:

12 Нм

(7) нажимной диск сцепления

(8) болты пружин сцепления/пружины сцепления
8. Установите новое уплотнительное кольцо (9) в

канавку кожуха сцепления (10).

9. Установите на место кожух сцепления, затянув болты

кожуха сцепления рекомендованным моментом:

10 Нм

(9) уплотнительное кольцо             (10) кожух сцепления

10. Нанесите консистентную смазку на поверхности

скольжения болта шарнира педали заднего

тормоза.

11. Установите на место педаль заднего тормоза (11),

пыльники (13), шайбу (13), болт шарнира (14).

Затяните болт шарнира рекомендованным

моментом:

36 Нм

Установите на место возвратную пружину педали

тормоза (15).

12. Вставьте палец (16).

(11) педаль заднего тормоза      (14) болт шарнира

(12) пыльники

(15) возвратная пружина

(13) шайба

(16) палец

13. Залейте в картер трансмиссионное масло (стр. 47).

59

Обслуживание мотоцикла Honda

Система сцепления
