Ознакомьтесь с правилами техники безопасности

на

стр. 25.

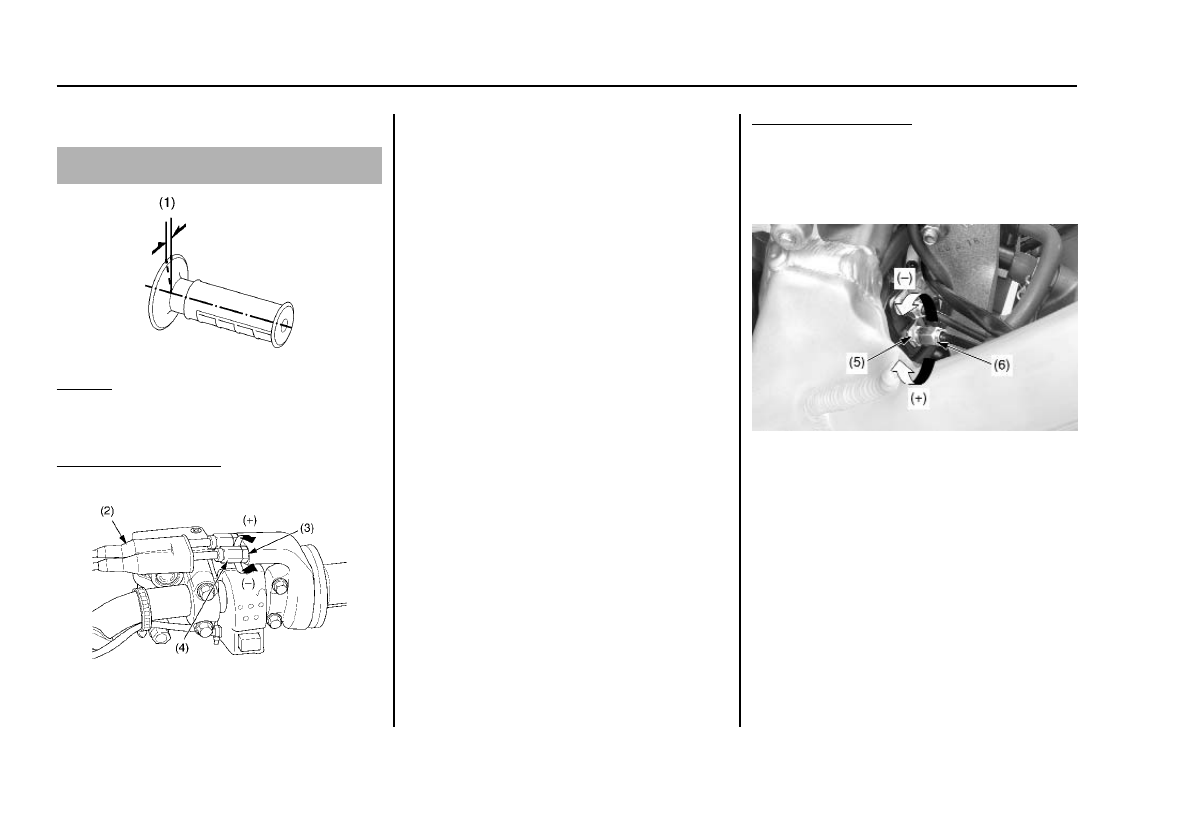

(1) свободный ход

Проверка
Проверка свободного хода (1).
Свободный ход: 3 % 5 мм
При необходимости отрегулируйте до штатного
значения.

Регулировка верхнего троса
Незначительные регулировки производятся на

верхнем регуляторе.

(2) противопылевой колпачок

(+) увеличить

(3) верхняя контргайка

(%) уменьшить

(4) верхний регулятор

1. Оттяните противопылевой колпачок (2).
2. Ослабьте верхнюю контргайку (3).
3. Поверните верхний регулятор (4).

Для уменьшения свободного хода поворачивайте
регулятор в направлении (%), для увеличения
свободного хода поворачивайте регулятор в
направлении (+).

4. Затяните контргайку рекомендованным моментом:

4 Нм

Верните на место противопылевой колпачок.

5. После завершения регулировки свободного хода

рычага акселератора проверьте корректность его
работы во всех положениях руля.
Если регулятор затянут до предела либо не удается
добиться правильной величины свободного хода с
помощью верхнего регулятора троса, необходимо
полностью вкрутить регулятор и затем отпустить его
на одним оборот. Затяните контргайку, установите
на место противопылевой колпачок, и
отрегулируйте величину свободного хода с
помощью нижнего регулятора.

Регулировка нижнего троса
Основные регулировки, например, после замены троса
или снятия карбюратора, следует производить с
помощью нижнего регулятора. Также это регулятор
используется в случае, если не удается добиться
нужного значения свободного хода с помощью
верхнего регулятора.

(5) нижняя контргайка

(+) увеличить

(6) нижний регулятор

(%) уменьшить

1. Снимите топливный бак (стр. 37).
2. Ослабьте нижнюю контргайку (5).
3. Для уменьшения свободного хода поворачивайте

нижний регулятор (6) в направлении (%), для
увеличения свободного хода поворачивайте нижний
регулятор в направлении (+).

4. Затяните контргайку рекомендованным моментом:

4 Нм

5. После завершения регулировки свободного хода

рычага акселератора проверьте корректность его
работы во всех положениях руля.

6. Установите на место топливный бак (стр. 38).

Если и в этом случае не удается добиться нужного
значения свободного хода, необходимо обратиться к
официальному дилеру Honda.
