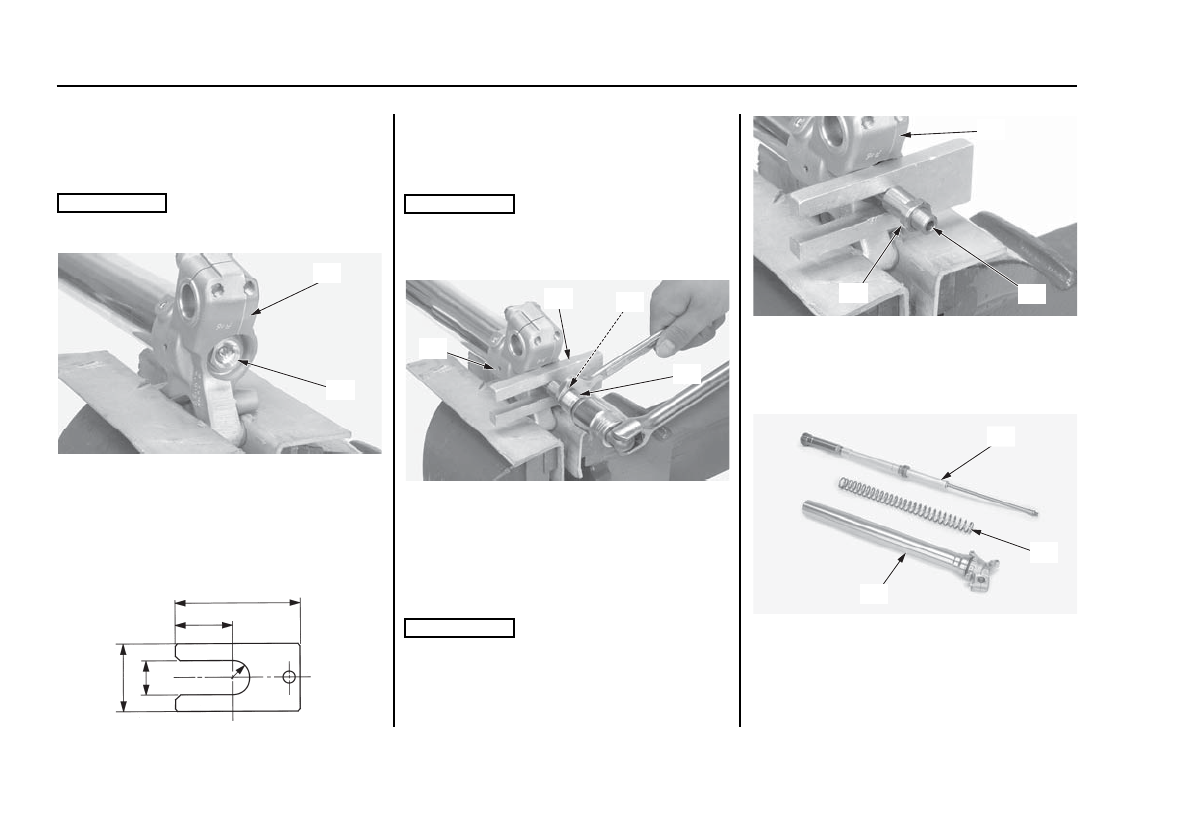

17. Временно установите демпфер вилки
на внешнюю трубу.
18. Зажмите нижний торец (держателя оси) (33)

трубчатого наконечника с помощью куска дерева
или мягких тисков, чтобы не повредить его.

Чрезмерное усилие может повредить держатель оси.

19. Ослабьте центральный болт (34) вилки.

(33) держатель оси

(34) центральный болт вилки

20. Выдавите центральный болт вилки из держателя

оси трубчатого наконечника, нажав на демпфер
вилки.

21. Сделайте стопор из тонкого куска стали (толщиной

1 мм) как показано на рисунке, если вы не
располагаете специальным инструментом.

22. Нажмет на демпфер вилки и вставьте специальный

инструмент либо изготовленный стопор (35) (см.
ниже) между держателем оси (33) контргайкой (36).

23. Удерживая контргайку, извлеките центральный болт

вилки (34) из демпфера вилки.

Не снимайте контргайку со штока поршня демпфера
вилки. Снятие контргайки приведет к падению штока
поршня в демпфер вилки и сделает невозможной
обратную сборку демпфера.

(33) держатель оси

(35) стопор

(34) центральный болт

(36) контргайка

вилки

24. Снимите шток (37) с демпфера вилки.
25. Прикладывая усилие к наконечнику вилки,

извлеките стопор или специальный инструмент,
вставленный между держателем оси (33) и
контргайкой (36).

Старайтесь не повредить контргайку и отверстие
центрального болта.

(33) держатель оси

(37) шток

(36) контргайка

26. Снимите узел демпфера вилки (38) с узла вилки

(39). Извлеките вилку из тисков. Снимите пружину
вилки (40) с вилки.

(38) узел демпфера вилки             (40) пружина вилки
(39) узел вилки

110 Гоночные настройки мотоцикла

Регулировка передней подвески

ПРИМЕЧАНИЕ

(34)

(33)

55 мм

25 мм

30 мм

15 мм

R 7,55

% 7,6 мм

ПРИМЕЧАНИЕ

(33)

(35)

(36)

(34)

ПРИМЕЧАНИЕ

(33)

(37)

(36)

(38)

(40)

(39)
