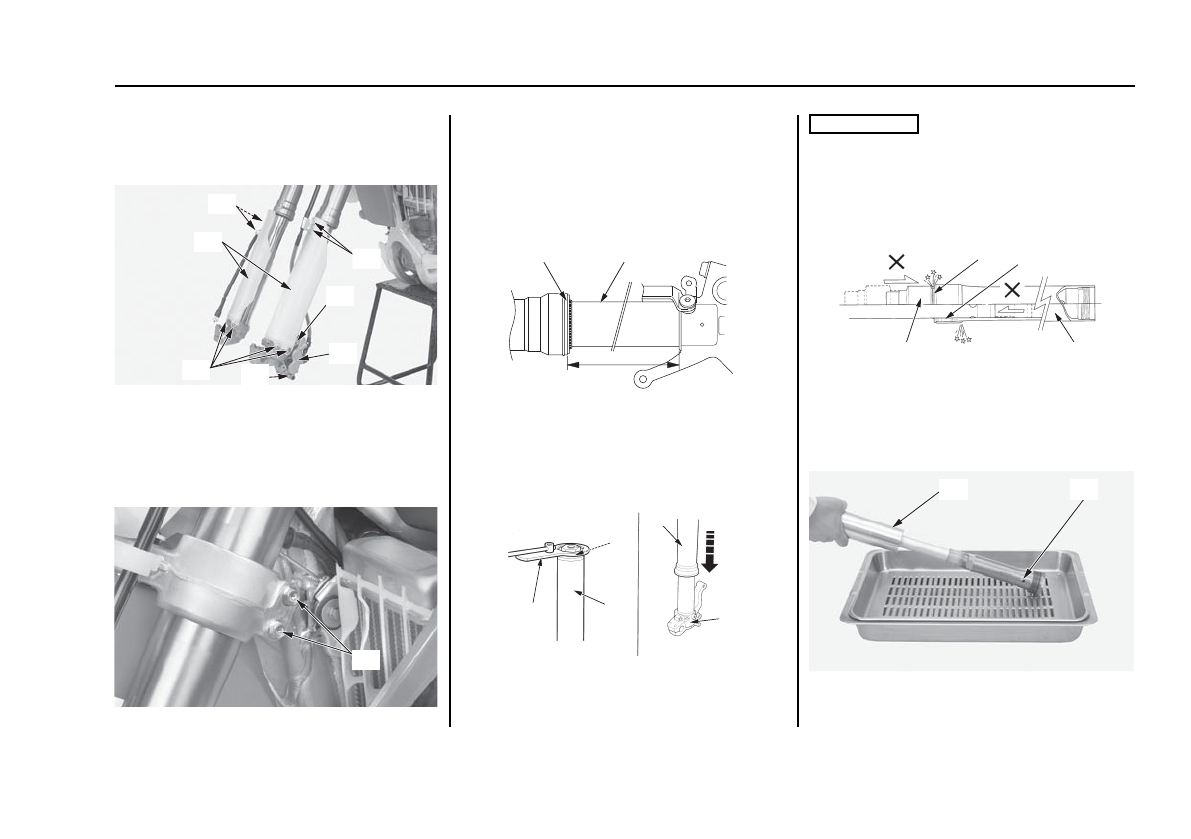

Не держите тормозной  суппорт за тормозной шланг. Не
нажимайте на рычаг тормоза, когда снято переднее
колесо. Это приведет к сжиманию колодок и
последующим трудностям в установке тормозного диска
между прокладок.

(16) болты грязевых щитков         (19) грязевые щитки
(17) болты хомута троса

(20) болты тормозного

указателя пробега

суппорта

за поездку

(21) тормозной

(18) болты хомута

суппорт

тормозного шланга

11. Ослабьте нижние стяжные болты (22) перьев вилки и

извлеките перья вилки.

(22) нижние стяжные болты

12. Проведите чистку всех компонентов передней вилки,

обращая особое внимание на опорные поверхности
трубчатого наконечника (23) и сальника (24).

13. Запишите положение регулятора демпфирующего

усилия отбоя и поверните регулятор против часовой
стрелки до упора.

14. Измерьте расстояние (25) между держателем оси и

внешней трубой. Запишите это расстояние перед
разборкой вилки.

(23) опорная поверхность
(24) сальник
(25) расстояние

15. Удерживая трубу вилки (26), снимите с нее демпфер

вилки (27) с помощью гаечного ключа (28).
Осторожно вставьте трубу вилки в нижнюю часть
трубчатого наконечника (29).

(26) внешняя труба
(27) демпфер вилки
(28) гаечный ключ
(29) нижний торец внешней трубчатого наконечника

При извлечении наконечника вилки существует
опасность выпадания трубы вилки (26) на трубчатый
наконечник (30) и повреждения сальника (24) и
направляющей втулки (31). Придерживайте трубу вилки
и трубчатый наконечник при их извлечении.

(24) сальник

(30) трубчатый наконечник

(26) внешняя труба

(31) направляющая втулка

16. Слейте амортизационную жидкость из внешней

трубы (26). Слейте амортизационную жидкость из
вилки через сливное отверстие (32) демпфера вилки.

(26) внешняя труба

(32) сливное отверстие

(продолжение на следующей странице)

109

Гоночные настройки мотоцикла

Регулировка передней подвески

(17)

(19)

(16)

(20)

(20)

(21)

(18)

(22)

(25)

(24)

(23)

(28)

(26)

(29)

(26)

(27)

ПРИМЕЧАНИЕ

(30)

(24)

(31)

(26)

НЕИСПРАВНА

НЕИСПРАВНА

(26)

(32)
