Задняя подвеска может настраиваться под вес
водителя и дорожные условия путём изменения
предварительного сжатия пружины и регулировки
демпфирующего усилия отбоя.

Узел заднего амортизатора включает демпфирующее
устройство, которое содержит азот под высоким
давлением. Не пытайтесь самостоятельно разбирать
или ремонтировать демпфирующее устройство, для
выполнения этих работ обратитесь к официальному
дилеру Honda. Указания, приводимые в настоящем
Руководстве по эксплуатации, ограничиваются
исключительно регулировкой узла амортизатора.

Механическое или термическое воздействие на
устройство может вызвать его взрыв и привести к
травмированию людей. Обслуживание и утилизация
данного узла должны производиться только
официальным дилером компании Honda или иным
квалифицированным специалистом, располагающим
соответствующим инструментом и оборудованием, а
также Руководством по ремонту.

Для приработки подвески необходимо провести
обкатку нового мотоцикла.

Степень предварительного сжатия пружины
регулируется на холодном двигателе, поскольку для
проведения регулировки необходимо снять глушитель
(стр. 62).
Для контргайки и гайки регулировки степени
предварительного сжатия пружины предусмотрены
опционные специальные гаечные ключи.

1. Перед обслуживанием мотоцикла необходимо

поднять заднее колесо над опорной поверхностью,
установив мотоцикла на подходящую опору.

2. Ослабьте винт хомута соединительной трубки и

верхний крепежный болт подрамника. Снимите
нижние крепежные болты заднего подрамника и
поднимите подрамник. (См. стр. 39).

3. Убедитесь в том, что выставлена стандартная длина

предварительного сжатия. Для проведения
регулировки ослабьте контргайку (1) и
поворачивайте регулятор (2).
Один полный оборот регулировочной гайки
изменяет длину пружины на 1,5 мм.

4. После регулировки, удерживая регулировочную

гайку, затяните контргайку рекомендованным
моментом:

44 Нм

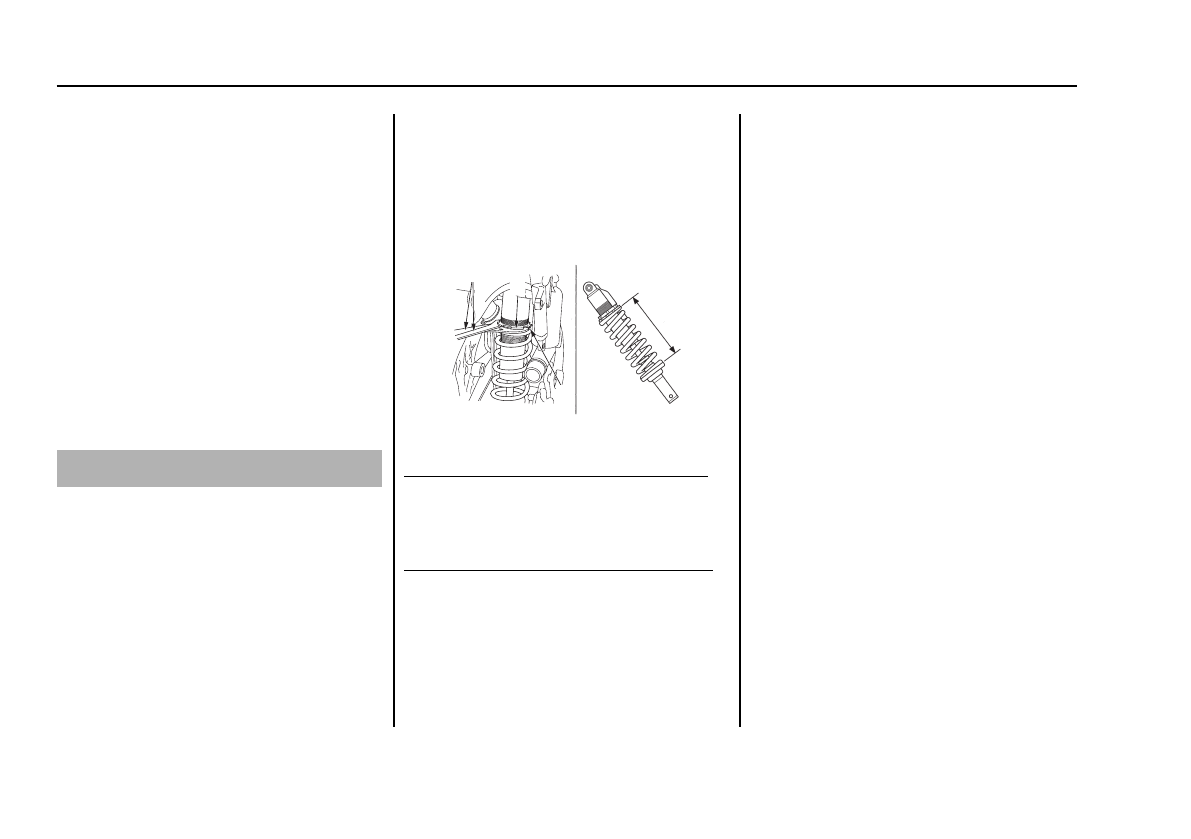

(1) контргайка

(3) гаечный ключ для шпилек

(2) регулировочная

(4) длина пружины

гайка

Для увеличения предварительного сжатия пружины:
Ослабьте контргайку с помощью опционного
специального ключа (3) и поворотом регулировочной
гайки уменьшите длину пружины (4). Минимальная
длина пружины:

243 мм

Для уменьшения предварительного сжатия пружины:
Ослабьте контргайку с помощью опционного
специального ключа (3) и поворотом регулировочной
гайки увеличьте длину пружины (4). Максимальная
длина пружины:

257,6 мм

Каждый оборот регулировочной гайки изменяет
степень предварительного сжатия пружины и длину
пружины. Один оборот равен: длина
пружины/предварительное сжатие пружины:

1,5 мм / 7,2 кг

Специальные ключи используются для поворота
контргайки и регулировочной гайки. Информация об
опционных специальных ключах приведена на странице
159.

Длина предварительного сжатия пружины
(Стандартная пружина)

Стандартная:    256,6 мм
Мин.:                   243 мм

Длина предварительного сжатия пружины (Опционная
пружина)

Мин. (Мягкая 4,55 кгс*мм):     246 мм
Мин. (Жесткая, 5,00 кгс*мм): 246 мм
Мин. (Жесткая, 5,20 кгс*мм): 248 мм

120 Гоночные настройки мотоцикла

Регулировка задней подвески

Предварительное сжатие пружины задней
подвески

(3)

(1)

(2)

(4)
