HONDA CRF250X 2006 - Инструкция по эксплуатации - Страница 125

119

Гоночные настройки мотоцикла

Регулировка передней подвески

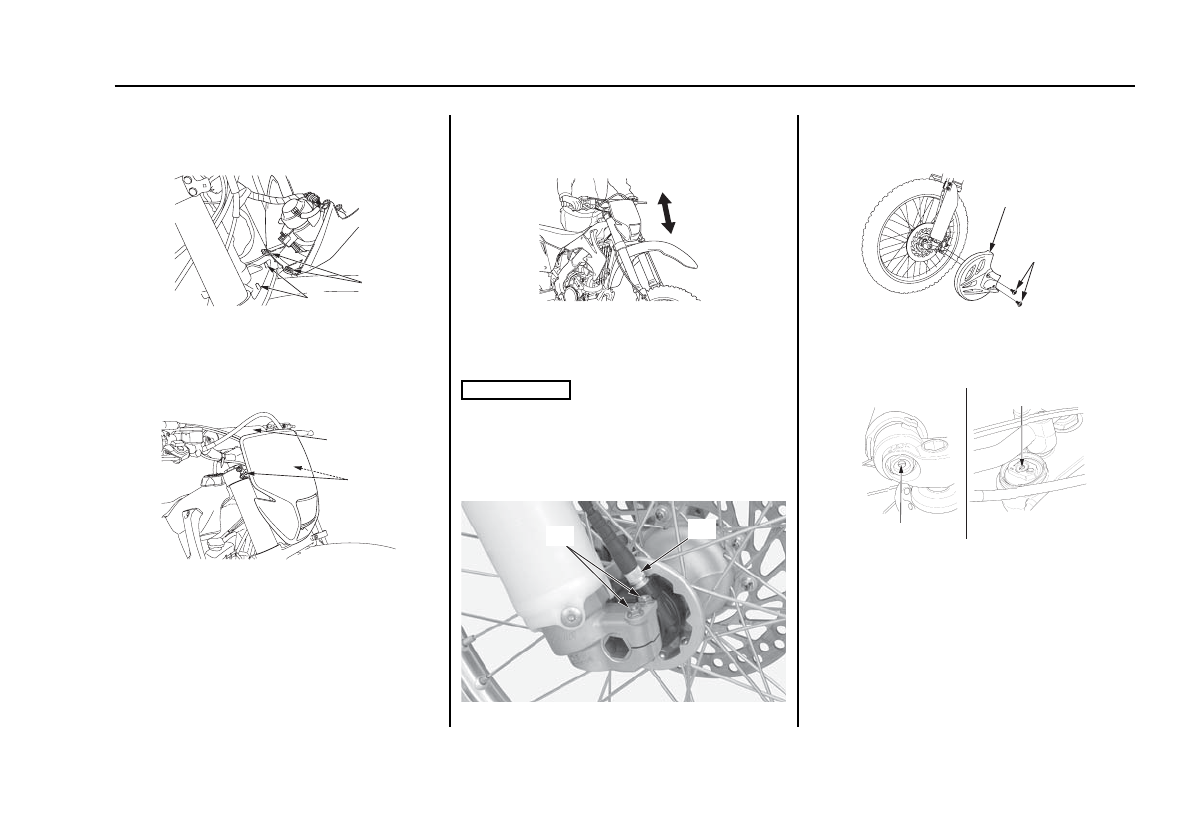

28. Установите на место передний ветрозащитный

щиток, совместив его уплотнители (36) с
фиксаторами (37) на рулевом стержне.

(36) прокладки переднего

(37) фиксаторы

ветрозащитного щитка

29. Установите на место и затяните болты переднего

ветрозащитного щитка (38). Установите на место
накладку руля (39).

(38) болты переднего

(39) накладка руля

ветрозащитного щитка

30. Выжав рычаг переднего тормоза, насколько раз

покачайте переднюю вилку вверх%вниз для
проверки работоспособности переднего тормоза и
посадки оси.

31. Удерживая перья вилки параллельно, поочередно

затяните стяжные болты оси (40)
рекомендованным моментом:

20 Нм

Во избежание повреждения стяжных болтов во время
затяжки необходимо убедиться в том, что вал надежно
установлен на внутреннюю поверхность хомута левого
пера вилки.

32. Установите на место трос указателя пробега за

поездку (41) и надежно затяните контргайку.

(40) стяжные болты оси       (41) трос указателя пробега

33. Установите на место кожух диска (42) и затяните

болты (43) рекомендованным моментом:

13 Нм

(42) кожух диска

(43) болты

34. Приведите регуляторы демпфирования отбоя (44)

и сжатия (45) к исходным настройкам.

(44) регулятор

(45) регулятор

демпфирующего

демпфирующего

усилия отбоя

усилия сжатия

(37)

(36)

(39)

(38)

ПРИМЕЧАНИЕ

(41)

(40)

(42)

(43)

(44)

(45)
