 Nederlands |

53

Bosch Power Tools

1 609 92A 0AA | (14.10.13)

Hoeveelheid spuitmateriaal instellen (zie afbeelding F)

– Draai het stelwiel

15

 om de gewenste hoeveelheid spuit-

materiaal in te stellen:

–

: minimale hoeveelheid spuitmateriaal,

+

: maximale hoeveelheid spuitmateriaal.

Onderhoud en service

Onderhoud en reiniging



Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.



Dompel de elektrische eenheid nooit in oplosmiddel of
water onder.

Reinig het huis alleen met een vochtige

doek.

Reiniging (zie afbeeldingen H – I)

Een goede reiniging is een voorwaarde voor het juiste gebruik
van het spuitpistool. Als er geen reiniging of geen juiste reini-
ging plaatsvindt, vervalt de garantie.

Reinig het spuitpistool en het reservoir voor spuitmateriaal al-
tijd met het geschikte verdunningsmiddel (oplosmiddel of
water) voor het gebruikte spuitmateriaal.

Reinig de sproei- en luchtgaatjes van het spuitpistool nooit
met een spits metalen voorwerp.

Giet verdund spuitmateriaal dat u wilt bewaren niet terug bij
het originele spuitmateriaal.

Reinig het spuitpistool grondig nadat u spuitmiddelen hebt
gebruikt die schadelijk voor de gezondheid zijn.

– Trek de netstekker uit het stopcontact en druk de bedie-

ningsschakelaar

16

 van het spuitpistool in, zodat het spuit-

materiaal in het reservoir kan teruglopen.

– Verwijder de elektrische eenheid. (zie pagina 51)
– Schroef het reservoir

11

 eraf en giet het resterende spuit-

materiaal opnieuw bij het originele spuitmateriaal.

– Vul het reservoir met verdunningsmiddel (oplosmiddel of

water) en schroef het vast op het spuitpistool.

– Schud het spuitpistool meermaals.
– Verbind het spuitpistool weer met de elektrische eenheid.

(zie pagina 51)

– Steek de netstekker in het elektrische stopcontact, druk

op de bedieningsschakelaar en spuit het verdunningsmid-
del in een lege materiaalverpakking.

– Herhaal de procedure tot er helder verdunningsmiddel uit

het spuitpistool komt.

– Trek de netstekker uit het stopcontact en verwijder de

elektrische eenheid.

– Maak het reservoir

11

 volledig leeg.

– Controleer of de stijgbuis

10

 met de reservoirpakking

13

vrij van spuitmateriaal en onbeschadigd is.

– Reinig het reservoir en het spuitpistool van buiten met een

doek die met verdunningsmiddel is bevochtigd.

– Schroef de wartelmoer

14

 en de luchtkap

13

 los.

– Reinig de sproeier

20

 en de sproeiernaald met verdun-

ningsmiddel.

Van tijd tot tijd moet ook de sproeierpakking

21

 worden

schoongemaakt.

– Verwijder de sproeier

20

 en de sproeierpakking

21

.

Maak eventueel gebruik van een spits voorwerp, omdat de
sproeierpakking vast op het spuitpistool zit.

– Reinig de sproeierpakking met verdunningsmiddel.
– Plaats de sproeierpakking weer in het spuitpistool. De

groef moet van het spuitpistool weg wijzen.

– Steek de sproeier op het spuitpistool en draai de sproeier

in de juiste stand.

– Steek de luchtkap

13

 op de sproeier en draai deze met de

wartelmoer

14

 vast.

Ontluchtingsslang schoonmaken (zie afbeelding G)

Als de ontluchtingsslang

17

 met spuitmateriaal verontreinigd

is, moet deze gereinigd worden.

– Verwijder de afdekking voor de ontluchting

12

.

– Trek de ontluchtingsslang

17

 los.

– Schroef het ontluchtingsventiel

18

 los.

– Verwijder de membraan

19

.

– Reinig de ontluchtingsslang, het ontluchtingsventiel en het

membraan met geschikt verdunningsmiddel.

– Breng na de reiniging eerst het membraan weer aan. Let er-

op dat de lange pen omhoog wijst.

– Schroef het ontluchtingsventiel weer vast.
– Steek vervolgens de ontluchtingsslang eerst op het ventiel

en vervolgens boven op het spuitpistool.

– Breng de afdekking weer aan.

Luchtfilter vervangen (zie afbeelding L)
Opmerking:

Gebruik het elektrische gereedschap nooit zon-

der luchtfilter. Zonder luchtfilter kan vuil worden aangezogen
en de werking van het elektrische gereedschap worden beïn-
vloed.

Als het luchtfilter vuil is, moet het worden vervangen.

– Draai  de  schroef

7

 los.

– Verwijder de luchtfilterafscherming

3

.

– Vervang de luchtfilters.
– Sluit de luchtfilterafdekking en draai de schroef weer vast.

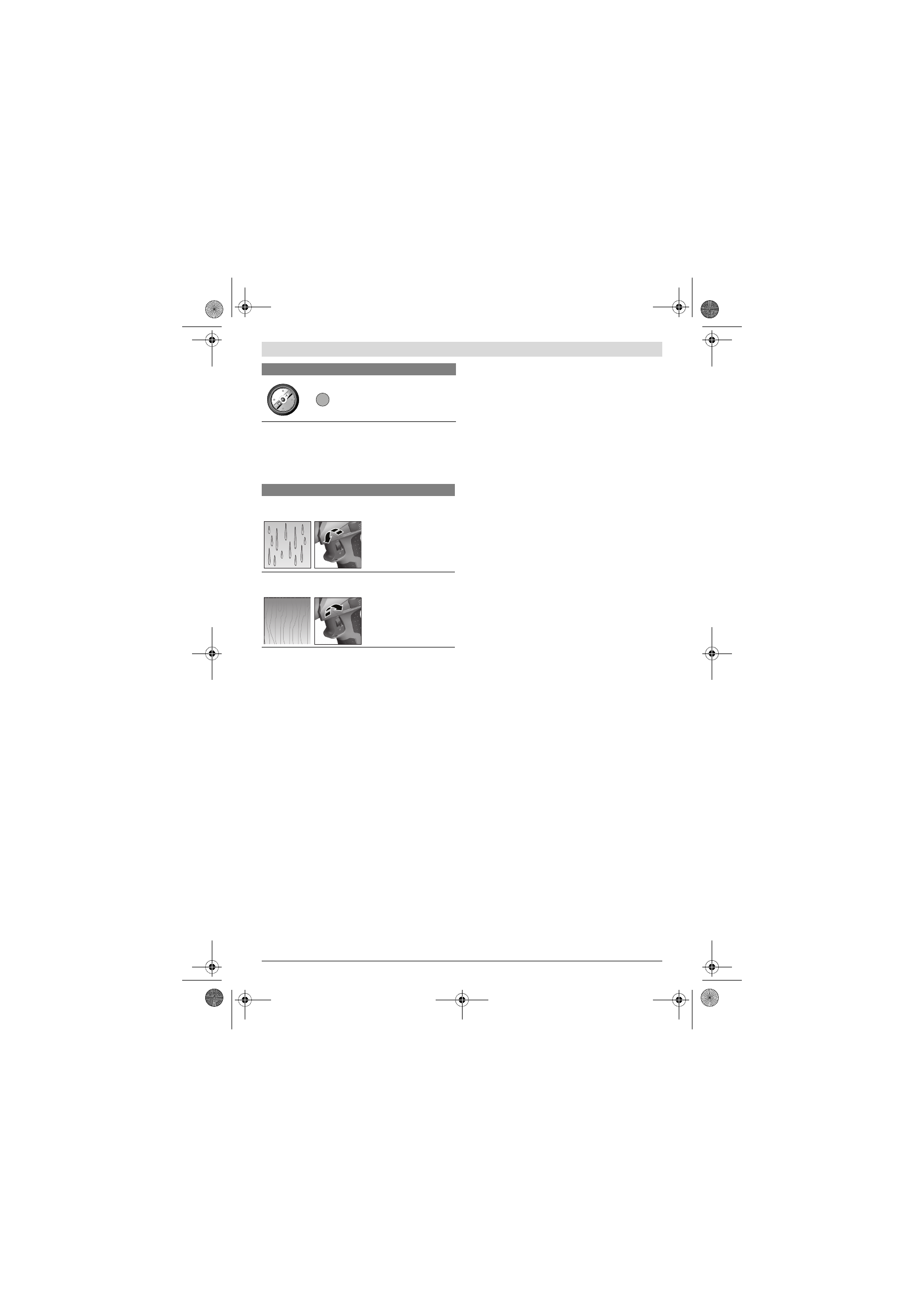

C

Rondstraal voor hoeken, randen
en moeilijk bereikbare plaatsen

Hoeveelheid spuitmateriaal

Instelling

Te veel spuitmateriaal op het
spuitoppervlak:

De hoeveelheid spuitma-
teriaal moet worden ver-
minderd.

– Draai het stelwiel

15

 in

de richting

–

.

Te weinig spuitmateriaal op het
spuitoppervlak:

De hoeveelheid spuitma-
teriaal moet worden ver-
groot.

– Draai het stelwiel

15

 in

de richting

+

.

Luchtkap

Spuitstraal Gebruik
