180

 | Hrvatski

1 609 92A 0AA | (14.10.13)

Bosch Power Tools

Namještanje količine prskanog materijala (vidjeti sliku F)

– Okrenite kotačić za namještanje

15

, za namještanje želje-

ne količine prskanog materijala:

–

: minimalna količina prskanog materijala,

+

: maksimalna količina prskanog materijala.

Održavanje i servisiranje

Održavanje i čišćenje



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Električnu jedinicu nikada ne uranjajte u otapalo ili u
vodu.

Kućište čistite samo sa vlažnom krpom.

Čišćenje (vidjeti slike H – I)

Stručno čišćenje je preduvjet za besprijekoran rad pištolja za
prskanje. U slučaju manjkavog ili nestručnog čišćenja, proi-
zvođač uređaja ne može dati nikakvo jamstvo.

Pištolj za prskanje i spremnik prskanog materijala čistite uvi-
jek sa odgovarajućim sredstvom za razrjeđivanje (otapalo ili
voda) za korišteni materijal prskanja.

Sapnice i otvore za zrak pištolja za prskanje nikada ne čistite
sa šiljatim metalnim predmetima.

Razrijeđeni materijal za prskanje za spremanje nikada ponov-
no ne vraćajte u ambalažu sa originalnim materijalom za pr-
skanje.

Pištolj za prskanje temeljito očistite kada se koristi sredstvo
za prskanje štetno za zdravlje.

– Za vraćanje prskanog materijala u spremnik, izvucite mrež-

ni utikač i pritisnite radni prekidač

16

.

– Skinite električnu jedinicu. (vidjeti stranicu 178)
– Odvijte spremnik

11

 a preostali materijal za prskanje ulijte

natrag u originalni materijal.

– Napunite u spremnik razrjeđivač (otapalo ili vodu) i čvrsto

ga navrnite na pištolj za prskanje.

– Više puta protresite pištolj za prskanje.
– Ponovno spojite pištolj za prskanje sa električnom jedini-

com. (vidjeti stranicu 178)

– Utaknite mrežni utikač u mrežnu utičnicu, pritisnite radni

prekidač i prskajte razrjeđivač u praznu dozu materijala.

– Ponavljajte ovaj postupak toliko često sve dok iz pištolja za

prskanje ne počne izlaziti čisti razrjeđivač.

– Izvucite mrežni utikač i skinite električnu jedinicu.
– Do kraja ispraznite spremnik

11

.

– Provjerite da li je uzlazna cijev

10

 s brtvom spremnika

13

čista, bez sredstva za prskanje i neoštećena.

– Očistite spremnik i pištolj za prskanje sa vanjske strane sa

krpom namočenom u razrjeđivač.

– Odvijte završnu maticu

14

 i zračnu kapu

13

.

– Razrjeđivačem očistite sapnicu

20

 i iglu sapnice.

Povremeno se mora dodatno očistiti brtva sapnice

21

.

– Skinite  sapnicu

20

 i brtvu sapnice

21

.

Eventualno si pomognite sa šiljatim predmetom, jer brtva
sapnice čvrsto sjedi na pištolju za prskanje.

– Brtvu sapnice očistite sa razrjeđivačem.
– Ugradite brtvu sapnice ponovno u pištolj za prskanje. Kod

toga pazite na položaj utora pištolja za prskanje.

– Nataknite sapnicu na tijelo pištolja za prskanje i okrenite je

u ispravan položaj.

– Nataknite kapu za zrak

13

 na sapnicu i stegnite je sa završ-

nom maticom

14

.

Čišćenje odzračnog crijeva (vidjeti sliku G)

Ako bi se odzračno crijevo

17

 zaprljalo sa prskanim materija-

lom, ono se mora očistiti.

– Skinite poklopac za odzračivanje

12

.

– Skinite odzračno crijevo

17

.

– Odvijte odzračni ventil

18

.

– Izvadite membranu

19

.

– Sa odgovarajućim razrjeđivačem očistite odzračno crijevo,

odzračni ventil i membranu.

– Nakon čišćenja najprije ponovno ugradite membranu. Pa-

zite da je duži trn okrenut prema gore.

– Ponovno navrnite odzračni ventil.
– Nakon toga nataknite odzračno crijevo najprije na ventil, a

zatim gore na pištolj za prskanje.

– Ponovno ugradite poklopac.

Zamjena filtera za zrak (vidjeti sliku L)
Napomena:

Sa električnim alatom nikada ne radite bez filtera

za zrak. Bez filtera za zrak bi se mogla usisati prljavština i to
utječe na rad električnog alata.

Kada je filter za zrak zaprljan, on se mora zamijeniti.

– Otpustite vijak

7

.

– Skinite poklopac filtera za zrak

3

.

– Zamijenite filter za zrak.
– Zatvorite poklopac filtera za zrak i ponovno stegnite vijak.

Zbrinjavanje materijala

Razrjeđivač i ostaci prskanog materijala moraju se zbrinuti na
ekološki prihvatljiv način. Kod toga se pridržavajte uputa za
zbrinjavanje od proizvođača i važećih propisa za zbrinjavanje
posebnog otpada.

Kemikalije štetne za okoliš ne smiju dospjeti u tlo, u podze-
mne vode ili u površinske vode. Ekološki štetne kemikalije ne
izlijevajte u kanalizaciju!

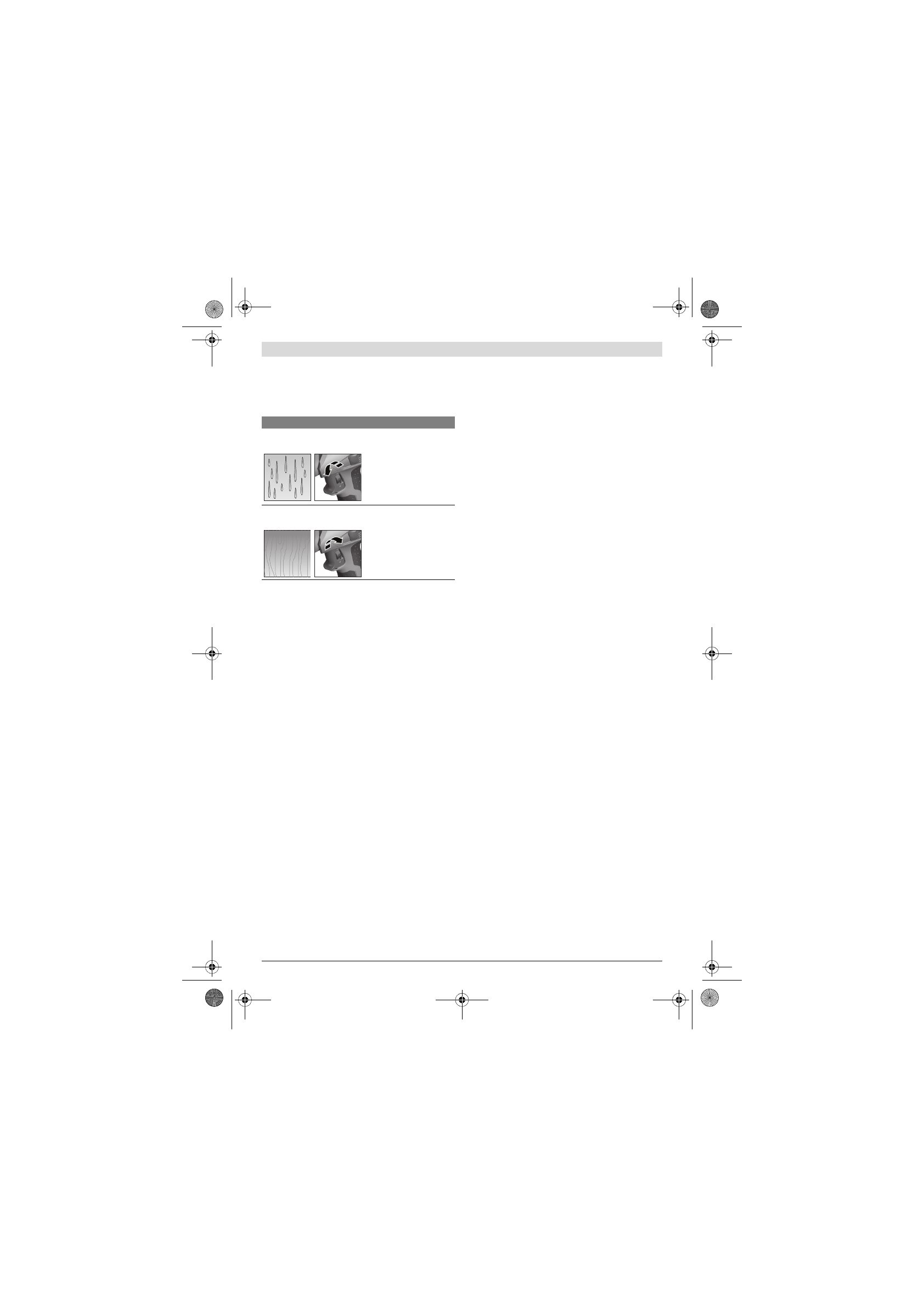

Količina prskanog materijala

Namještanje

Previše prskanog materijala na
površini prskanja:

Količina prskanog materi-
jala mora se smanjiti.

– Okrenite kotačić za

namještanje

15

 u

smjeru

–

.

Premalo prskanog materijala na
površini prskanja:

Količina prskanog materi-
jala mora se povećati.

– Okrenite kotačić za

namještanje

15

 u

smjeru

+

.
