104

 | Česky

1 609 92A 0AA | (14.10.13)

Bosch Power Tools

– Proces stříkání začněte mimo stříkanou plochu.
– Stříkací pistolí pohybujte podle nastaveného rozprašova-

cího obrazu rovnoměrně napříč nebo sem a tam.
Stejnoměrná kvalita povrchu vznikne, pokud se pruhy o
4 – 5 cm  překrývají.

– Vyhněte se přerušení uvnitř stříkané plochy.

Rovnoměrné vedení stříkací pistole poskytuje jednolitou kva-
litu povrchu.

Nestejnoměrná vzdálenost a úhel stříkání vedou k silné tvorbě
mlhy z barvy a tím nestejnoměrnému povrchu.

– Proces stříkání ukončete mimo stříkanou plochu.

Nikdy nestříkejte tak dlouho, aby byla nádobka na stříkaný
materiál úplně prázdná. Pokud již nasávací trubka není pono-
řená ve stříkaném materiálu, stříkaný paprsek se přeruší
a vznikne nestejnoměrný povrch.

Pokud se na trysce a na vzduchovém víčku usadí stříkaný ma-
teriál, vyčistěte oba díly používaným ředidlem.

Upozornění:

Elektronářadí odložte jen na rovnou a čistou plo-

chu, aby se nemohlo převrátit.

Nastavení rozprašovacího obrazu (viz obr. E)



Nikdy neobsluhujte ovládací spínač 16 zatímco přesta-
vujete vzduchové víčko 13.

– Povolte převlečnou matici

14

.

– Otočte vzduchové víčko

13

 do požadované polohy.

– Převlečnou  matici  opět  utáhněte.

Nastavení množství stříkaného materiálu (viz obr. F)

– Pro nastavení požadovaného množství stříkaného materiá-

lu otáčejte nastavovací kolečko

15

:

–

: minimální množství stříkaného materiálu,

+

: maximální množství stříkaného materiálu.

Údržba a servis

Údržba a čištění



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Nikdy neponořujte elektrojednotku do rozpouštědla
nebo do vody.

Těleso čistěte pouze navlhčeným hadří-

kem.

Čištění (viz obr. H – I)

Přiměřené čištění je předpokladem pro bezvadný provoz stří-
kací pistole. Při chybějícím nebo nepřiměřeném čištění nebu-
dou převzaty žádné záruční nároky.

Čistěte stříkací pistoli a nádobku na stříkaný materiál vždy pří-
slušným ředidlem (rozpouštědlo nebo voda) pro použitý stří-
kaný materiál.

Nikdy nečistěte tryskové a vzduchové otvory stříkací pistole
špičatými kovovými předměty.

Rozředěný stříkaný materiál kvůli uskladnění nedávejte opět
zpátky k původnímu stříkanému materiálu.

Pokud jste použili zdraví škodlivý stříkaný materiál, vyčistěte
stříkací pistoli velmi důkladně.

– Vytáhněte  síťovou zástrčku a stlačte ovládací spínač

16

,

aby mohl stříkaný materiál natéct zpět do nádobky.

– Odejměte elektrojednotku. (viz strana 103)
– Odšroubujte nádobku

11

 a vylijte zbývající stříkaný mate-

riál zpět do originální nádoby se stříkaným materiálem.

– Naplňte ředidlo (rozpouštědlo nebo vodu) do nádobky a

našroubujte ji pevně na stříkací pistoli.

– Několikrát stříkací pistolí zatřeste.
– Spojte stříkací pistoli s elektrojednotkou. (viz strana 103)
– Zastrčte  síťovou zástrčku do zásuvky, stlačte ovládací spí-

nač a vystříkejte ředidlo do prázdné nádoby od materiálu.

– Opakujte proces tolikrát, až ze stříkací pistole prýští čisté

ředidlo.

– Vytáhněte  síťovou zástrčku a odejměte elektrojednotku.
– Nádobku

11

 zcela vyprázdněte.

– Zkontrolujte, zda nasávací trubka

10

 s těsněním nádobky

13

 není poškozená a neobsahuje stříkaný materiál.

– Vyčistěte nádobku a stříkací pistoli vně hadříkem navlhče-

ným v ředidle.

– Odšroubujte převlečnou matici

14

 a vzduchové víčko

13

.

– Ředidlem vyčistěte trysku

20

 a jehlu trysky.

Příležitostně musí být navíc vyčištěno těsnění trysky

21

.

– Odejměte trysku

20

 a těsnění trysky

21

.

Když těsnění trysky pevně sedí na stříkací pistoli, vezměte
si případně na pomoc špičatý předmět.

– Těsnění trysky vyčistěte ředidlem.

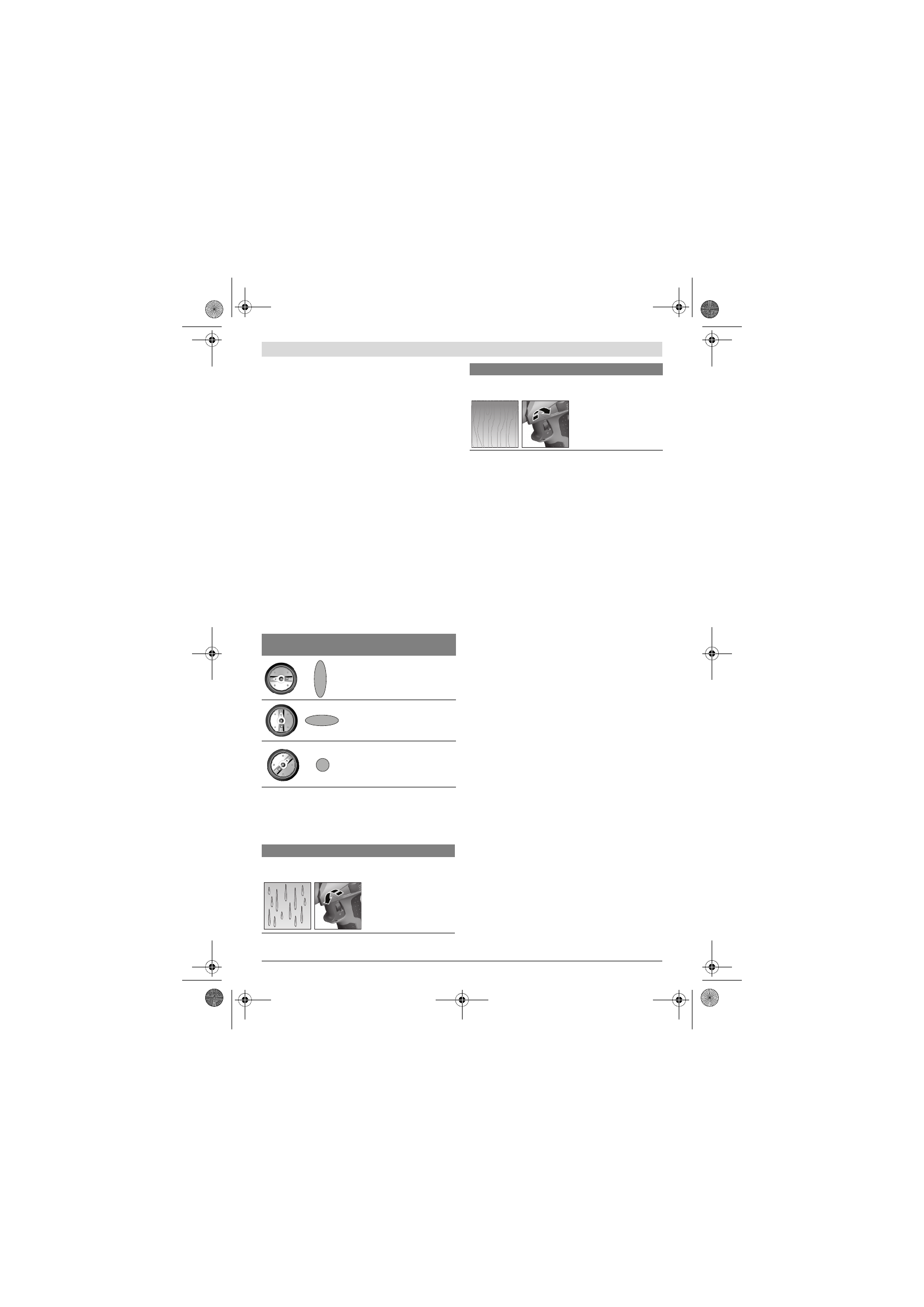

Vzduchové
víčko

Stříkaný
paprsek

Použití

A

Svislý plochý proud pro horizon-
tální směr práce

B

Vodorovný plochý proud pro ver-
tikální směr práce

C

Kruhový proud pro rohy, hrany a
těžko přístupná místa

Množství stříkaného materiálu Nastavení

Příliš mnoho stříkaného materiálu
na stříkané ploše:

Množství stříkaného ma-
teriálu musí být sníženo.

– Otočte  nastavovací  ko-

lečko

15

 směr

–

.

Příliš málo stříkaného materiálu
na stříkané ploše:

Množství stříkaného ma-
teriálu musí být zvýšeno.

– Otočte  nastavovací  ko-

lečko

15

 směr

+

.

Množství stříkaného materiálu Nastavení
