 | Italiano

1 609 92A 0AA | (14.10.13)

Bosch Power Tools

Regolazione della quantità del liquido da spruzzare
(vedi figura F)

– Ruotare la rotellina di regolazione

15

 per regolare la quan-

tità desiderata del liquido da spruzzare:

–

: minima quantità di liquido da spruzzare,

+

: massima quantità di liquido da spruzzare.

Manutenzione ed assistenza

Manutenzione e pulizia



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.



Non immergere mai l’elettroutensile in solvente oppu-
re acqua.

Pulire la carcassa esclusivamente con un panno

umido.

Pulizia (vedi figure H – I)

Una pulizia corretta è il presupposto per un funzionamento
perfetto della pistola a spruzzo. In caso di pulizia non effettua-
ta oppure effettuata non correttamente non saranno ricono-
sciute richieste di garanzia.

Pulire sempre la pistola a spruzzo ed il serbatoio per il liquido
da spruzzare con il relativo diluente (solvente oppure acqua)
utilizzato per il liquido da spruzzare.

Non pulire mai i fori della bocchetta e dell’aria della pistola a
spruzzo con oggetti metallici appuntiti.

Per la conservazione non rimettere nuovamente liquido da
spruzzare diluito nel liquido da spruzzare originale.

Pulire molto accuratamente la pistola a spruzzo se sono stati
impiegati liquidi da spruzzare dannosi per la salute.

– Togliere la spina di rete e premere l’interruttore di coman-

do

16

 affinché il liquido da spruzzare possa tornare indie-

tro nel serbatoio.

– Rimuovere l’unità elettrica. (vedi pagina 44)
– Svitare il serbatoio

11

 e svuotare il restante liquido nel

contenitore originario.

– Versare il diluente (solvente o acqua) nel serbatoio ed av-

vitare lo stesso alla pistola a spruzzo.

– Scuotere più volte la pistola a spruzzo.
– Collegare nuovamente la pistola a spruzzo all’unità elettri-

ca. (vedi pagina 44)

– Inserire la spina di rete nella presa, premere l’interruttore

di comando e spruzzare il diluente in una lattina di materia-
le vuota.

– Ripetere l’operazione fino a quando dalla pistola a spruzzo

fuoriesce diluente limpido.

– Togliere la spina di rete e rimuovere l’unità elettrica.
– Svuotare completamente il serbatoio

11

.

– Controllare che il tubo montante

10

 con la guarnizione del

serbatoio

13

 siano liberi da liquido da spruzzare e non sia-

no danneggiati.

– Pulire esternamente il serbatoio e la pistola a spruzzo con

un panno inumidito di diluente.

– Svitare il dado a risvolto

14

 ed il coperchio dell’aria

13

.

– Pulire la bocchetta

20

 e l’ago del polverizzatore con diluen-

te.

Di tanto in tanto deve essere pulita anche la guarnizione della
bocchetta

21

.

– Togliere  la  bocchetta

20

 e la guarnizione della bocchetta

21

.

Utilizzare eventualmente un oggetto appuntito in quando la
guarnizione della bocchetta è alloggiata saldamente sulla pi-
stola a spruzzo.

– Pulire la guarnizione della bocchetta con diluente.
– Inserire nuovamente la guarnizione della bocchetta nella

pistola a spruzzo. Prestare attenzione affinché la scanala-
tura non sia rivolta verso la pistola a spruzzo.

– Inserire la bocchetta sul corpo della pistola a spruzzo e ruo-

tarla in posizione corretta.

– Applicare il coperchio dell’aria

13

 sulla bocchetta e serrar-

lo saldamente con il dado a risvolto

14

.

Pulizia del tubo flessibile di sfiato (vedi figura G)

Se il tubo flessibile di sfiato

17

 è sporco di liquido da spruzza-

re è necessario pulirlo.

– Rimuovere la copertura per lo sfiato

12

.

– Rimuovere il tubo flessibile di sfiato

17

.

– Svitare la valvola di sfiato

18

.

– Estrarre la membrana

19

.

– Pulire il tubo flessibile di sfiato, la valvola di sfiato e la

membrana con il relativo diluente.

– Dopo la pulizia inserire nuovamente per prima la membra-

na. Prestare attenzione affinché la spina più lunga sia rivol-
ta verso l’alto.

– Avvitare di nuovo la valvola di sfiato.

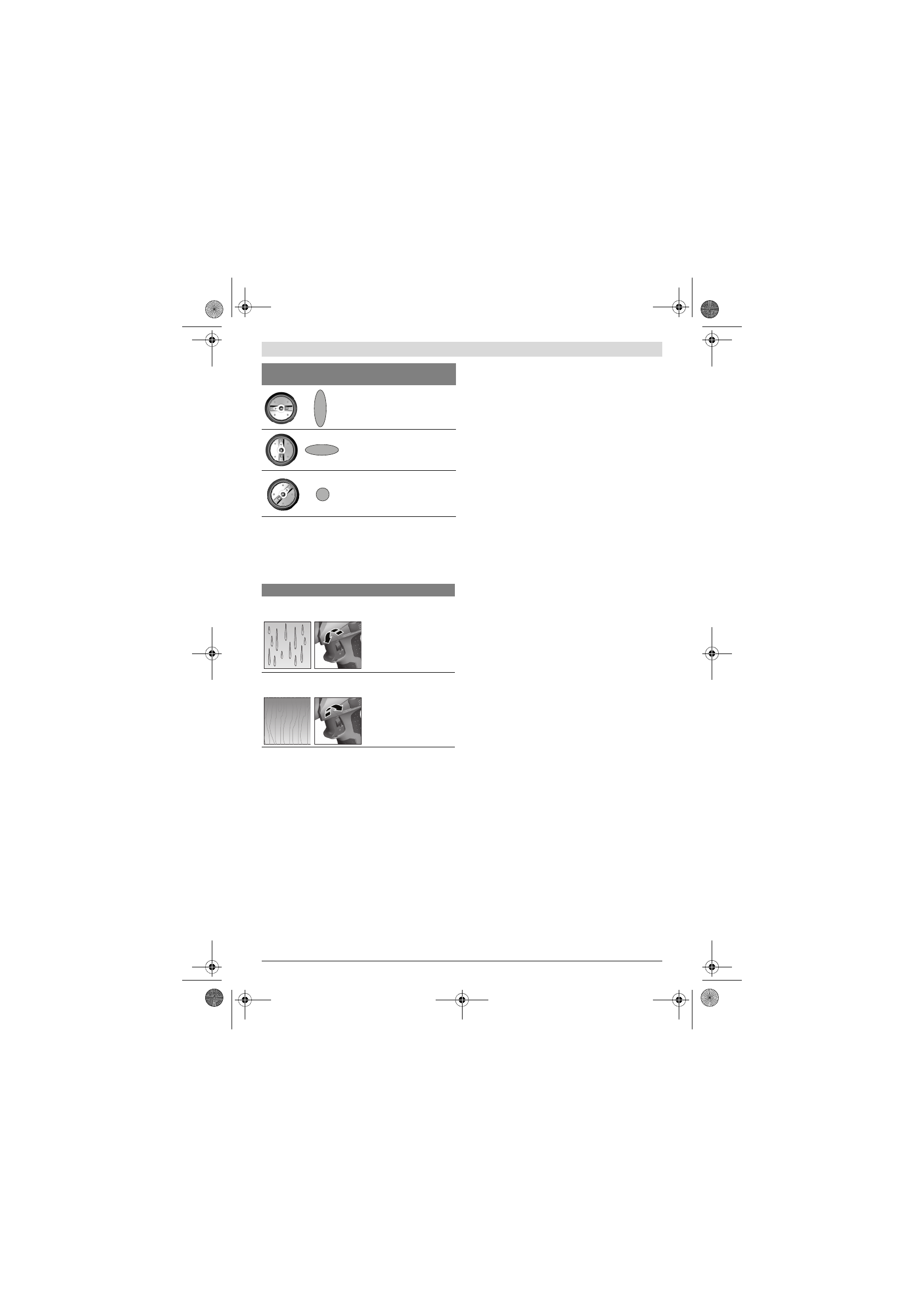

Coperchio
dell’ari

Getto pol-
verizzato

Applicazione

A

Getto piatto verticale per direzio-
ne di lavoro orizzontale

B

Getto piatto orizzontale per dire-
zione di lavoro verticale

C

Getto rotondo per angoli, spigoli e
punti di difficile accesso

Quantità di liquido da spruzzare Regolazione

Troppo liquido spruzzato sulla su-
perficie da spruzzare:

La quantità di liquido da
spruzzare deve essere ri-
dotta.

– Ruotare la rotellina di

regolazione

15

 direzio-

ne

–

.

Troppo poco liquido spruzzato
sulla superficie da spruzzare:

La quantità di liquido da
spruzzare deve essere au-
mentata.

– Ruotare la rotellina di

regolazione

15

 direzio-

ne

+

.
