Заправка машины; v b; Spool; Spool - Janome ArtDecor 7180 - Инструкция по эксплуатации - Страница 23

21

вНИмаНИе

:

Перед заправкой отключите питание машины.

z

  Выключите питание машины.

Обведите нить вокруг верхнего нитенаправителя.

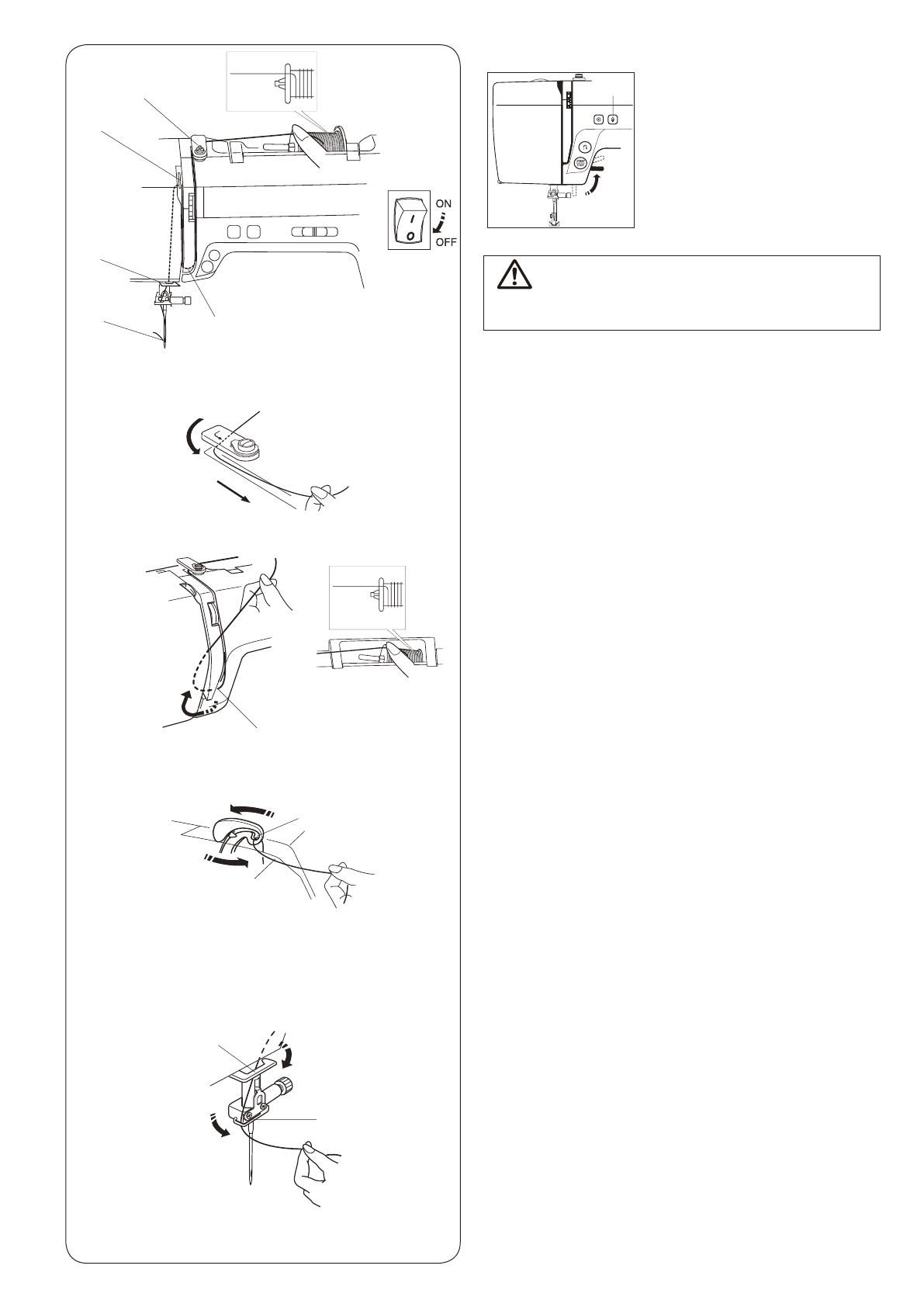

Заправка машины

x

 Удерживая нить рукой около катушки

w

,

пропустите нить вниз с правой стороны
нитенаправительной пластины

e

.

w

 Катушка

e

 Пластина

c

 Крепко удерживая нить, поднимите её наверх,

затем назад и в ушко рычага нитеводителя.

r

 Ушко рычага нитеводителя

v

 Ведите нить вниз вдоль левой стороны

и пропустите нить сквозь нижний
нитенаправитель. Протяните нить слева
за направитель на иглодержателе.

t

 Нижний нитенаправитель

y

 Направитель на иглодержателе

b

 Воспользуйтесь нитевдевателем, чтобы заправить

нить в иглу (см.стр 22).

Поднимите прижимную лапку.
Нажмите на кнопку подъёма/
опускания иглы

q

 и поднимите

рычаг нитеводителя
в наивысшее положение.

  q

 Кнопка подъёма /

     опускания иглы

21
