13

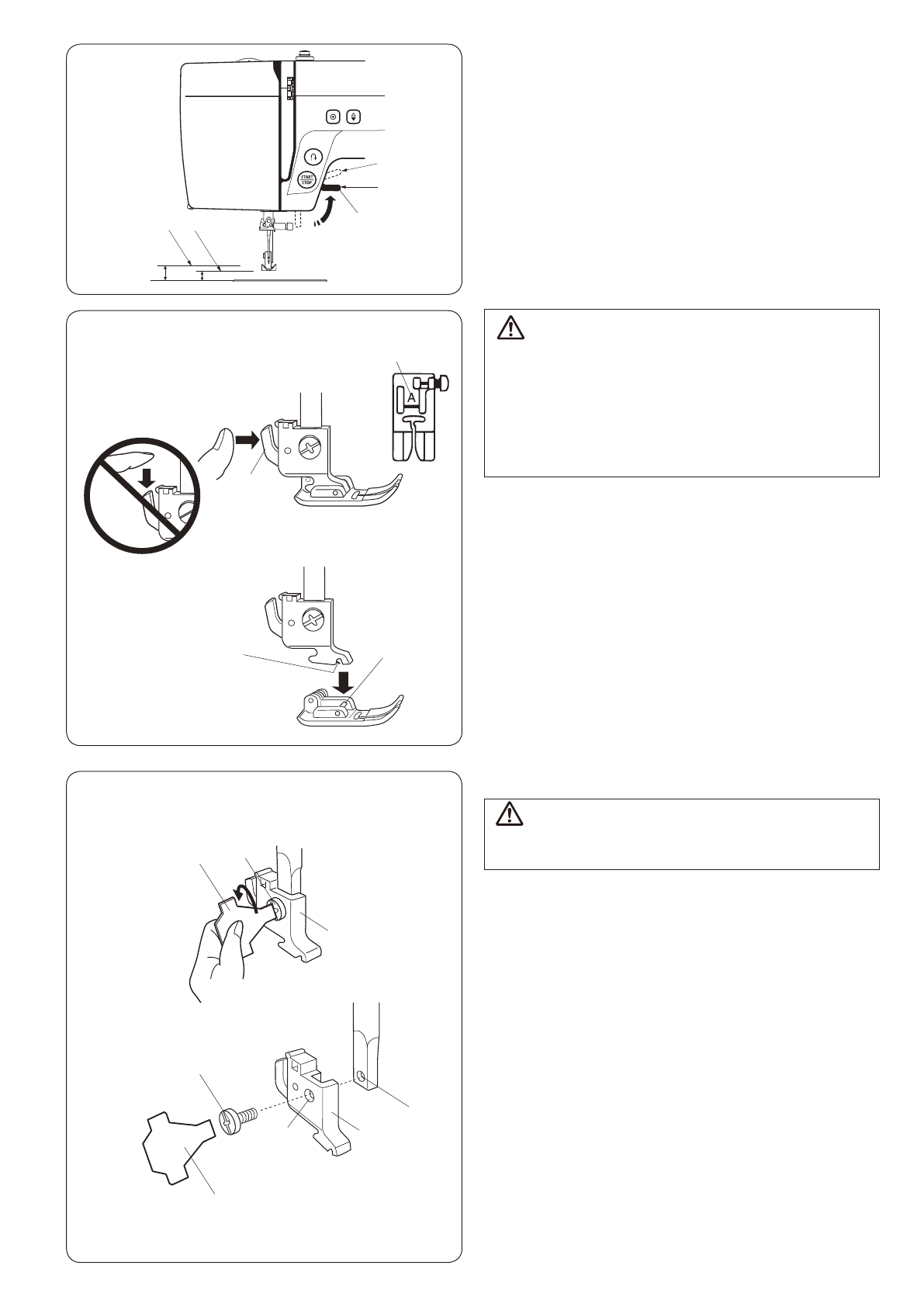

Рычаг подъёма прижимной лапки

Рычаг подъема прижимной лапки поднимает и
опускает прижимную лапку.
Вы можете поднять лапку на 1/4” (0,7 см) выше
обычного положения для быстрой смены прижимной
лапки или для свободного расположения объёмных
материалов под лапкой.


q

  Рычаг подъёма прижимной лапки

w

  Обычное поднятое положение

e

  Наивысшее положение

Смена прижимной лапки

вНИмаНИе:

• Перед заменой лапки ОТКЛЮЧАЙТЕ питание
машины.
• Всегда используйте соответствующую лапку для
выбранного стежка. Неправильная лапка может
стать причиной поломки иглы. Каждая лапка
промаркирована соответствующей буквой.


q

  Соответствующая буква

Как снять прижимную лапку

Поверните маховое колесо против часовой стрелки,
поднимите иглу в верхнее положение. Поднимите
прижимную лапку и нажмите на рычаг позади
держателя лапки.


w

  Рычаг

Как установить прижимную лапку

Расположите выбранную прижимную лапку
так, чтобы стержень на лапке находился прямо
под выемкой держателя. Опустите держатель лапки
и пристегните лапку.


e

  Выемка

r

  Стержень

Как снять и установить держатель лапки

       вНИмаНИе:

Перед сменой держателя лапки ОТКЛЮЧАЙТЕ
питание машины.

Чтобы снять держатель лапки

Поверните отверткой установочный винт против
часовой стрелки и снимите его.


q

  Установочный винт

w

  Держатель лапки

e

  Отвертка

Чтобы установить держатель лапки

Сопоставьте отверстия в держателе лапки
с отверстием на прижимном стержне.
Вставьте винт в отверстие.
Отверткой затяните винт по часовой стрелке.


r

  Отверстие

t

  Отверстие на прижимном стержне

13

Changing the Presser Foot

    CAUTION:

•  Turn OFF the power switch before changing the

foot.

•  Always use the proper foot for the selected pattern.

  The wrong foot can cause the needle to break.

Each foot is marked with an identification letter.

q

  Identification letter

r

e

w

Presser Foot Lifter

The presser foot lifter raises and lowers the presser foot.

You can raise the foot about 1/4˝ (0.7 cm) higher than the

normal up position for easy removal of the presser foot,

or to help you place thick material under the foot.


q

  Presser foot lifter

w

  Normal up position

e

  Highest position

Removing and Attaching the Foot Holder

       CAUTION:

Turn OFF the power switch before detaching or

attaching foot holder.

Removing the foot holder

Remove the setscrew by turning it counterclockwise with

a screwdriver.

q

  Setscrew

q

t

r

w

q

q

e
w

w

e

Removing the presser foot

Raise the needle to its highest position by turning the

handwheel counterclockwise. Raise the presser foot, and

press the lever on the back of the foot holder.

w

  Lever

Attaching the presser foot

Place the selected presser foot so that the pin on the foot

lies just under the groove in the foot holder.

Lower the presser bar to lock the foot into the place.

e

  Groove

r

  Pin

e

w

q

e

w

  Foot holder

e

  Screwdriver

Attaching the foot holder

Align the hole in the foot holder with the threaded hole in

the presser bar.

Fit the setscrew into the hole.

Tighten the setscrew by turning it clockwise with the

screwdriver.

r

  Hole

t

  Threaded hole
