 Dansk |

93

Bosch Power Tools

1 609 92A 04K | (31.10.12)

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-
ger.

I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i hårdt og blødt træ samt i
spån- og fiberplader. Det er muligt at udføre vandrette ge-
ringsvinkler på – 52 °  til +60 °  samt lodrette geringsvinkler på
– 2 °  til +47 ° .
Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiderne.

1

Trækanordning

2

Spånudkast

3

Transportgreb

4

Justeringsskrue til dybdeanslag

5

Laserbeskyttelseskappe

6

Gliderulle

7

Start-stop-kontakt

8

Håndgreb

9

Låsekontakt til løsning af værktøjsarm

10

Beskyttelsesskærm

11

Pendulbeskyttelsesskærm

12

Savklinge

13

Forlængelse af savbord

14

Anslagsskinne

15

Savbord

16

Klemmearm til forlængelse af savbord

17

Skala til geringsvinkel (vandret)

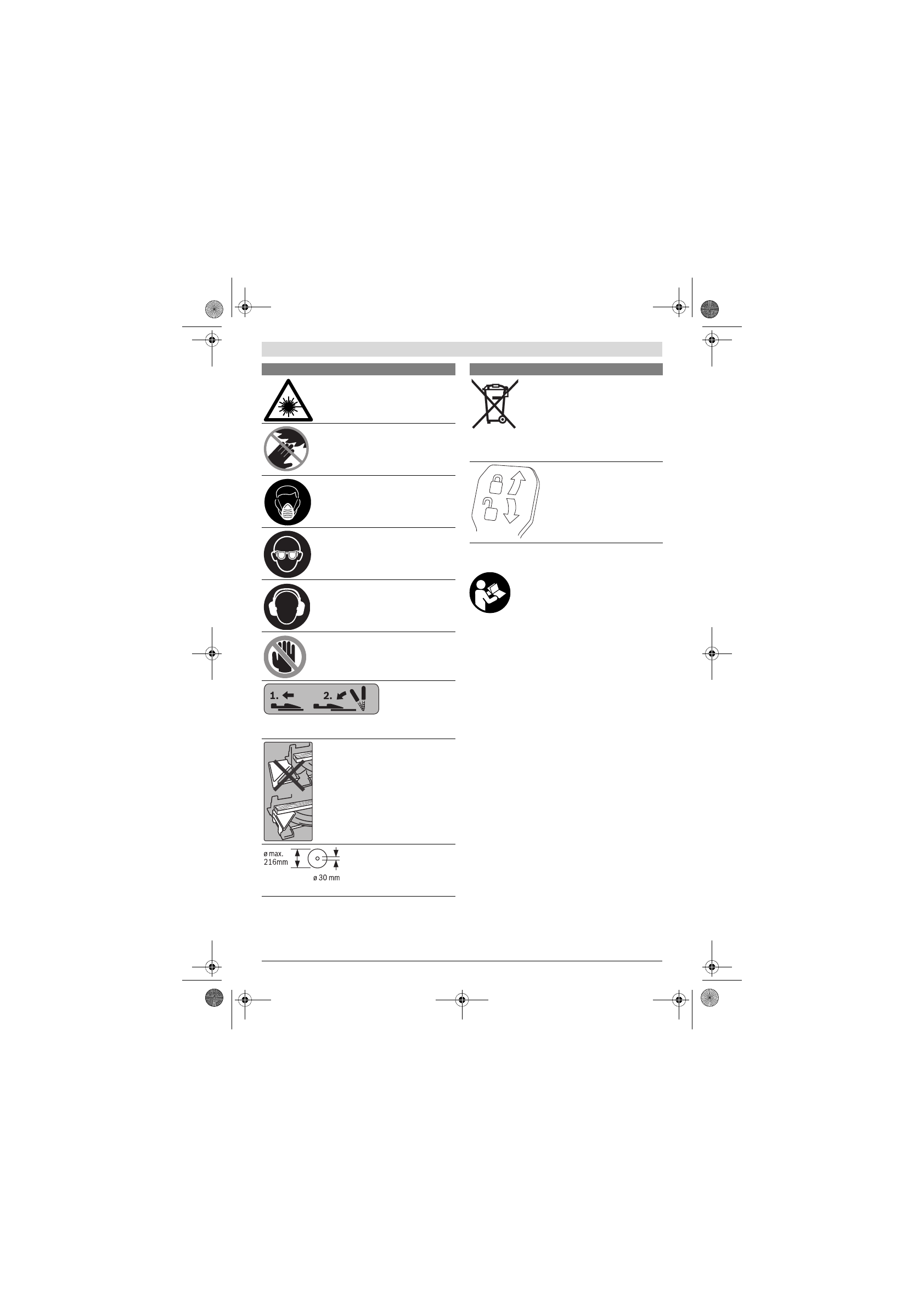

Symboler og deres betydning



Laserstråling
Må ikke betragtes direkte med optiske
instrumenter
Laserprodukt 1M



Hold fingrene væk fra saveområdet,
når el-værktøjet kører.

Kontakt med

savklingen er forbundet med kvæstel-
sesfare.



Brug beskyttelsesmaske.



Brug sikkerhedsbriller.



Brug høreværn.

Støjpåvirkning kan føre

til tab af hørelse.



Farligt område! Hold helst hænder,
fingre eller arme væk fra dette områ-
de.

Til savning af geringsvinkler skal den juster-
bare anslagsskinne trækkes udad.
Den frie ende på emner skal underlægges
eller støttes med savbordsforlængelserne.

Overhold målene på savklingen.
Huldiameteren skal passe til
værktøjsspindlen uden slør. Brug
hverken reduktionsstykker eller
adaptere.

Smid ikke el-værktøj ud sammen med det al-
mindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles se-
parat og genbruges iht. gældende miljøfor-
skrifter.

Klemmearm lukket:

Den indstillede, lodrette gerings-
vinkel på værktøjsarmen holdes.

Klemmearm åben:

Lodrette gevindsvinkler kan ind-
stilles.

Symboler og deres betydning
