 Norsk |

113

Bosch Power Tools

1 609 92A 04K | (31.10.12)

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-
ne.

Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring i hardt og mykt
tre og på spon- og fiberplater. Det er da mulig med horisontale
gjæringsvinkler  på  – 52 °   til  +60 °  og vertikale gjæringsvinkler
på  – 2 °   til  +47 ° .
Ved bruk av tilsvarende sagblad er det mulig å sage alumini-
umsprofiler og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.

1

Trekkelement

2

Sponutkast

3

Transporthåndtak

4

Justeringsskrue for dybdeanlegget

5

Laserbeskyttelseskappe

6

Gliderulle

7

På-/av-bryter

8

Håndtak

9

Låsebryter for løsning av verktøyarmen

10

Vernedeksel

11

Vernedeksel

12

Sagblad

13

Sagbordforlengelse

14

Anleggsskinne

15

Sagbord

16

Klemspak på sagbordforlengelsen

17

Skala for gjæringsvinkel (horisontal)

18

Innleggsplate

19

Låseklemmer

20

Låseknott for valgfri gjæringsvinkel (horisontal)

21

Arm til forinnstilling av gjæringsvinkelen (horisontal)

22

Beskyttelse mot kanting

23

Vinkelanviser (horisontal)

24

Kjerver for standard-gjæringsvinkel

25

Boringer for montering



Pass på at hendene ikke kommer inn i
sagområdet når elektroverktøyet går.

Ved kontakt med sagbladet er det fare
for skader.



Bruk en støvmaske.



Bruk vernebriller.



Bruk hørselvern.

Innvirkning av støy

kan føre til at man mister hørselen.



Fareområde! Hold helst hender, fingre
eller armer borte fra dette området.

Ved saging av gjæringsvinkler må den jus-
terbare anleggsskinnen trekkes utover.
Arbeidsstykker må på den frie enden støt-
tes eller det må legges noe under ved hjelp
av sagbordforlengelsen.

Ta hensyn til sagbladets dimen-
sjoner. Hulldiameteren må passe
uten klaring på verktøyspindelen.
Ikke bruk reduksjonsstykker eller
adaptere.

Elektroverktøy må ikke kastes i vanlig søp-
pel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF
vedr. gamle elektriske og elektroniske appa-
rater og tilpassingen til nasjonale lover må
gammelt elektroverktøy som ikke lenger kan
brukes samles inn og leveres inn til en miljø-
vennlig resirkulering.

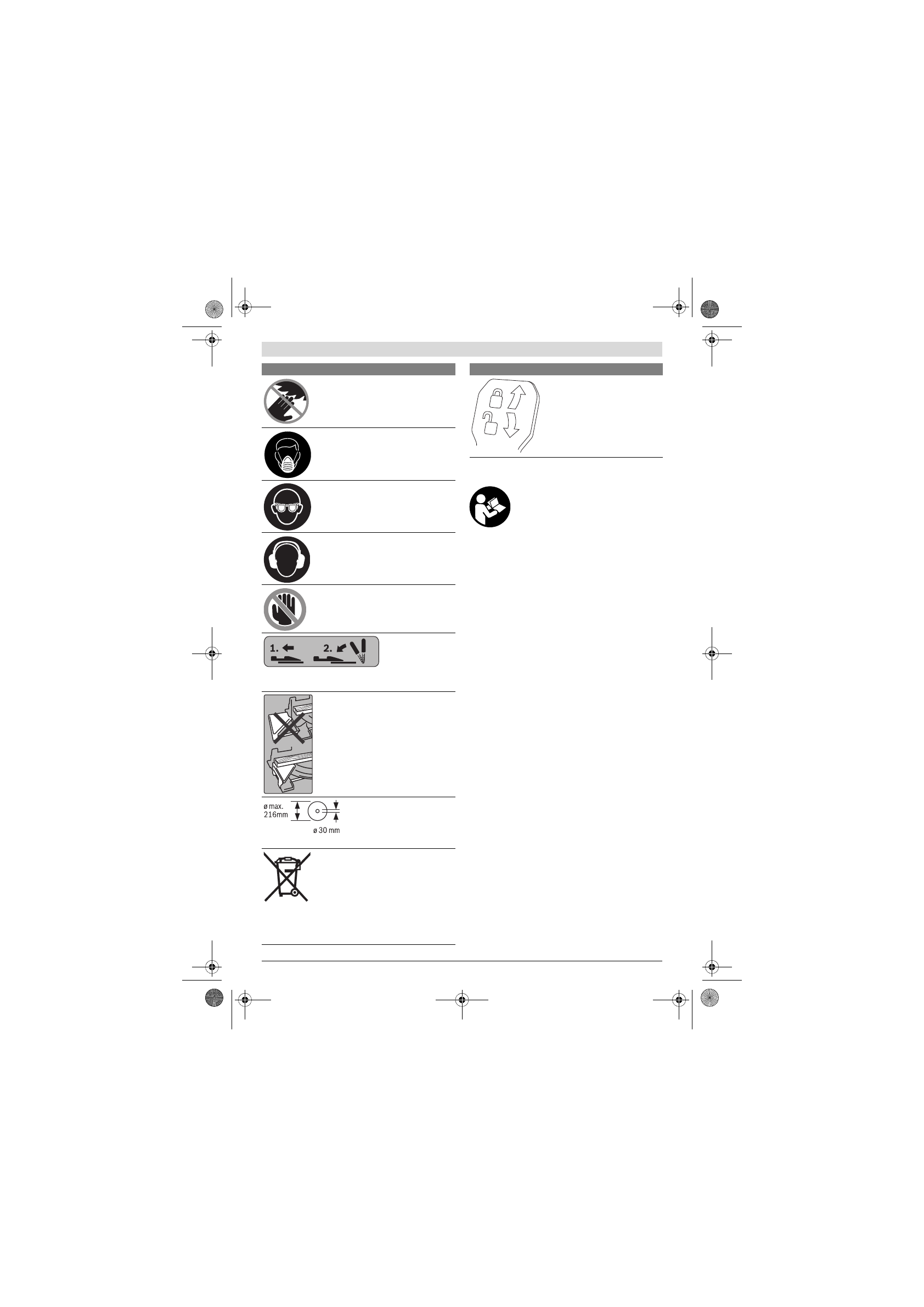

Symboler og deres betydning

Lukket klemspak:

Den innstilte vertikale gjærings-
vinkelen på verktøyarmen holdes.

Åpen klemspak:

Det kan innstilles vertikale gjæ-
ringsvinkler.

Symboler og deres betydning
