Simboli

Sledeći simboli mogu biti od značaja za upotrebu Vašeg
električnog alata. Zapamtite molimo simbole i njihovo
značenje. Prava interpretacija simbola pomoći će Vam da
bolje i sigurnije koristite električni alat.

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti

kod pridržavanja upozorenja i uputstava mogu
imati za posledicu električni udar, požar i/ili
teške povrede.

Upotreba prema svrsi

Električni alat je odredjen da kao stacionalni uredjaj izvodi
dužna i pokrečna presecanja sa pravim tokom u tvrdom i
mekom drvetu kao i iverice i fazer ploče. Pritom su mogući
horizonalni ugalovi iskošenja od – 52 °  do +60 °  kao i vertikalni
uglovi iskošenja od – 2 °  do +47 ° .
Kod upotrebe odgovarajućih listova testere moguće je
testerisanje aluminijumskih profila i plastike.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.

1

Vučni uredjaj

2

Izbacivanje piljevine

3

Transportna drška

4

Zavrtanj za podešavanje dubinskog graničnika

5

Zaštitni poklopčić lasera

6

Klizni valjčić

7

Prekidač za uključivanje-isključivanje

8

Drška

9

Prekidač za blokadu za odvrtanje kraka alata

10

Zaštitna hauba

11

Klatna zaštitna hauba

12

List testere

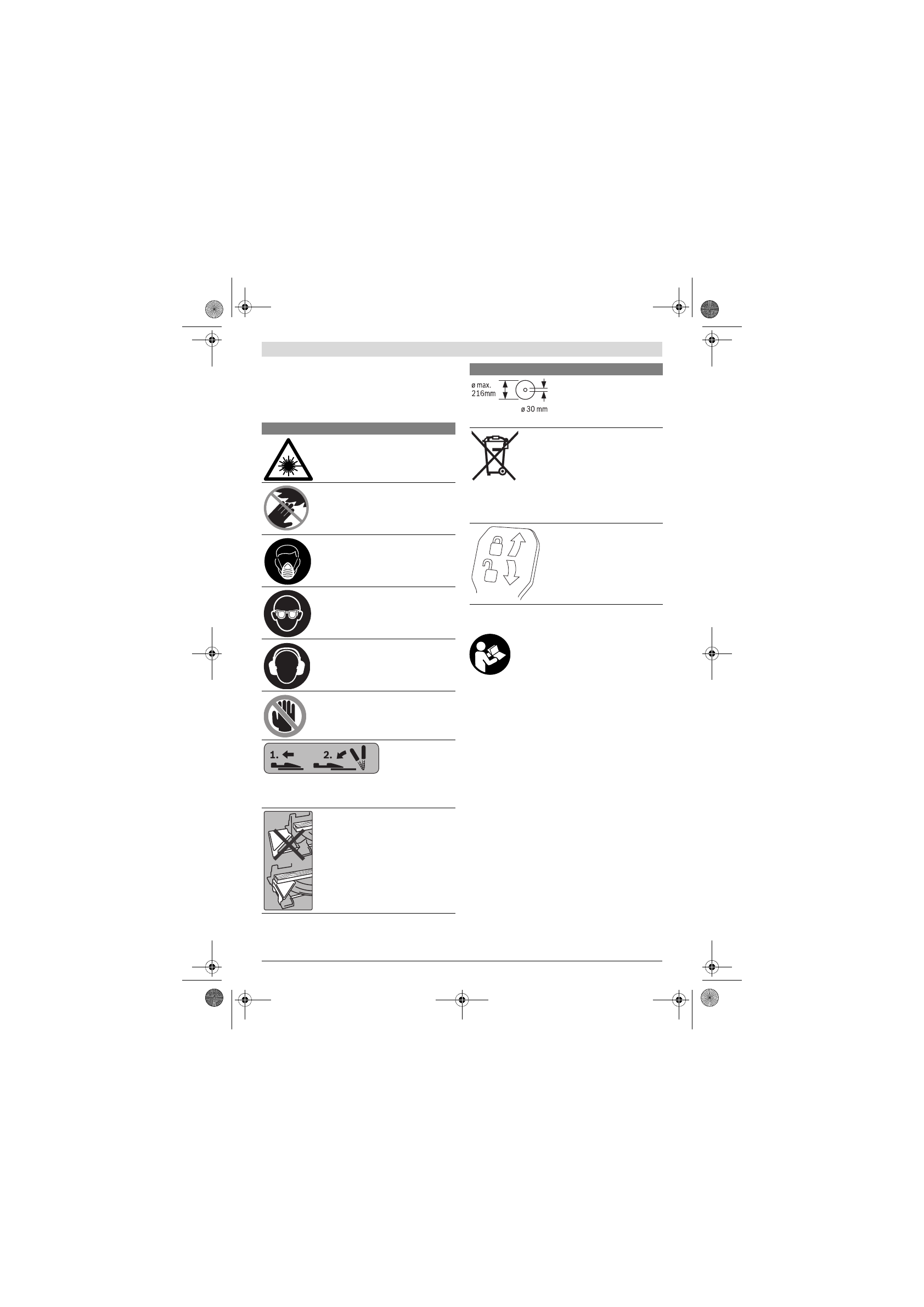

Simboli i njihovo značenje



Lasersko zračenje
Ne posmatrati direktno sa optičkim
instrumentima
Klasa lasera 1M



Ne idite sa svojim rukama u područja
testere, dok električni alat radi.

Pri

kontaktu sa listom testere postoji
opasnost od povreda.



Nosite zaštitnu masku za prašinu.



Nosite zaštitne naočare.



Nosite zaštitu za sluh.

Uticaj galame

može uticati na gubitak sluha.



Područje opasnosti! Držite što je
moguće više ruke, prste ili šake dalje
od ovoga područja.

Kod testerisanja iskošenih uglova mora se
granična šina koje se može podešavati
izvući napolje.
Radni komadi moraju na slobodnom kraju
da se podboče sa produživačima stola za
testerisanje ili da se nešto podmetne.

Obratite pažnju na dimenzije lista
testere. Presek otvora mora
odgovarati bez zazora vretenu
alata. Ne upotrebljavajte
redukujuće komade ili adaptere.

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG o
električnim i elektronskim starim uredjajima
i njihovim pretvaranjem u nacionalno dobro
ne moraju više neupotrebljivi električni alati
da se odvojeno sakupljaju i odvoze nekoj
reciklaži koja odgovara zaštiti čovekove
sredine.

Zatvorena stezna poluga:

Održava se podešeni vertikalni
ugao iskošenja kraka alata.

Otvorena stezna poluga:

Mogu se podešavati vertikalni
uglovi iskošenja.

Simboli i njihovo značenje
