212

 | Українська

1 609 92A 04K | (31.10.12)

Bosch Power Tools

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Електроінструмент призначений для використання на
опорі для здійснення в деревині твердих і м’яких порід,
деревостружкових і деревоволокнистих плитах
прямолінійних поздовжніх та поперечних пропилів.
Можливі горизонтальні кути розпилювання від – 52 °  до
+60 °  і вертикальні кути розпилювання від – 2 °  до +47 ° .
При використанні відповідних пиляльних дисків можливе
розпилювання алюмінієвих профілів і пластмаси.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.

1

Натяжний пристрій

2

Викидач тирси

3

Транспортна рукоятка

4

Юстирувальний гвинт обмежувача глибини

5

Захисний ковпачок лазера

6

Ковзний ролик

7

Вимикач

8

Рукоятка

9

Фіксатор для відпускання кронштейна робочого
інструмента

10

Захисний кожух

11

Маятниковий захисний кожух

12

Пиляльний диск

13

Подовжувач стола

14

Упорна шина

15

Стіл

16

Затискний важіль подовжувача стола

17

Шкала для настроювання кута розпилювання
(горизонтального)

18

Вставний щиток

19

Фіксаторна дужка

20

Ручка фіксації для вільного настроювання кута
розпилювання (горизонтального)

21

Важіль для попереднього настроювання кута
розпилювання (горизонтального)

22

Захист від перекидання

23

Індикатор кута (горизонтального)

24

Насічки для стандартних кутів розпилювання

25

Монтажні отвори

26

Заглибини для рук

27

Пересувна упорна планка

28

Фіксуючий гвинт пересувної упорної планки

29

Струбцина

30

Упор для вертикальних стандартних кутів
розпилювання 45 ° , 22,5 °  і 33,9 °

31

Дефлектор для сходу стружки

32

Обмежувач глибини

33

Фіксуючий гвинт підтягувального пристрою

34

Ключ-шестигранник (5 мм)

35

Отвори під струбцину

36

Поздовжній упор *

37

Транспортний фіксатор

38

Попереджувальна табличка для роботи з лазером

39

Вимикач лазера (позначення лінії розпилювання)

40

Затискний важіль для будь-якого кута розпилювання
(вертикального)

41

Шкала кутів розпилювання (вертикальних)

42

Індикатор кута (вертикального)

43

Упор для вертикального стандартного кута
розпилювання 0 °

44

Фіксатор шпинделя

45

Гвинт з внутрішнім шестигранником (5 мм) для
кріплення пиляльного диска

46

Затискний фланець

47

Внутрішній затискний фланець

48

Стрижень з різьбою

49

Гвинти до вставного щитка

50

Фіксуючий гвинт поздовжнього упора *

51

Затискний гвинт поздовжнього упора *

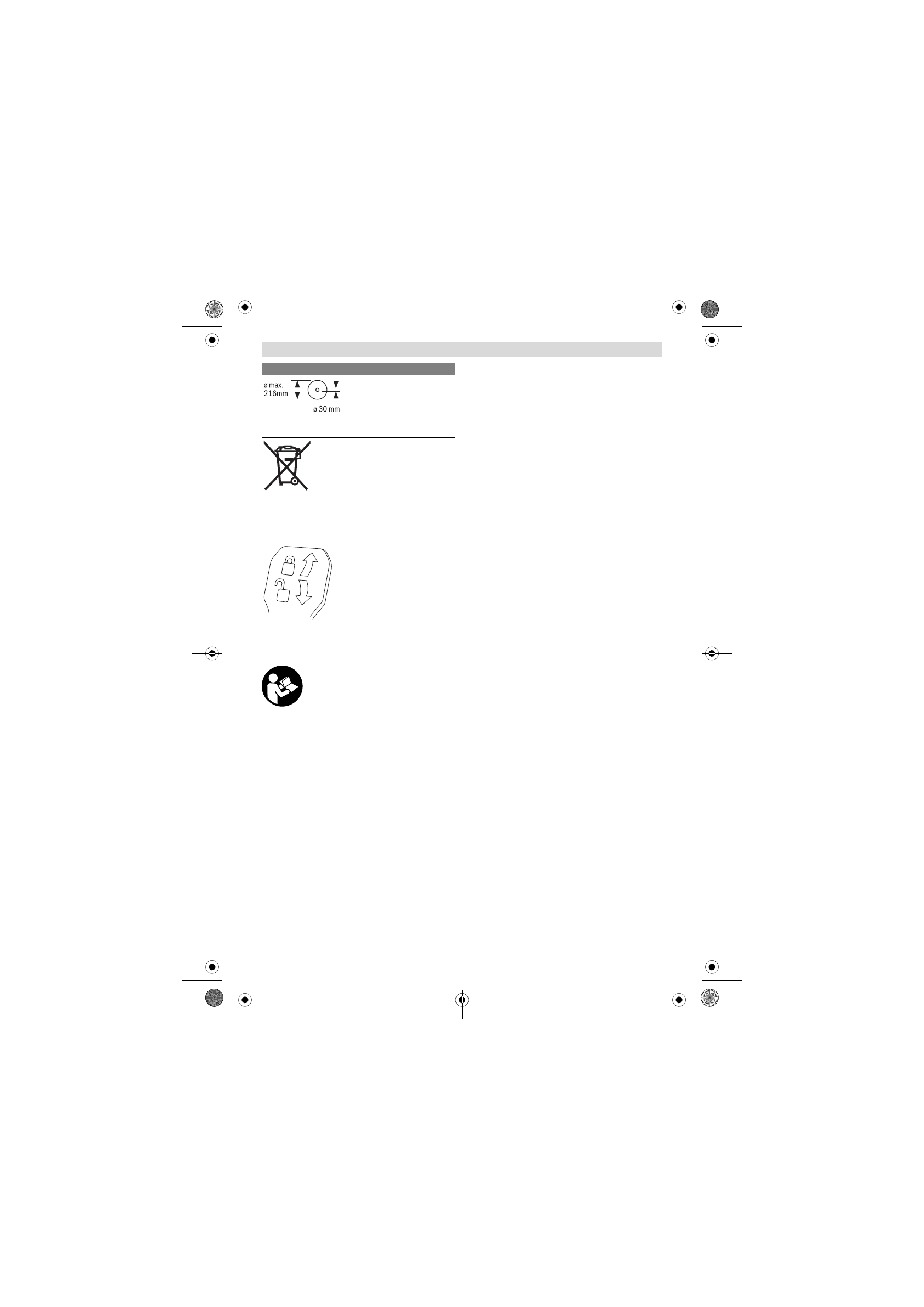

Зважайте на розміри
пиляльного диска. Діаметр
отвору повинен пасувати до
шпинделя без проміжку. Не
використовуйте перехідники
або адаптери.

Не викидайте електроінструменти в
побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви
2002/96/ЄС про відпрацьовані електро- і
електронні прилади і її перетворення в
національному законодавстві
електроприлади, що вийшли з вживання,
повинні здаватися окремо і утилізуватися
екологічно чистим способом.

Затискний важіль затиснений:

настроєне на кронштейні
значення вертикального кута
розпилювання зберігається.

Затискний важіль
відпущений:

можливість настроювання
вертикальних кутів
розпилювання.

Символи та їх значення
