Описание на продукта и възмож-
ностите му

Прочетете внимателно всички указания.

Неспазването на приведените по-долу ука-
зания може да доведе до токов удар, пожар
и/или тежки травми.

Предназначение на електроинструмента

Електроинструментът е предназначен за стационарно
монтиране и изпълняване на надлъжни и напречни срезо-
ве по права линия на твърд и мек дървесен материал, как-
то и на ПДЧ плоскости и фазерни плоскости. При това са
възможни ъгли на скосяване в хоризонтална равнина от
– 52 °  до +60, °  както и във вертикална равнина от – 2 °  до
+47 ° .

При използване на подходящи циркулярни дискове е въз-
можно и разрязването на алуминиеви профили и пластма-
си.

Изобразени елементи

Номерирането на изобразените модули се отнася до фигу-
рите на електроинструмента на графичните страници.

1

Приспособление за теглене

2

Отвор за изхвърляне на стружките

3

Ръкохватка за пренасяне

4

Регулиращ винт за дълбочинния ограничител

5

Предпазно капаче на лазера

6

Ролка

7

Пусков прекъсвач

8

Ръкохватка

9

Бутон за освобождаване на рамото на електроинстру-
мента

10

Предпазен кожух

11

Шарнирно окачен предпазен кожух

12

Циркулярен диск

13

Удължител на стенда

14

Опорна шина

15

Маса

16

Застопоряващ лост за удължителя на работния плот

17

Скала за наклона на среза (в хоризонтална равнина)

18

Вложка

19

Застопоряваща скоба

20

Ръкохватка за застопоряване под произволен ъгъл
(в хоризонтална равнина)

21

Лост за предварително установяване на наклона на
среза (в хоризонтална равнина)

22

Опорен крак

23

Стрелка за отчитане на ъгъла
(в хоризонтална равнина)

24

Канали за фиксиране на стандартни ъгли

25

Монтажни отвори

26

Повърхност за захващане

27

Регулируема опорна шина

28

Застопоряващ винт за регулируемата опорна шина

29

Винтова скоба

30

Опора за стандартни наклони на среза 45 ° , 22,5 °  и
33,9 °

31

Предпазна пластина

32

Дълбочинен ограничител

33

Винт за застопоряване на приспособлението за изтег-
ляне

34

Шестостенен ключ (5 mm)

35

Отвори за скоби

36

Надлъжна опора *

37

Бутон за застопоряване при транспортиране

38

Предупредителна табелка за лазерния лъч

39

Ключ за лазера (маркиране на линията на среза)

В свободния си край дълги детайли тряб-
ва да бъдат подпирани с помощта на удъл-
жителите на стенда.

Съобразявайте се с размерите
на циркулярния диск. Отворът
му трябва да пасва без луфт на
присъединителното стъпало на
вала. Не използвайте редуцира-
щи звена или адаптери.

Не изхвърляйте електроинструменти при
битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива
2002/96/EО относно излязла от употре-
ба електрическа и електронна апаратура
и утвърждаването й като национален за-
кон електрическите и електронни устрой-
ства, които не могат да се използват пове-
че, трябва да се събират отделно и да бъ-
дат подлагани на подходяща преработка
за оползотворяване на съдържащите се в
тях суровини.

Застопоряващият лост затво-
рен:

Фиксира се настроеният ъгъл на
наклона на среза във вертикал-
на равнина.

Застопоряващият лост отво-
рен:

Наклонът на среза във вертикал-
на равнина може да бъде проме-
нян.

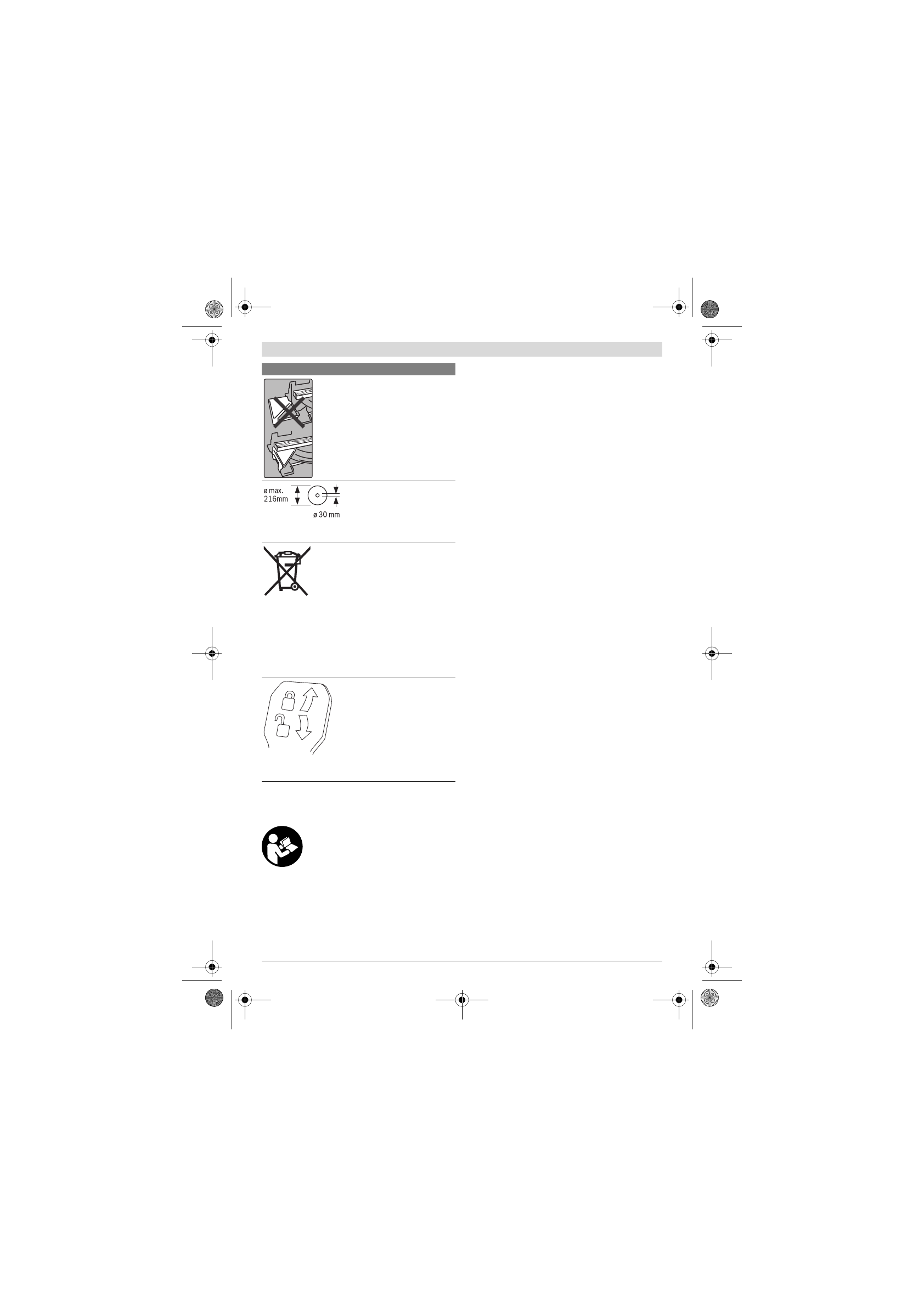

Символи и тяхното значение
