Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пораже-
ния электрическим током, пожара и тяже-
лых травм.

Применение по назначению

Электроинструмент предназначен для использования на
опоре для выполнения в древесине твердых и мягких по-
род, древесностружечных и древесноволокнистых плитах
прямолинейных продольных и поперечных распилов.
При этом возможен горизонтальный угол распиливания от
– 52 °   до  +60 °   и  вертикальный угол распиливания от – 2 °
до +47 ° .
При использовании соответствующих пильных дисков
возможно распиливание алюминиевых профилей и пласт-
массы.

Изображенные составные части

Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.

1

Тяговое устройство

2

Патрубок для выброса опилок

3

Ручка для переноски

4

Юстировочный винт ограничителя глубины

5

Защитный колпачок лазера

6

Ролик скольжения

7

Выключатель

8

Рукоятка

9

Фиксатор для отпускания кронштейна

10

Защитный кожух

11

Маятниковый защитный кожух

12

Пильный диск

13

Удлинитель стола

14

Упорная планка

15

Стол пилы

16

Зажимной рычаг удлинителя стола

17

Шкала угла распила (горизонтального)

18

Плита-вкладыш

19

Фиксирующий зажим

20

Ручка фиксирования произвольного угла распила
(горизонтального)

21

Рычаг предварительной настройки угла распила (го-
ризонтального)

22

Предохранитель от опрокидывания

23

Указатель угла распила (горизонтального)

24

Насечки для наиболее распространенных углов

25

Отверстия для крепления

26

Углубления для захвата

27

Регулируемая упорная планка

28

Фиксирующий винт регулируемой упорной планки

29

Струбцина

30

Упор для вертикальных стандартных углов распила
45 ° , 22,5 °  и 33,9 °

31

Дефлектор стружки

32

Ограничитель глубины

33

Винт фиксирования тягового устройства

34

Ключ-шестигранник (5 мм)

35

Отверстия для струбцин

36

Продольный упор *

37

Транспортный предохранитель

38

Предупредительная табличка лазерного излучения

39

Выключатель лазера (обозначение линии распила)

40

Зажимной рычаг для любого (вертикального) угла
распила

41

Шкала угла распила (вертикального)

42

Указатель угла распила (вертикального)

43

Упор для вертикального стандартного угла распила 0 °

44

Фиксатор шпинделя

45

Винт с внутренним шестигранником (5 мм) для кре-
пления пильного диска

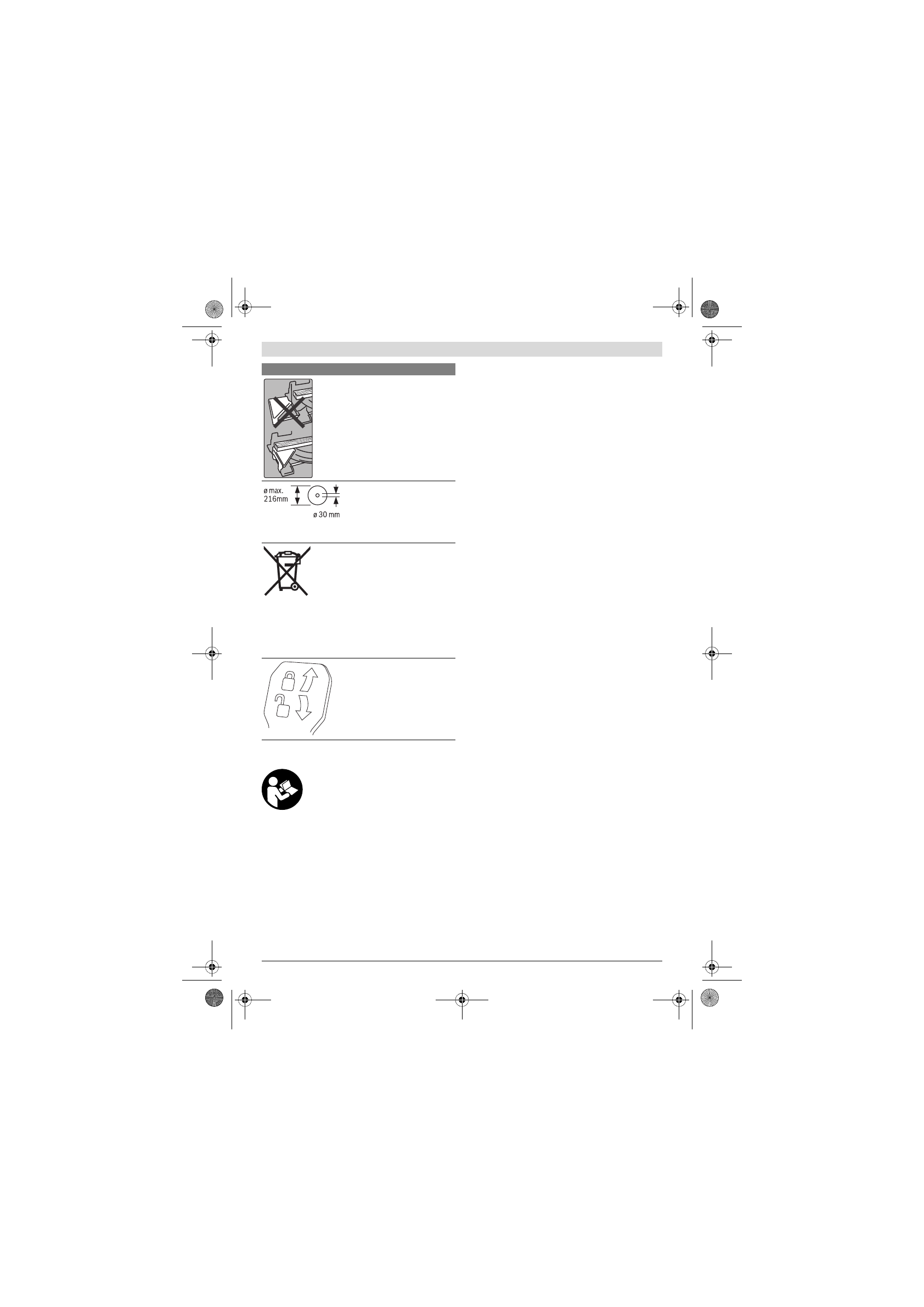

Свободный конец заготовок должен опи-
раться на удлинители стола.

Учитывайте размеры пильного
диска. Диаметр отверстия дол-
жен подходить к шпинделю ин-
струмента без зазора. Не при-
меняйте переходники или адап-
теры.

Не выбрасывайте электроинструменты в
бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской директи-
вой 2002/96/EС об отработанных элек-
трических и электронных приборах и ее
претворением в национальное законода-
тельство отслужившие электрические и
электронные приборы нужно собирать
отдельно и сдавать на экологически чи-
стую рекуперацию.

Зажимной рычаг зажат:

настроенное на кронштейне
значение вертикального угла
распила сохраняется.

Зажимной рычаг отпущен:

можно настраивать вертикаль-
ные углы распила.

Символы и их значение
