Symboly

Následující symboly mohou mít význam při používání Vašeho
elektronářadí. Zapamatujte si prosím symboly a jejich vý-
znam. Správný výklad symbolů Vám pomáhá elektronářadí lé-
pe a bezpečněji používat.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-
ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.

Určené použití

Elektronářadí je určeno jako stojanový stroj k provádění po-
délných a příčných řezů s rovným průběhem řezu do tvrdého
a měkkého dřeva a též dřevotřískových a dřevovláknitých de-
sek. Přitom jsou možné horizontální  pokosové  úhly  od  – 52 °
do +60 °  a též vertikální úhly sklonu od – 2 °  do +47 ° .
Při použití příslušných pilových kotoučů je možné řezání hliní-
kových profilů a umělé hmoty.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.

1

Zákluzové vedení

2

Výfuk třísek

3

Přepravní držadlo

4

Seřizovací šroub hloubkového dorazu

5

Ochranné víko laseru

6

Vodící váleček

7

Spínač

8

Rukojeť

9

Aretační spínač pro uvolnění nástrojového ramene

10

Ochranný kryt

11

Kyvný ochranný kryt

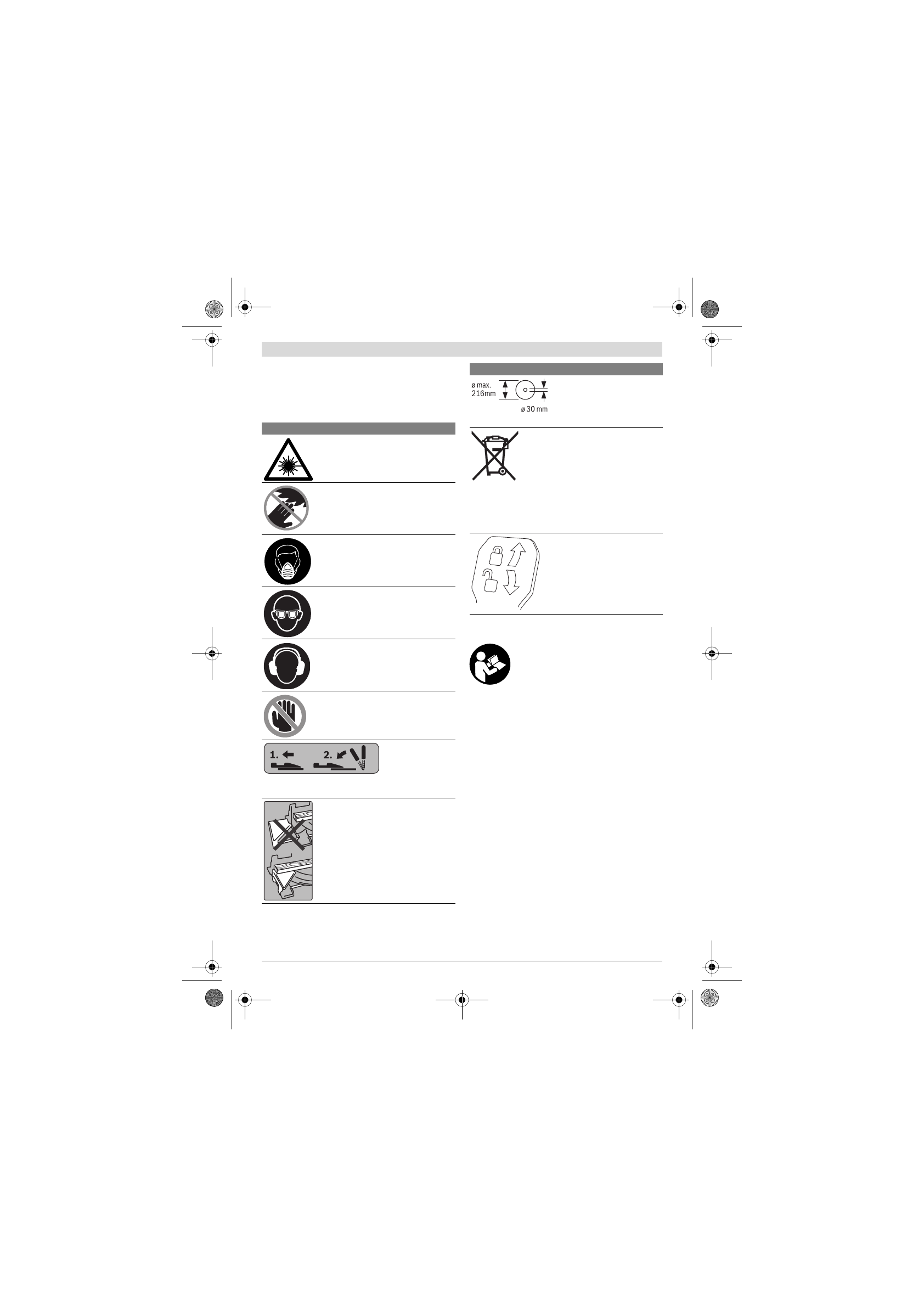

Symboly a jejich význam



Laserové záření
Nesledujte jej přímo optickými pří-
stroji
Laserové zařízení třídy 1M



Zatímco elektronářadí běží, nedostaň-
te se svýma rukama do oblasti řezání.

Při kontaktu s pilovým kotoučem existuje
nebezpečí poranění.



Noste ochrannou masku proti prachu.



Noste ochranné brýle.



Noste ochranu sluchu.

Působení hluku

může způsobit ztrátu sluchu.



Nebezpečná oblast! Mějte ruce, prsty
nebo paže co možná nejdále od této
oblasti.

Při řezání šikmých úhlů musí být přestavitel-
ná dorazová lišta vytažena směrem ven.
Obrobky musejí být na volném konci pomo-
cí prodloužení řezacího stolu podloženy či
podepřeny.

Dbejte rozměrů pilového kotouče.
Průměr otvoru musí bez vůle líco-
vat na nástrojové vřeteno. Nepou-
žívejte žádné redukce nebo adap-
téry.

Neodhazujte elektronářadí do domovního
odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o
starých elektrických a elektronických zaří-
zeních a jejím prosazení v národních záko-
nech musejí být už neupotřebitelná elektro-
nářadí rozebraná shromážděna a dodána k
opětovnému zhodnocení nepoškozujícímu
životní prostředí.

Svěrná páčka uzavřená:

Nastavený vertikální úhel sklonu
nástrojového ramene se zafixuje.

Svěrná páčka otevřená:

Lze nastavit vertikální úhly sklonu.

Symboly a jejich význam
