276

 | Eesti

1 609 92A 04K | (31.10.12)

Bosch Power Tools

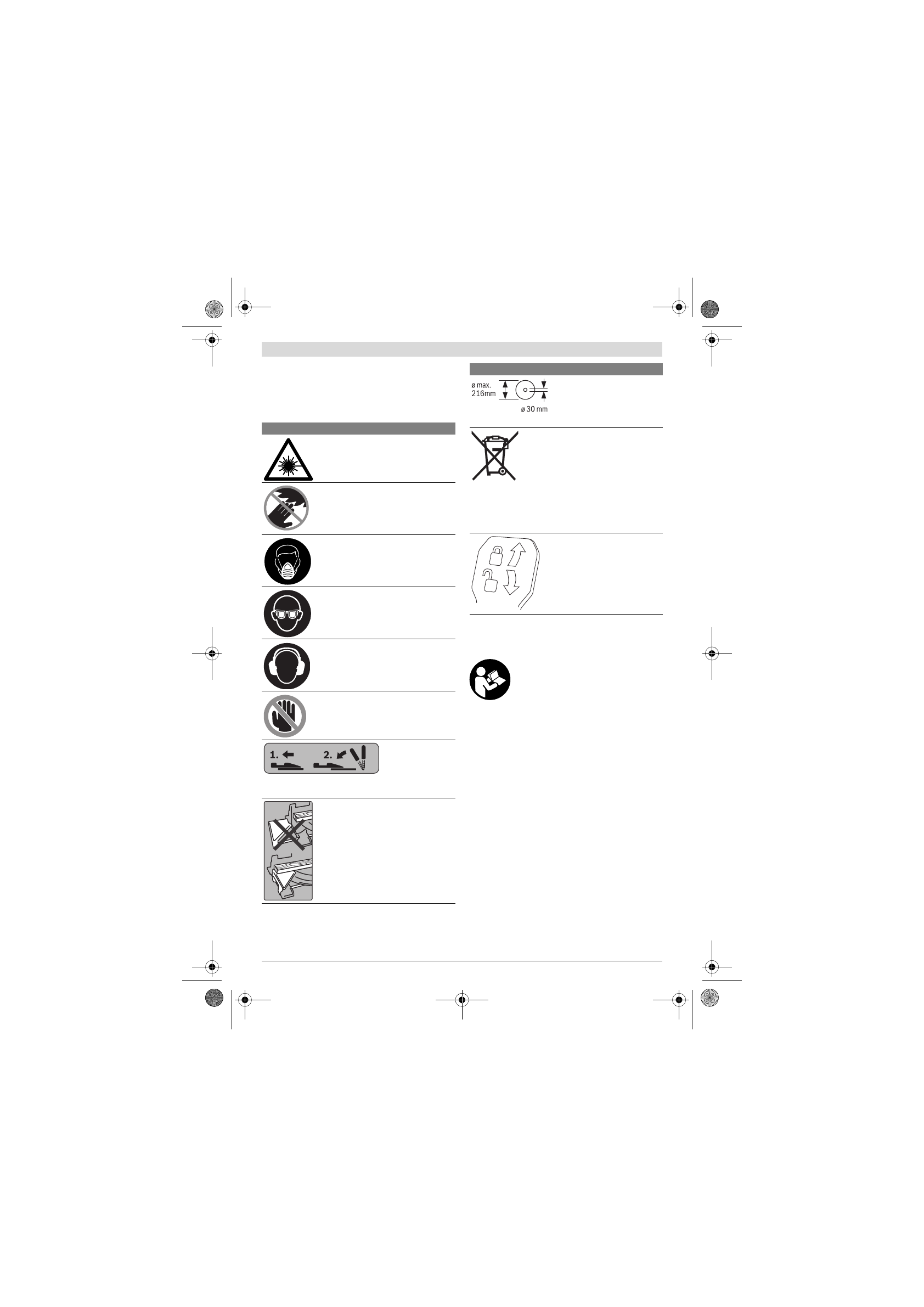

Sümbolid

Järgnevad sümbolid võivad olla seadme kasutamisel olulised.
Pidage palun sümbolid ja nende tähendus meeles. Sümbolite
õige tõlgendus aitab. Teil seadet käsitseda paremini ja ohutu-
malt.

Seadme ja selle funktsioonide kirjel-
dus

Kõik ohutusnõuded ja juhised tuleb läbi lu-
geda.

Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või
rasked vigastused.

Nõuetekohane kasutamine

Elektriline tööriist on statsionaarse seadmena ette nähtud sir-
gete piki- ja ristlõigete tegemiseks kõvas ja pehmes puidus
ning laast- ning kiudplaatides. Seejuures saab lõigata horison-
taalseid kaldenurki vahemikus – 52 °   kuni  +60 ° ,  samuti  verti-
kaalseid kaldenurki vahemikus – 2 °  kuni +47 ° .
Vastavate saeketaste kasutamisel on võimalik saagida alumii-
niumprofiile ja plastmaterjali.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste lehekülge-
del toodud numbrid.

1

Tõmbeseadis

2

Laastu väljaviskeava

3

Transpordipide

4

Sügavuspiiriku justeerimiskruvi

5

Laseri kaitsekate

6

Liugrull

7

Lüliti (sisse/välja)

8

Käepide

9

Nupp seadme haara vabastamiseks

10

Kettakaitse

Sümbolid ja nende tähendus



Laserkiirgus
Vahetu vaatlemine optikaseadmetega
keelatud
Laseri klass 1M



Kui seade töötab, ärge viige oma käsi
saagimispiirkonda ja saeketta lähe-
dusse.

Saekettaga kokkupuutel võite

end vigastada.



Kandke tolmukaitsemaski.



Kandke kaitseprille.



Kandke kuulmiskaitsevahendeid.

Mü-

ra võib kahjustada kuulmist.



Ohtlik piirkond! Hoidke käed, sõrmed
ja käsivarred sellest piirkonnast ee-
mal.

Kaldenurkade saagimisel tuleb reguleeritav
juhtrööbas välja tõmmata.
Tooriku vaba ots tuleb asetada saepingi pi-
kendusele või muul viisil toestada.

Pöörake tähelepanu saeketta
mõõtmetele. Siseava läbimõõt
peab seadme spindliga lõtkuta so-
bima. Ärge kasutage kahandusde-
taile ega adaptereid.

Ärge visake kasutusressursi ammendanud
elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile
2002/96/EÜ elektri- ja elektroonikasead-
mete jäätmete kohta ning direktiivi kohalda-
misele liikmesriikides tuleb kasutusressursi
ammendanud elektrilised tööriistad eraldi
kokku koguda ja keskkonnasäästlikult ring-
lusse võtta.

Lukustushoob suletud:

tööriista haara vertikaalne kalde-
nurk on fikseeritud.

Lukustushoob avatud:

vertikaalseid kaldenurki on võima-
lik reguleerida.

Sümbolid ja nende tähendus
