134

 | Ελληνικά

1 609 92A 04K | (31.10.12)

Bosch Power Tools

Περιγραφή του προϊόντος και της ισχύ-
ος του

Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες.

Αμέλειες κατά την τήρηση των υπο-

δείξεων ασφαλείας και των οδηγιών μπορεί να
προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται, συναρμολογημένο επάνω
σε μια σταθερή επιφάνεια, για τη διεξαγωγή ίσιων κατά μήκος
και εγκάρσιων κοπών σε σκληρά και μαλακά ξύλα καθώς και σε
μοριοσανίδες και ινοσανίδες. Μπορείτε να διεξάγετε οριζόντιες
γωνίες φαλτσοτομής από – 52 °  έως +60 °  καθώς και κάθετες
γωνίες  φαλτσοτομής  – 2 °   έως  +47 ° .
Όταν χρησιμοποιήσετε κατάλληλους πριονόδισκους μπορείτε
να κόψετε διατομές αλουμινίου και πλαστικά υλικά.

Απεικονιζόμενα στοιχεία

Η αριθμοδότηση των απεικονιζόμενων στοιχείων βασίζεται
στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες με τα
γραφικά.

1

Διάταξη έλξης

2

Έξοδος ροκανιδιών

3

Λαβή μεταφοράς

4

Βίδα ρύθμισης του οδηγού βάθους

5

Καπάκι προστασίας λέιζερ

6

Ράουλο ολίσθησης

7

Διακόπτης ON/OFF

8

Λαβή

9

Διακόπτης μανδάλωσης για λύσιμο του βραχίονα εργαλεί-
ου

10

Προφυλακτήρας

11

Παλινδρομικός προφυλακτήρας

12

Πριονόδισκος

13

Επιμήκυνση τραπεζιού πριονίσματος

14

Ράγα οδήγησης

15

Τραπέζι σέγας

16

Μοχλός σύσφιξης της επιμήκυνσης του τραπεζιού πριονί-
σματος

17

Κλίμακα για γωνία φαλτσοτομής (οριζόντια)

18

Πλάκα στήριξης

19

Σφιγκτήρας μανδάλωσης

20

Λαβή ακινητοποίησης για κάθε είδους επιθυμητές γωνίες
(οριζόντια)

21

Μοχλός για προρύθμιση γωνίας φαλτσοτομής (οριζόντια)

22

Προστασία από ανατροπή

23

Δείκτης γωνίας (οριζόντια)

24

Εγκοπές για στάνταρ γωνίες φαλτσοτομής

25

Τρύπες για συναρμολόγηση

26

Αυλακώσεις συγκράτησης

27

Μετατοπιζόμενη ράγα οδήγησης

28

Βίδα μανδάλωσης της ρυθμιζόμενης ράγας οδήγησης

29

Νταβίδι

30

Οδηγός για τις κάθετες στάνταρ γωνίες φαλτσοτομής 45 ° ,
22,5 °  και 33,9 °

31

Αποκρουστήρας γρεζιών

32

Οδηγός βάθους

33

Βίδα ακινητοποίησης της διάταξης έλξης

34

Κλειδί τύπου Άλεν (5 mm)

35

Τρύπες για νταβίδι

36

Οδηγός μήκους *

37

Ασφάλεια μεταφοράς

38

Προειδοποιητική πινακίδα λέιζερ

39

Διακόπτης για λέιζερ (σημάδεμα γραμμής κοπής)

40

Μοχλός σύσφιξης για οποιαδήποτε γωνία φαλτσοτομής
(κάθετα)

41

Κλίμακα για γωνία φαλτσοτομής (κάθετα)

42

Δείκτης γωνίας (κάθετα)

43

Οδηγός για την κάθετη γωνία στάνταρ 0 °

44

Μανδάλωση άξονα

45

Βίδα εσωτερικού εξαγώνου (5 mm) για στερέωση πριονό-
δισκου

46

Φλάντζα σύσφιξης

47

Εσωτερική φλάντζα σύσφιξης

48

Ράβδος με σπείρωμα

49

Βίδες για πλάκα στήριξης

50

Βίδα στερέωσης οδηγού μήκους *

51

Βίδα σύσφιξης του οδηγού μήκους *

Να δίνετε προσοχή στις διαστάσεις
του πριονόδισκου. Η διάμετρος της
τρύπας πρέπει να ταιριάζει χωρίς
ανοχή («παιχνίδι») στον άξονα ερ-
γαλείου. Μη χρησιμοποιείτε μειω-
τήρες ή προσαρμοστικά.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορ-
ρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία
2002/96/EΚ σχετικά με τις παλαιές ηλεκτρι-
κές και ηλεκτρονικές συσκευές και τη μετα-
φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν
είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι-
κά εργαλεία να συλλέγονται ξεχωριστά για να
ανακυκλωθούν με τρόπο φιλικό προς το περι-
βάλλον.

Μοχλός σύσφιξης κλειστός:

Συγκρατιέται η ρυθμισμένη κάθετη
γωνία φαλτσοτομής του βραχίονα
εργαλείου.

Μοχλός σύσφιξης ανοιχτός:

Μπορείτε να ρυθμίσετε κάθετες
γωνίες φαλτσοτομής.

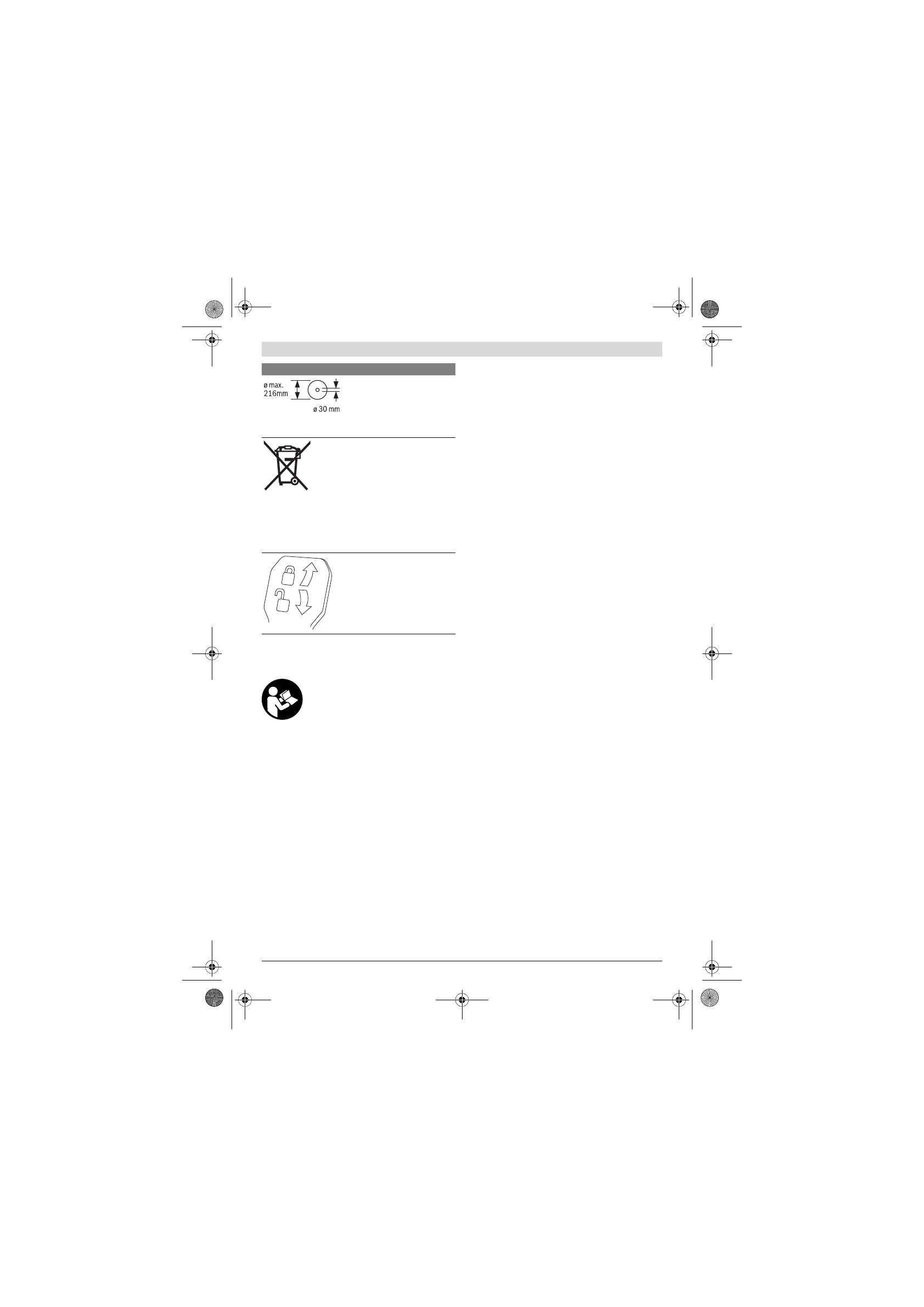

Σύμβολα και η σημασία τους
