Simboli

Donji simboli mogu biti od značaja za uporabu vašeg električ-
nog alata. Molimo zapamtite simbole i njihovo značenje. Od-
govarajuće tumačenje simbola će vam pomoći da električni
alat bolje i sigurnije koristite.

Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti i
upute.

Ako se ne bi poštivale napomene o si-

gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat kao stacionarni uređaj predviđen je za uzdužno
i poprečno rezanje s ravnom linijom rezanja, tvrdog i mekog
drva, kao i ploča iverica i vlaknastih ploča. Kod toga su mogući
horizontalni kutovi kosog rezanja od – 52 °  do +60 ° , kao i ver-
tikalni kutovi kosog rezanja od – 2 °  do +47 ° .
Kod primjene odgovarajućih listova pile moguće je piljenje
aluminijskih profila i plastike.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz elek-
tričnog alata na stranicama sa slikama.

1

Vučna naprava

2

Izbacivač strugotine

3

Transportna ručka

4

Vijak za podešavanje graničnika dubine

5

Kapa za zaštitu od lasera

6

Klizni valjčić

7

Prekidač za uključivanje/isključivanje

8

Ručka

9

Prekidač za fiksiranje, za otpuštanje kraka alata

10

Štitnik

11

Njišući štitnik

12

List pile

13

Produžetak stola za piljenje

14

Granična vodilica

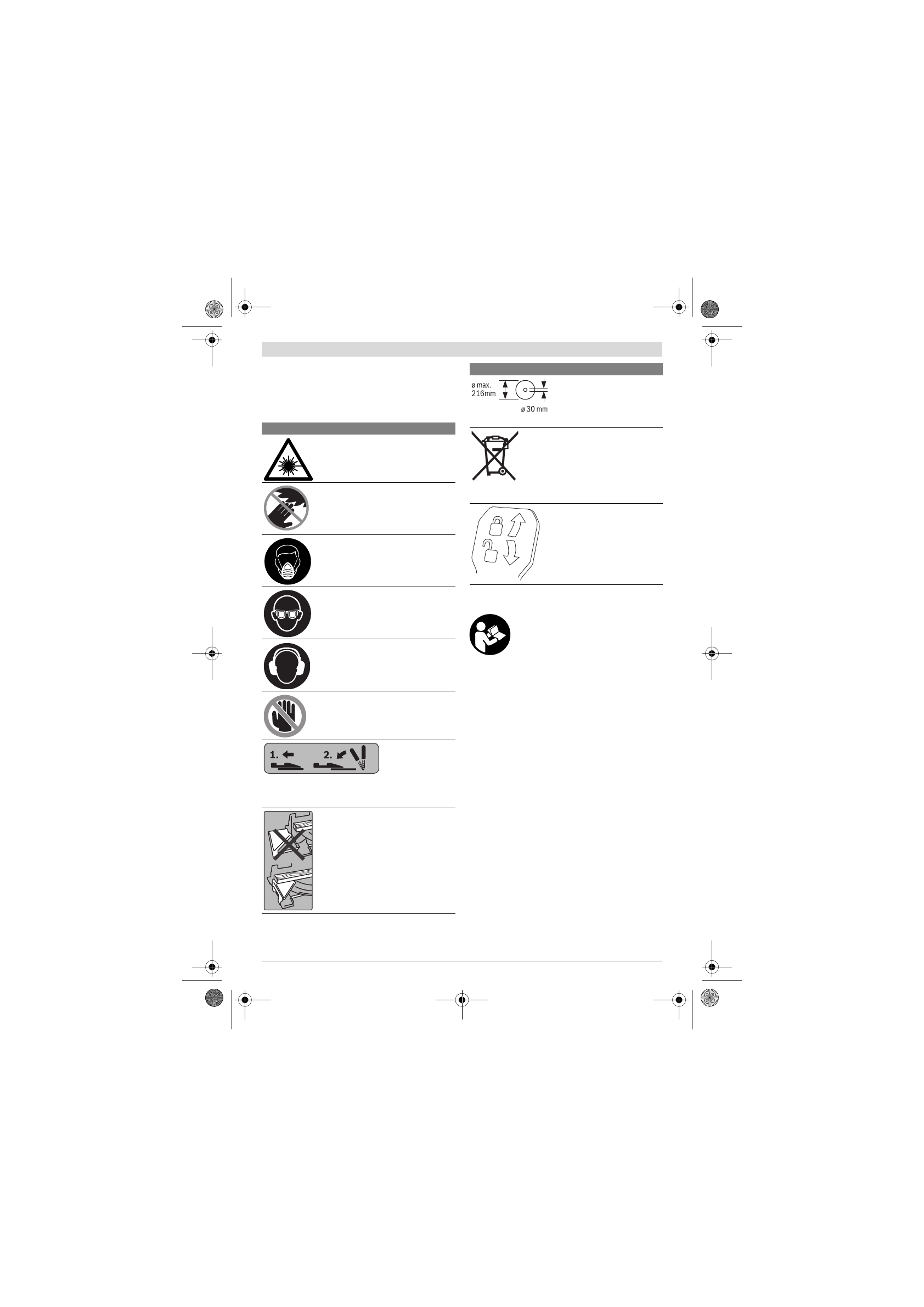

Simboli i njihovo značenje



Lasersko zračenje
Ne promatrati izravno optičkim instru-
mentima
Laser klase 1M



Sa rukama nikada ne zalazite u pod-
ručje piljenja dok se električni alat
okreće.

Kod kontakta sa listom pile po-

stoji opasnost od ozljeda.



Nosite zaštitnu masku protiv prašine.



Nosite zaštitne naočale.



Nosite štitnike za sluh.

Djelovanje buke

može dovesti do gubitka sluha.



Područje opasnosti! Ruke, šake i prste
držite dalje od ovog područja.

Pri piljenju pod kutovima kosog rezanja, po-
desiva granična vodilica mora se povući pre-
ma van.
Izraci na slobodnom kraju moraju biti podlo-
ženi ili oslonjeni pomoću produžetaka stola
za piljenje.

Pridržavajte se dimenzija lista pi-
le. Promjer otvora mora bez zazo-
ra točno odgovarati vretenu alata.
Ne koristite redukcijske komade
ili adaptere.

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama
2002/96/EZ za električne i elektroničke
stare uređaje, neuporabivi električni alati
moraju se odvojeno sakupljati i dovoditi na
ekološki prihvatljivo recikliranje.

Zatvorena stezna poluga:

Održat će se namješteni vertikalni
kut kosog rezanja kraka alata.

Otvorena stezna poluga:

Mogu se namjestiti vertikalni kuto-
vi kosog rezanja.

Simboli i njihovo značenje
