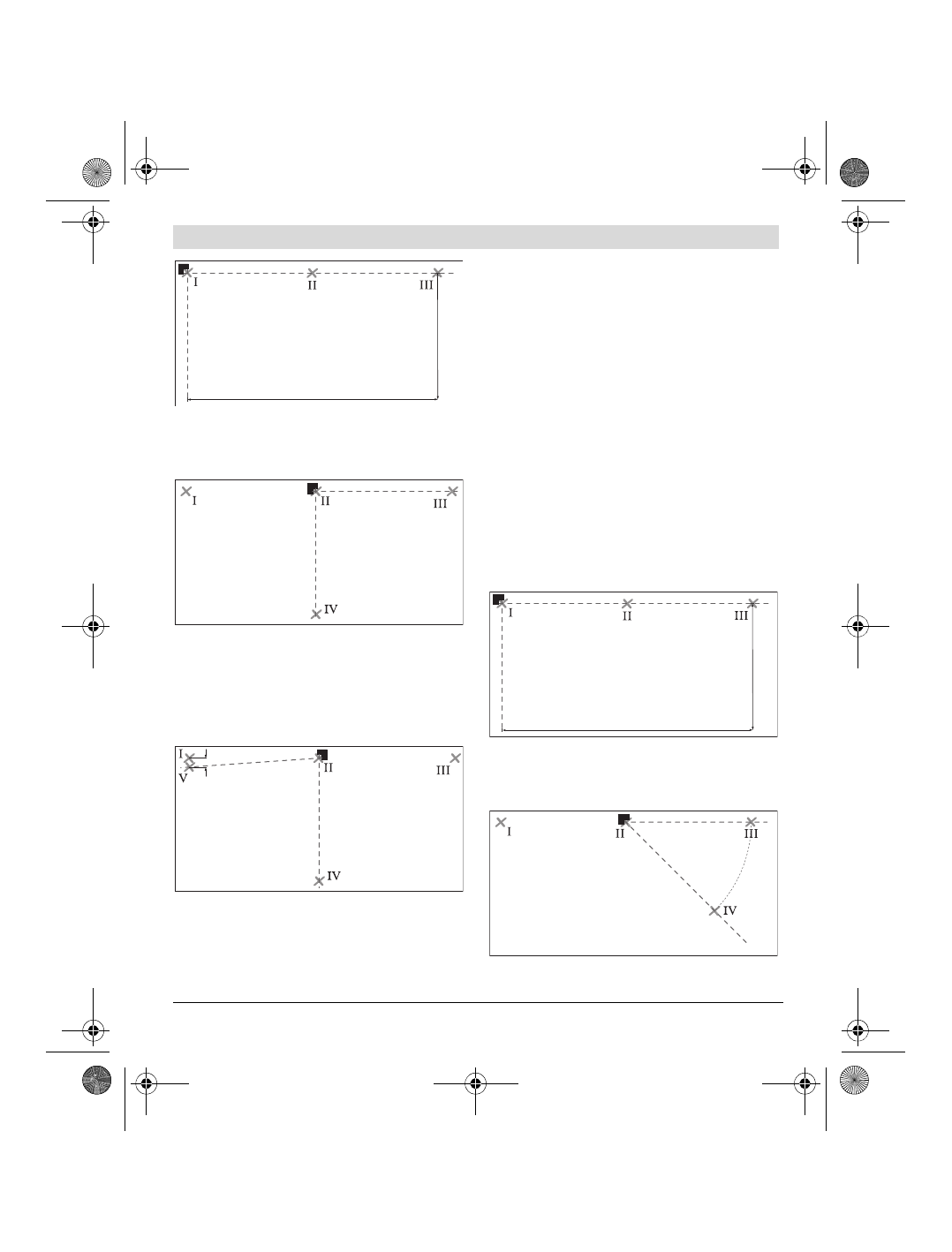

–  Σημαδέψτε στο δάπεδο το σημείο διασταύρωσης των

γραμμών λέιζερ (σημείο

I

). Εκτός απ αυτό σημαδέψτε

και τη μέση της γραμμής λέιζερ για 0 ° σε απόσταση 5 m
(σημείο

II

) καθώς και σε απόσταση 10 m (σημείο

III

).

–  Θέστε το εργαλείο μέτρησης (χωρίς να το γυρίσετε)

κατά τέτοιο τρόπο σε απόσταση 5 m, ώστε το σημείο
διασταύρωσης των γραμμών λέιζερ να πέσει επάνω στο
ήδη σημαδεμένο σημείο

II

 και η γραμμή λέιζερ για 0 ° να

περνά μέσα από το σημείο

III

.

Σημαδέψτε σερ απόσταση 5 m τη μέση της γραμμής
λέιζερ για 90 ° (σημείο

IV

).

– Γυρίστε το εργαλείο μέτρησης κατά 90 °, κατά τέτοιο

τρόπο, ώστε η μέση της γραμμής λέιζερ για 0 ° να περνά
μέσα από το σημείο

IV

.

Το σημείο διασταύρωσης πρέπει να βρίσκεται ακόμη
επάνω στο σημείο

II

.

– Σημαδέψτε τη μέση της γραμμής λέιζερ για 90 ° σε από-

σταση 5 m, σημείο

V

 όσο το δυνατόν πιο κοντά στο

σημείο

I

.

– Η διαφορά

d

 των δυο σημείων

V

 και

I

 αποτελεί την πραγ-

ματική απόκλιση από την ορθή γωνία της γραμμής λέιζερ
για 0 ° και της γραμμής λέιζερ για 90 °.

Σε μια διαδρομή μέτρησης 2 x 5 m = 10 m η μέγιστη
επιτρεπτή απόκλιση ανέρχεται σε:
10 m x ± 0,2 mm/m = ± 2 mm.
Έτσι, η μέγιστη διαφορά

d

 μεταξύ των δυο σημείων

I

 και

V

δεν επιτρέπεται να υπερβαίνει τα 2 mm.

Έλεγχος γωνίας ανάμεσα στη γραμμή λέιζερ 0° και της
γραμμής λέιζερ 45°

– Θέστε το εργαλείο μέτρησης σε μια από τις γωνίες της

επιφάνειας μέτρησης. Θέστε το εργαλείο μέτρησης σε
λειτουργία και ευθυγραμμίστε το κατά τέτοιο τρόπο,
ώστε η γραμμή λέιζερ για 0 ° να διατρέχει την ακμή της
μακριάς πλευράς της επιφάνειας μέτρησης και η γραμμή
λέιζερ για 90 ° την ακμή της κοντής πλευράς επιφάνειας
μέτρησης.

–  Σημαδέψτε στο δάπεδο το σημείο διασταύρωσης των

γραμμών λέιζερ (σημείο

I

). Εκτός απ αυτό σημαδέψτε

και τη μέση της γραμμής λέιζερ για 0 ° σε απόσταση 5 m
(σημείο

II

) καθώς και σε απόσταση 10 m (σημείο

III

).

10 m

5 m

d

10 m

5 m
