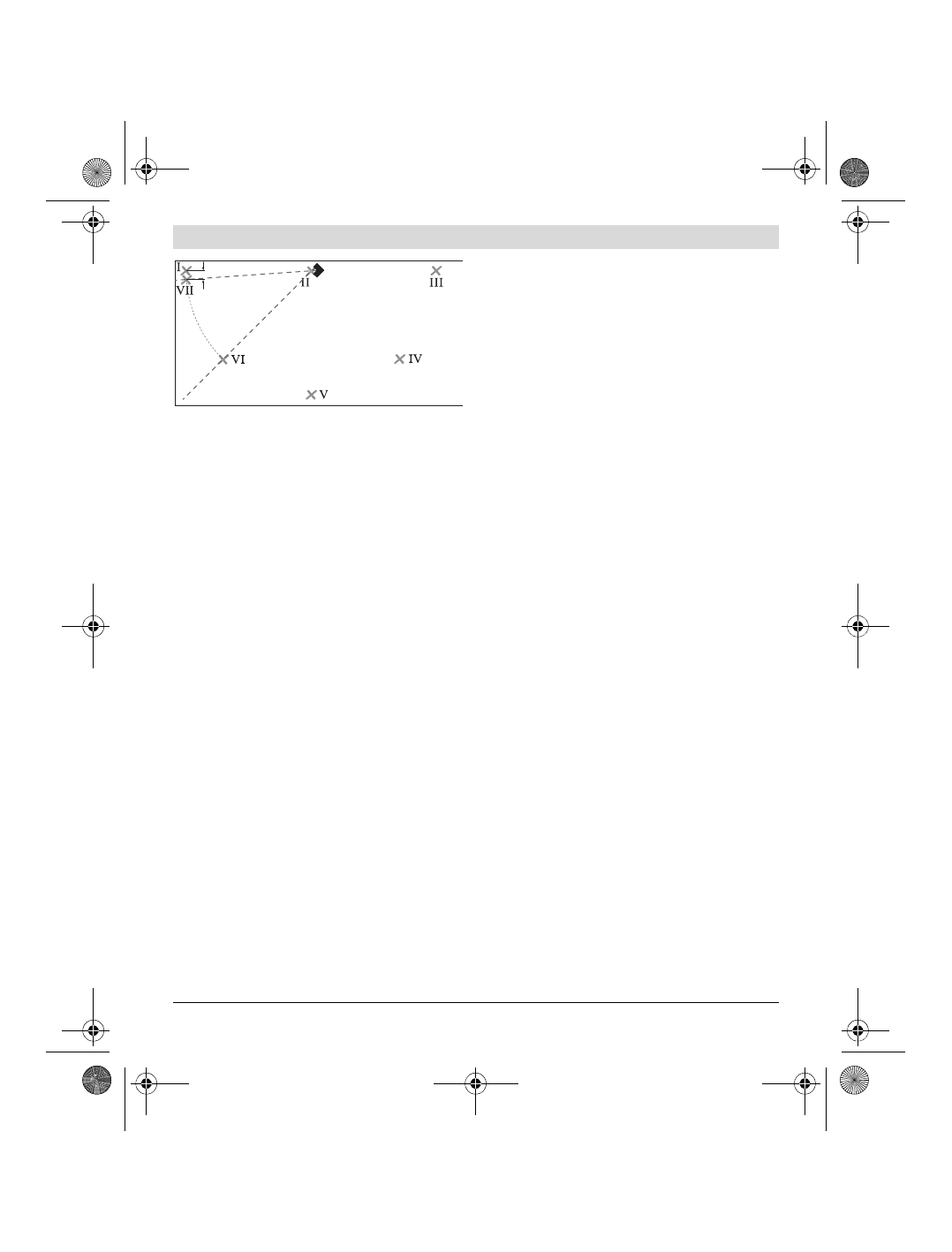

– Obrnite merni alat oko 45 °, tako da sredina 0 °-linije

lasera prolazi kroz tačku

VI

.

Ukrsna tačka linija lasera mora i dalje ležati na tački

II

.

– Označite sredinu 45 °-linije lasera na odstojanju 5 m

kao tačku

VII

, po mogućstvu pored tačke

I

.

– Razlika

d

 obe tačke

VII

 i

I

 daje stvarno odstupanje

0 °-linije lasera i 45 °-linije lasera od pravog ugla.

Na  mernoj  dionici  od  4 x 5 m = 20 m  maksimalno
dozvoljeno odstupanje iznosi:
20 m x ± 0,4 mm/m* = ± 8 mm.
Razlika

d

 između tačaka

I

 i

VII

 prema tome sme iznositi

max. 8 mm.
* Vrednost ± 0,4 mm/m dobije se iz tačnosti ugla
± 0,2 mm/m uračunavši moguću nesigurnost kod
obrtanja od 0,2 mm/m.

Uputstva za rad



Postavite merni alat uvek planarno na pod,
odnosno pričvrstite ga planarno na zid.

Ugao je kod

neravnog postavljanja odnosno pričvršćenja manji od
45 ° odnosno 90 °.



Koristite uvek samo sredinu laserske linije za
markiranje.

Širina laserske linije se menja sa

odstojanjem.



Nikada ne koristite linije lasera koje u svrhu
izravnavanja na zid baca merni alat koji se nalazi na
podu.

Merni alat nije samonivelacijski, linija na zidu je

zbog toga deformisana.



Referentna tačka za izravnavanje keramičkih
pločica je secište P linije lasera direktno ispred
mernog alata. Da bi se preneo ugao, merni alat se na
ovom secištu mora obrnuti, videti sliku F.



Postavite merni alat samo na čistu ploču za
izravnavanje 10.

Neravna, zaprljana površina ploče za

izravnavanje ne dozvoljava da merni alat stoji planarno
i može iskriviti rezultate mjerenja.

Radovi sa pločom za izravnavanje
(pogledajte slike D – E)

Pomoću ploče za izravnavanje

10

 možete merni alat

postaviti i na neravan ili klimavi pod.

Ploča za izravnavanje

10

 je isto tako pogodna kao zidni

držač za merni alat. Ploču za izravnavanje pričvrstite
sigurno da ne kliže, na neki zid ili kosu površinu, npr. sa
običnim zavrtnjima. Za planarno postavljanje ploče za
izravnavanje na površinu koristite libelu.

Pozicioniranje mernog alata na ploči za izravnavanje:

Merni alat sa magnetima

4

 stavite na donju stranu ploče za

izravnavanje

10

. Mreža linija na gornjoj strani ploče za

izravnavanje pomaže kod tačnog pozicioniranja mernog
alata. Za prenos sa 90 °- odnosno 45 °-uglova, položite
ploču za izravnavanje na referentnu ivicu ili na izbočenje
zida i merni alat postavite kako je prikazano na gornjoj
strani ploče za izravnavanje.

Radovi sa laserskom ciljnom pločom/stropnom
mernom pločom (pogledajte sliku A)

Laserska ciljna ploča

9

 ili stropna merna ploča

14

poboljšavaju vidljivost laserske zrake kod nepovoljnih
uveta i većih odstojanja.

Reflektujuća polovica laserske ciljne ploče

9

 poboljšava

vidljivost linije lasera, a kroz prozirnu polovicu linija lasera
je vidljiva i sa zadnje strane laserske ciljne ploče.

Stropna merna ploča

14

 (pribor) može se isto tako

upotrebiti za pokazivanje linija lasera. Kao laserska ciljna
ploča, ona raspolaže sa jednom reflektujućom i jednom
prozirnom polovicom.

Laserske naočare za gledanje (pribor)

Laserske naočare za gledanje filtriraju okolnu svetlost.
Tako izgleda crveno svetlo lasera svetlije za oko.



Ne koristite laserske naočare za posmatranje kao
zaštitne naočare.

Laserske naočare za posmatranje

služe za bolje prepoznavanje laserskog zraka, one ne
štite od laserskog zračenja.
