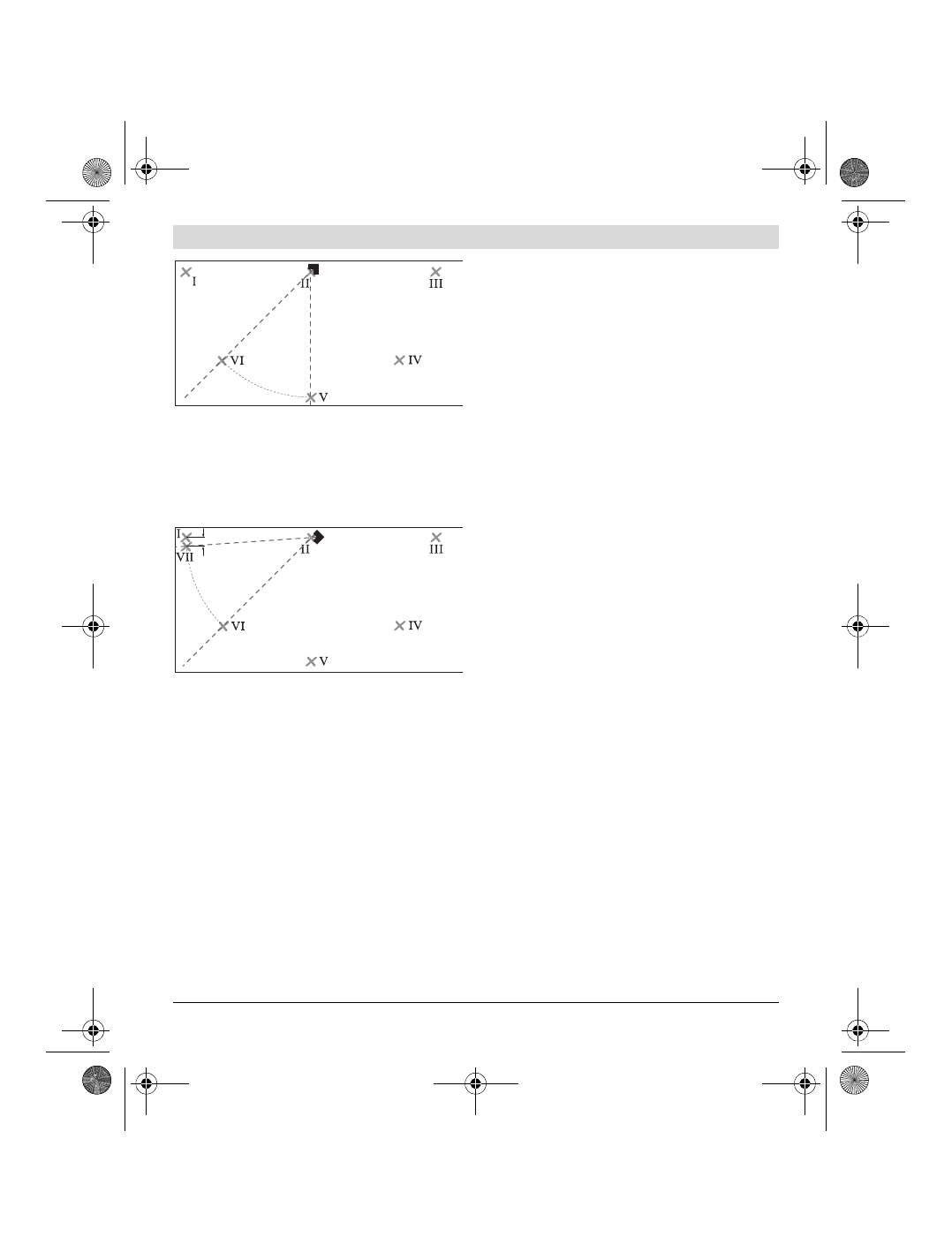

– Разверните  измерительный инструмент на 45 °

таким образом, чтобы середина лазерной линии 0 °
проходила через точку

V

.

Точка пересечения лазерных линий по-прежнему
должна находиться в точке

II

.

Отметьте лазерную линию 45 ° на удалении 5 м
(точка

VI

).

– Разверните  измерительный инструмент на 45 °

таким образом, чтобы середина лазерной линии 0 °
проходила через точку

VI

.

Точка пересечения лазерных линий по-прежнему
должна находиться в точке

II

.

– Отметьте середину лазерной линии 45 ° на удале-

нии 5 м в качестве точки

VII

 как можно ближе к

точке

I

.

– Разница

d

 между двумя точками

VII

 и

I

  –  это факти-

ческое отклонение лазерной линии 0 ° и лазерной
линии 45 °.

На участке 4 x 5 м = 20 м максимально допустимое
отклонение составляет:
20 м x ± 0,4 мм/м* = ± 8 мм.
Разница

d

 между точками

I

 и

VII

 не должна превышать

8 мм.
* Значение ± 0,4 мм/м  –   это  угловая  точность
± 0,2 мм/м плюс возможная погрешность при разво-
роте инструмента 0,2 мм/м.

Указания по применению



Устанавливайте измерительный инструмент
всегда ровно на земле или закрепляйте его ров-
но на стене.

При неровной установке или неров-

ном закреплении угол меньше 45 °/90 °.



Используйте всегда только середину лазерной
линии для отметки.

Ширина лазерной линии изме-

няется по мере удаления.



Никогда не используйте лазерные линии, кото-
рые находящийся на земле измерительный ин-
струмент излучает на стену, для выравнивания.

Измерительный инструмент не имеет функции само-
нивелирования, поэтому линия на стене искажена.



Реперной точкой для выравнивания плитки яв-
ляется точка пересечения P лазерных линий пе-
ред измерительным инструментом. Для перено-
са угла измерительный инструмент нужно пово-
рачивать в этой точке пересечения, см. рис. F.



Устанавливайте измерительный инструмент
только на чистую выравнивающую плиту 10.

Если поверхность выравнивающей плиты неровная
или загрязнена, измерительный инструмент распо-
лагается неровно и возможны искаженные резуль-
таты измерений.

Работа с выравнивающей плитой (см. рис. D – E)

Выравнивающая плита

10

 позволяет устанавливать

измерительный инструмент ровно на неровном или
рыхлом основании.

Выравнивающая плита

10

 пригодна также и в качестве

настенного крепления для измерительного инстру-
мента. Закрепите выравнивающую плиту надежно на
стене или на наклонной поверхности, чтобы она не мо-
гла сползти, напр., с помощью винтов (обычных). Для
ровной установки выравнивающей плиты используй-
те ватерпас.

Размещение измерительного инструмента на вы-
равнивающей плите:

 Установите измерительный ин-

струмент магнитами

4

 снизу на выравнивающую плиту

10

. Сетка линий с верхней стороны выравнивающей

плиты поможет Вам при точном позиционировании из-
мерительного инструмента. Для переноса углов 90 ° и
45 ° положите выравнивающую плиту к базовой кром-
ке или к выступу стены и установите на нее измери-
