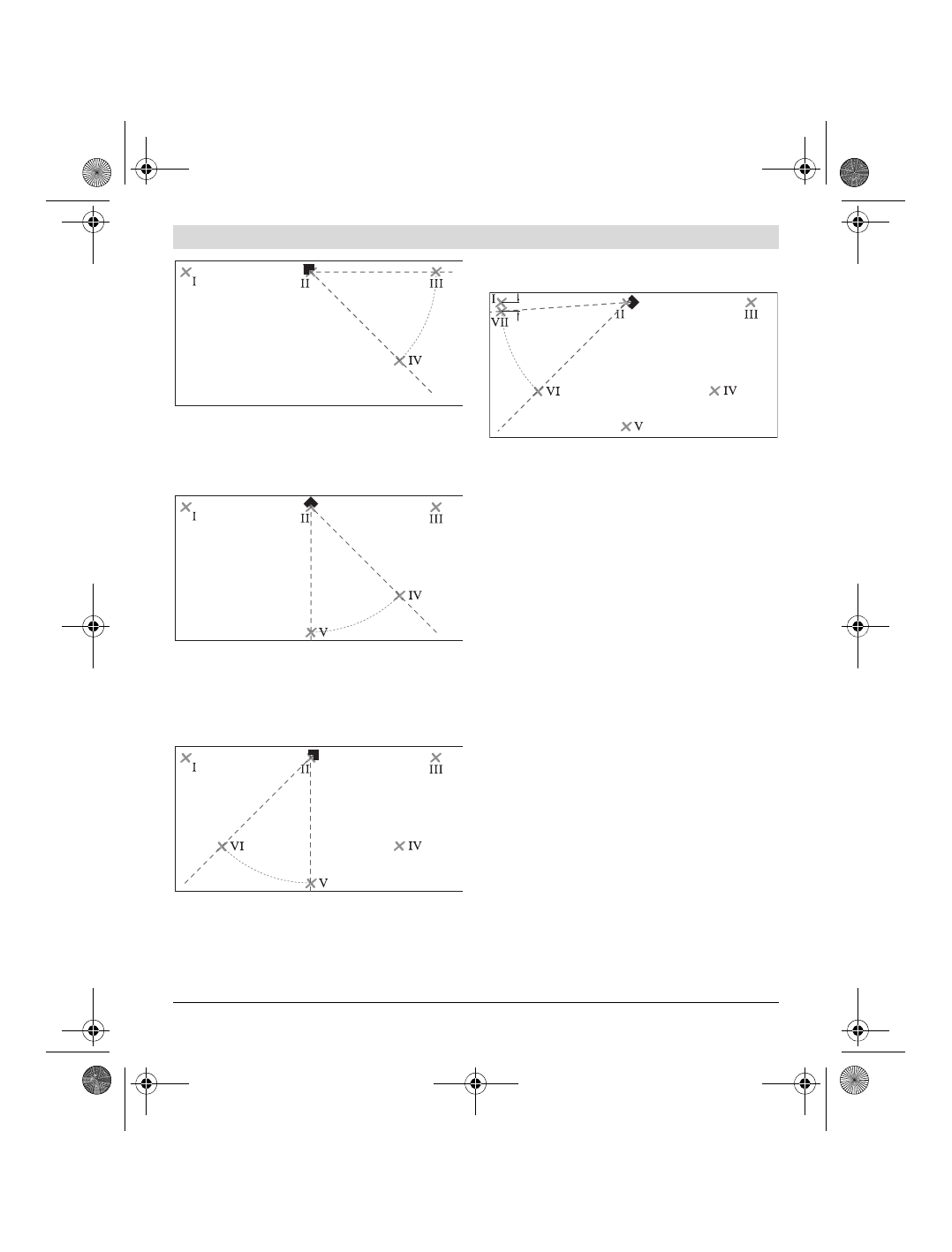

– Placera mätverktyget (utan att vrida det) på avståndet

5 m så att laserlinjernas skärningspunkt överensstäm-
mer med den uppmärkta punkten

II

 och 0 °-laserlinjen

löper genom punkt

III

.

Märk upp 45 °-laserlinjen på 5 m avstånd (punkt

IV

).

– Vrid mätverktyget 45 ° så att 0 °-laserlinjen löper

genom punkt

IV

.

Då ska laserlinjernas skärningspunkt överensstämma
med punkt

II

.

Märk upp 45 °-laserlinjen på 5 m avstånd som
punkt

V

.

– Vrid mätverktyget 45 ° så att 0 °-laserlinjen löper

genom punkt

V

.

Då ska laserlinjernas skärningspunkt överensstämma
med punkt

II

.

Märk upp 45 °-laserlinjen på 5 m avstånd som
punkt

VI

.

– Vrid mätverktyget 45 ° så att 0 °-laserlinjen löper

genom punkt

VI

.

Då ska laserlinjernas skärningspunkt överensstämma
med punkt

II

.

– Märk upp 45 °-laserlinjen på 5 m avstånd som

punkt

VII

 så nära punkt

I

 som möjligt.

– Differensen

d

 mellan de båda punkterna

VII

 och

I

 är

0 °-laserlinjens och 45 °-laserlinjens faktiska avvikelse.

På mätsträckan som är 4 x 5 m = 20 m får avvikelsen
uppgå till högst: 20 m x ± 0,4 mm/m* = ± 8 mm.
Differensen

d

 mellan punkterna

I

 och

VII

 får vara högst

8 mm.
* Värdet ± 0,4 mm/m består av vinkelnoggrannheten ±0,2
mm/m och ett tillägg på 0,2 mm/m för osäkerheten vid
vridningen.

Arbetsanvisningar



Placera alltid mätverktyget plant på underlaget
eller fäst det plant på en vägg.

Om mätverktyget

placeras ojämnt blir vinkeln mindre än 45 ° resp. 90 °.



Använd alltid laserlinjens centrum för märkning.

Laserpunktens bredd förändras i relation till avståndet.



Använd aldrig en sådan laserlinje som ett mätverk-
tyg på golvet visar på väggen för uppriktning.

Mät-

verktyget är inte självnivellerande och därför är linjen
på väggen förvrängd.



Referenspunkten vid uppriktning av plattor är skär-
ningspunkten P mellan laserlinjer direkt från mät-
verktyget. För överföring av en vinkel måste mät-
verktyget vridas vid skärningspunkten, se bild F.

d
