Odchýlky môžu okrem vonkajších vplyvov vyvolávať aj
vplyvy, ktoré sú špecifické pre daný merací prístroj (ako
napr. pády alebo prudké nárazy). Skontrolujte preto pres-
nosť meracieho prístroja pred každým začiatkom práce.

Kontrola uhlovej presnosti

Na túto kontrolu budete potrebovať voľnú plochu s roz-
mermi cca 10 x 5 m na pevnom a rovnom podklade.

Ak by merací prístroj pri jednej z uvedených skúšok pre-
kračoval maximálnu povolenú odchýlku, dajte ho opraviť v
autorizovanom servise firmy Bosch.

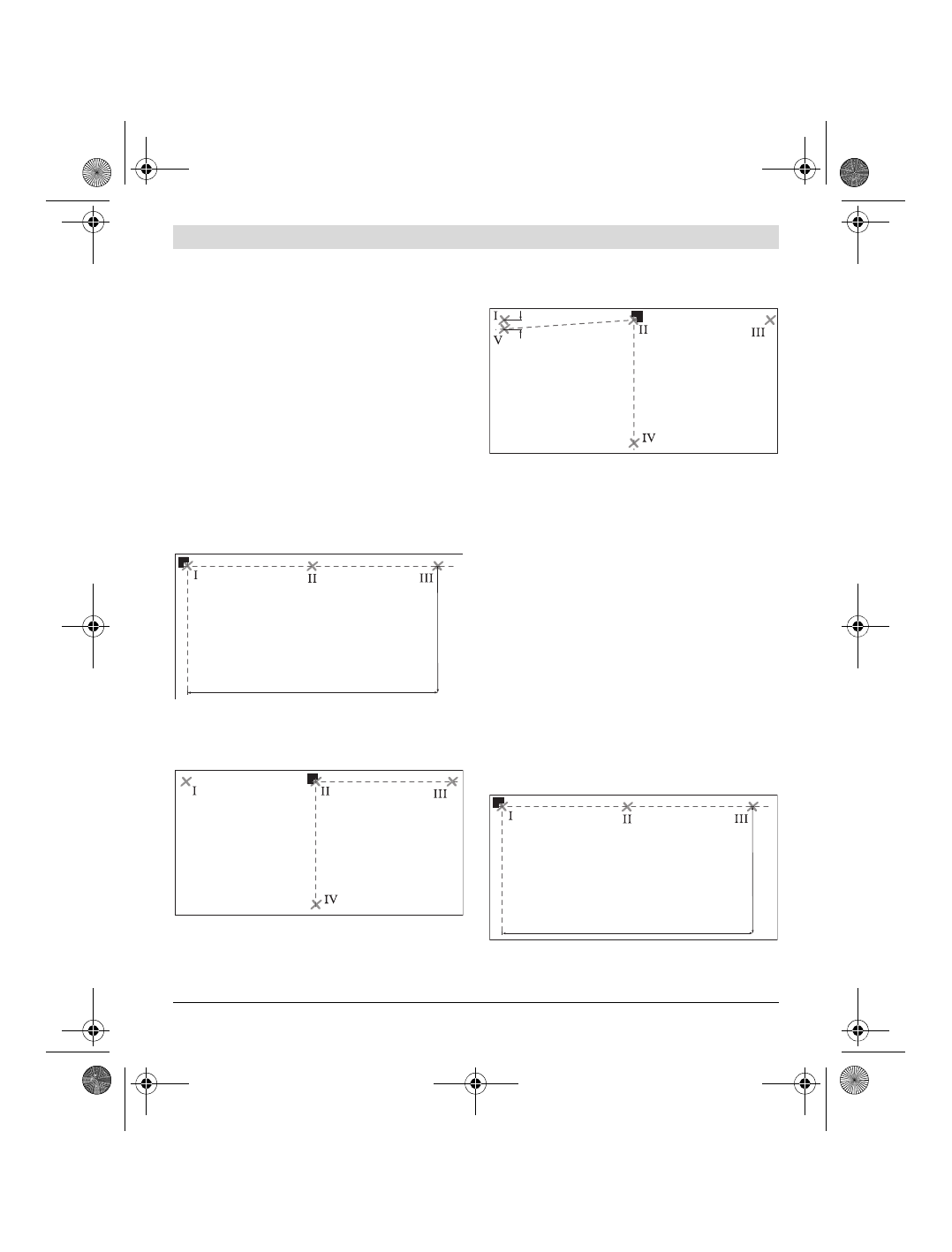

Kontrola uhlovej presnosti medzi laserovou čiarou
0 °a  90 °

– Postavte merací prístroj do niektorého rohu meracej

plochy. Zapnite merací prístroj a nastavte ho tak, aby
laserová čiara 0 ° prebiehala pozdĺž dlhej strany mera-
cej plochy a laserová čiara 90 ° prebiehala pozdĺž krát-
kej strany meracej plochy.

– Označte priesečník týchto laserových čiar na podlahe

(bod

I

). Okrem toho označte stred laserovej čiary 0 ° vo

vzdialenosti 5 m (bod

II

) a vo vzdialenosti 10 m

(bod

III

).

– Postavte merací prístroj (bez toho, aby ste ho otáčali)

do vzdialenosti 5 m tak, aby priesečník laserových čiar
ležal na predtým označenom bode

II

 a aby laserová

čiara 0 ° prechádzala bodom

III

.

Označte stred laserovej čiary 90 ° vo vzdialenosti 5 m
(bod

IV

).

– Otočte merací prístroj o 90 ° tak, aby stred laserovej

čiary 0 ° prechádzal bodom

IV

.

Priesečník laserových čiar sa musí aj naďalej nachá-
dzať na bode

II

.

– Označte stred laserovej čiary 90 ° vo vzdialenosti 5 m

ako bod

V

 podľa možnosti čo najbližšie vedľa bodu

I

.

– Rozdiel

d

 oboch bodov

V

 a

I

 dáva skutočnú odchýlku la-

serovej čiary 0 ° a laserovej čiary 90 ° od pravého uhla.

Na meracej trase 2 x 5 m = 10 m smie mať maximálne prí-
pustná odchýlka hodnotu:
10 m x ± 0,2 mm/m = ± 2 mm.
Rozdiel

d

 medzi bodmi

I

 a

V

 smie mať potom následne

maximálne hodnotu 2 mm.

Kontrola uhlovej presnosti medzi laserovou čiarou
0 °  a  45 °

– Postavte merací prístroj do niektorého rohu meracej

plochy. Zapnite merací prístroj a nastavte ho tak, aby
laserová čiara 0 ° prebiehala pozdĺž dlhej strany mera-
cej plochy a laserová čiara 90 ° prebiehala pozdĺž krát-
kej strany meracej plochy.

10 m

5 m

d

10 m

5 m
