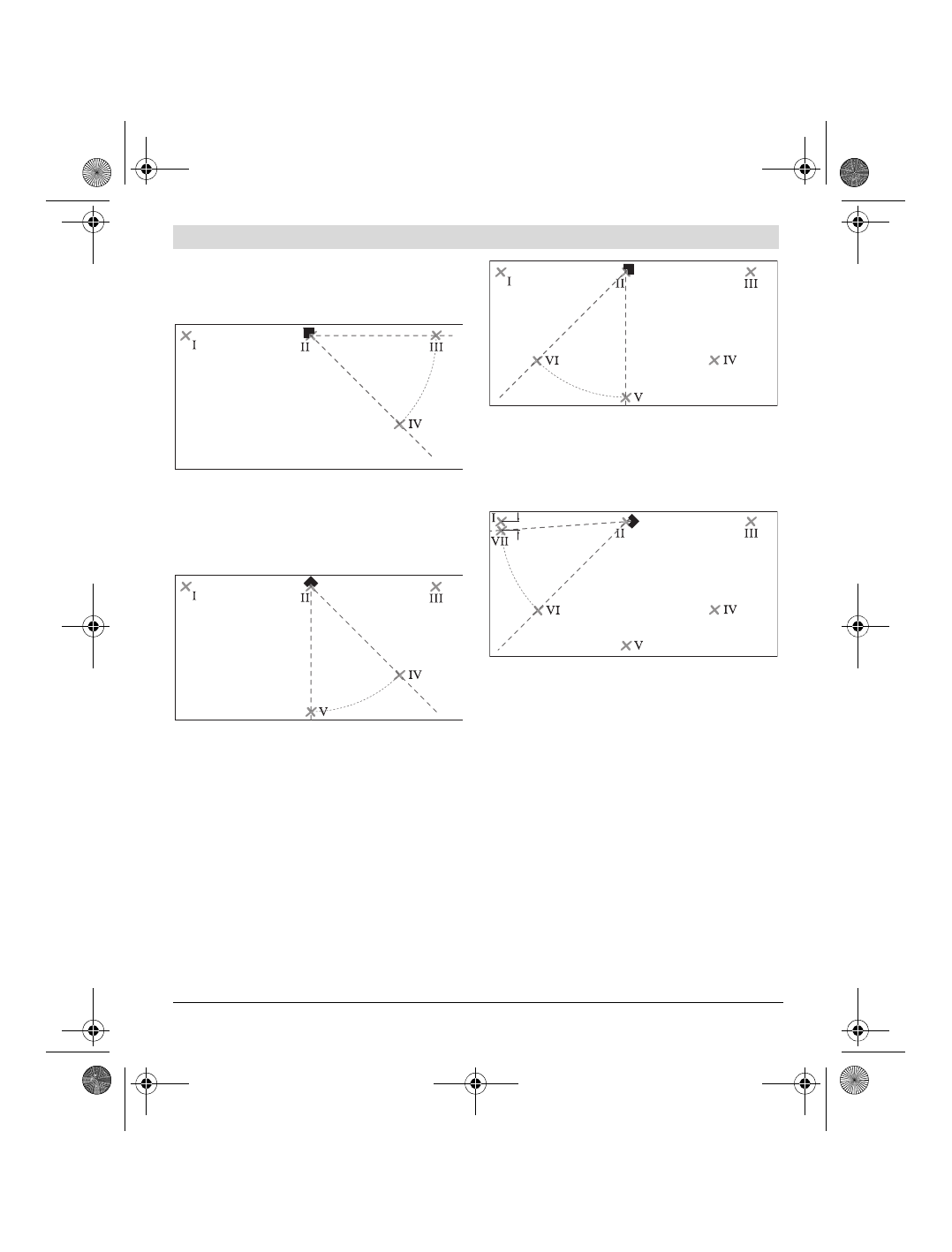

– Marcare il punto di incrocio delle linee laser sul pavi-

mento (punto

I

). Marcare inoltre il centro della linea

laser 0 ° a distanza di 5 m (punto

II

) ed a distanza di

10 m (punto

III

).

– Posizionare lo strumento di misura (senza ruotarlo) a

5 m di distanza in modo che il punto di incrocio delle li-
nee laser incontri il punto

II

 già marcato e la linea laser

0 ° scorra attraverso il punto

III

.

Marcare la linea laser 45 ° a 5 m di distanza
(punto

IV

).

– Ruotare lo strumento di misura di 45 ° in modo che il

centro della linea laser 0 ° scorra attraverso il
punto

IV

.

Il punto di incrocio delle linee laser deve essere inoltre
sul punto

II

.

Marcare la linea laser 45 ° a 5 m di distanza come
punto

V

.

– Ruotare lo strumento di misura di 45 ° in modo che il

centro della linea laser 0 ° scorra attraverso il punto

V

.

Il punto di incrocio delle linee laser deve essere inoltre
sul punto

II

.

Marcare la linea laser 45 ° a 5 m di distanza come
punto

VI

.

– Ruotare lo strumento di misura di 45 ° in modo che il

centro della linea laser 0 ° scorra attraverso il
punto

VI

.

Il punto di incrocio delle linee laser deve essere inoltre
sul punto

II

.

– Marcare il centro della linea laser 45 ° a 5 m di distanza

come punto

VII

 il più vicino possibile al punto

I

.

– La differenza

d

 di entrambi i punti

VII

 e

I

 indica la

divergenza reale della linea laser 0 ° e della linea laser
45 °.

Sul tratto di misura di 4 x 5 m = 20 m la deviazione
ammessa può essere al massimo:
20 m x ± 0,4 mm/m* = ± 8 mm.
La differenza

d

 tra i punti

I

 e

VII

 può essere pertanto al

massimo di 8 mm.
* Il valore ± 0,4 mm/m risulta dalla precisione dell’angolo
± 0,2 mm/m più un’insicurezza possibile durante la rota-
zione di 0,2 mm/m.

d
