Deutsch |
11
Bosch Power Tools
1 609 92A 0L0 | (16.5.14)

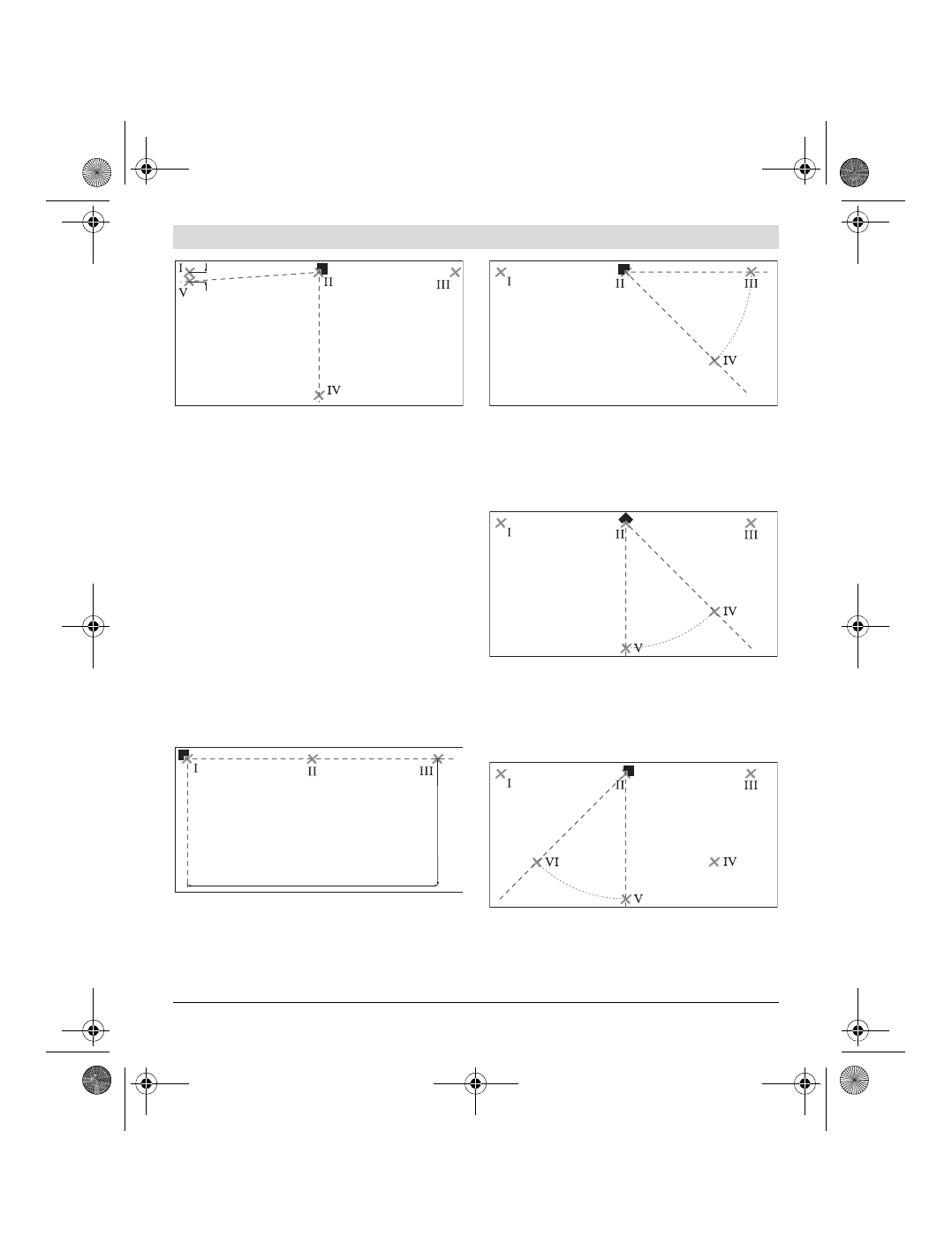

– Drehen Sie das Messwerkzeug so um 90 °, dass die Mit-
te der 0 °-Laserlinie durch Punkt
IV
verläuft.
Der Kreuzungspunkt der Laserlinien muss weiterhin
auf Punkt
II
liegen.
– Markieren Sie die Mitte der 90 °-Laserlinie in 5 m Ent-
fernung als Punkt
V
möglichst nahe neben Punkt
I
.
– Die Differenz
d
der beiden Punkte
V
und
I
ergibt die
tatsächliche Abweichung der 0 °-Laserlinie und der
90 °-Laserlinie vom rechten Winkel.
Auf der Messstrecke von 2 x 5 m = 10 m beträgt die maxi-
mal zulässige Abweichung: 10 m x ± 0,2 mm/m = ± 2 mm.
Die Differenz
d
zwischen den Punkten
I
und
V
darf folg-
lich höchstens 2 mm betragen.
Winkelgenauigkeit zwischen 0°- und 45°-Laserlinie
überprüfen
– Stellen Sie das Messwerkzeug in eine der Ecken der
Messfläche. Schalten Sie das Messwerkzeug ein und
richten Sie es so aus, dass die 0 °-Laserlinie entlang der
langen Seite der Messfläche und die 90 °-Laserlinie
entlang der kurzen Seite der Messfläche verläuft.
– Markieren Sie den Kreuzungspunkt der Laserlinien auf
dem Boden (Punkt
I
). Markieren Sie außerdem die Mitte
der 0 °-Laserlinie in 5 m Entfernung (Punkt
II
) und in
10 m Entfernung (Punkt
III
).
– Stellen Sie das Messwerkzeug (ohne es zu drehen) in
5 m Entfernung so auf, dass der Kreuzungspunkt der
Laserlinien den bereits markierten Punkt
II
trifft und
die 0 °-Laserlinie durch Punkt
III
verläuft.
Markieren Sie die 45 °-Laserlinie in 5 m Entfernung
(Punkt
IV
).
– Drehen Sie das Messwerkzeug so um 45 °, dass die
Mitte der 0 °-Laserlinie durch Punkt
IV
verläuft.
Der Kreuzungspunkt der Laserlinien muss weiterhin
auf Punkt
II
liegen.
Markieren Sie die 45 °-Laserlinie in 5 m Entfernung als
Punkt
V
.
– Drehen Sie das Messwerkzeug so um 45 °, dass die
Mitte der 0 °-Laserlinie durch Punkt
V
verläuft.
Der Kreuzungspunkt der Laserlinien muss weiterhin
auf Punkt
II
liegen.
d
10 m
5 m
OBJ_BUCH-828-004.book Page 11 Friday, May 16, 2014 1:02 PM
