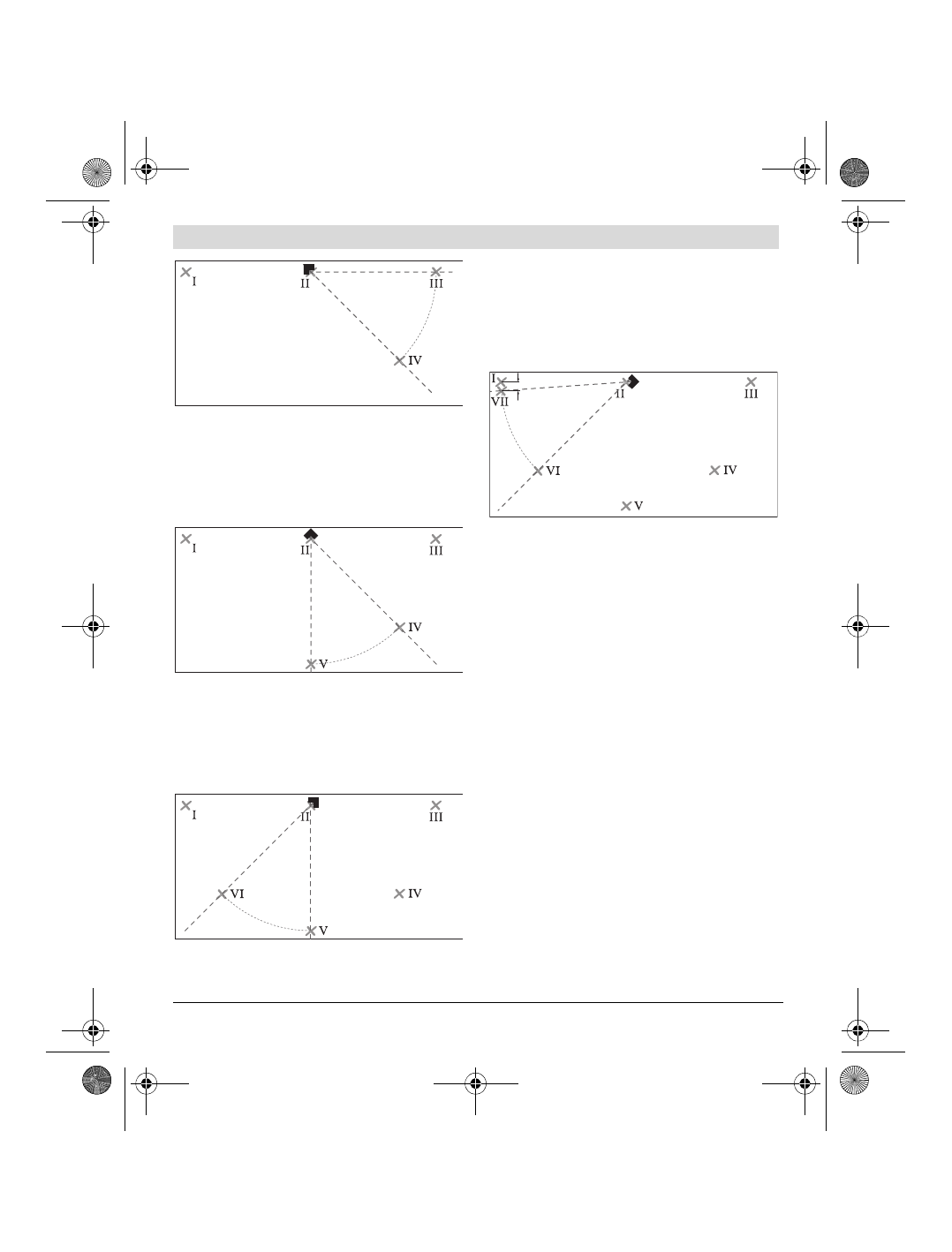

– Ustawić urządzenie pomiarowe (nie obracając go) w

odległości 5 m tak, aby, punkt skrzyżowania się linii
lasera przebiegał przez uprzednio zaznaczony
punkt

II

, a linia lasera wytyczająca 0 ° przebiegała

przez punkt

III

.

Zaznaczyć linię lasera, wytyczającą 45 ° w odległości
5 m  (punkt

IV

).

– Przekręcić urządzenie pomiarowe o 45 ° tak, aby śro-

dek linii lasera, wytyczający 0 ° przebiegał przez
punkt

IV

.

Punkt, w którym krzyżują się linie musi nadal pokrywać
się z punktem

II

.

Zaznaczyć linię lasera, wytyczającą 45 ° w odległości
5 m  (punkt

V

).

– Przekręcić urządzenie pomiarowe o 45 ° tak, aby śro-

dek linii lasera, wytyczającej 0 ° przebiegał przez
punkt

V

.

Punkt, w którym krzyżują się linie musi nadal pokrywać
się z punktem

II

.

Zaznaczyć linię lasera, wytyczającą 45 ° w odległości
5 m  jako  punkt

VI

.

– Przekręcić urządzenie pomiarowe o 45 ° tak, aby

środek linii lasera, wytyczającej 0 ° przebiegał przez
punkt

VI

.

Punkt, w którym krzyżują się linie musi nadal pokrywać
się z punktem

II

.

– Zaznaczyć środek linii lasera, wytyczającej 45 ° w odle-

głości 5 m jako punkt

VII

, możliwie blisko punktu

I

.

– Różnica

d

 między oboma punktami

VII

 i

I

 daje odchy-

lenie rzeczywiste linii, wytyczającej 0 ° od linii wytycza-
jącej 45 °.

Na odcinku pomiarowym wynoszącym 4 x 5 m = 20 m
odchylenie nie może przekraczać:
20 m x ± 0,4 mm/m = ± 8 mm.
Różnica

d

 między punktami

I

 i

VII

 może więc wynosić

maksymalnie 8 mm.
* Wartość ± 0,4 mm/m wynika z dokładności kątowej
± 0,2 mm/m plus możliwa niepewność pomiaru podczas
obracania, wynosząca 0,2 mm/m.

Wskazówki dotyczące pracy



Urządzenie pomiarowe należy zawsze ustawiać pła-
sko na podłożu lub mocować je płasko na ścianie.

Kąt przy ustawieniu na nierównym podłożu lub przy
nierównym zamocowaniu jest mniejszy niż 45 ° lub
90 °.



Do zaznaczania należy używać zawsze tylko środka
linii lasera.

Szerokość linii laserowej zmienia się w za-

leżności od odległości.

d
